Можно чуть больше комментариев. Информация полезная, но не всем, предполагаю, понятная. На 159 МГц волновое опустилось с ХХ до 2.6 Ом?

Не-не, сорри, тут волновое 102 ом

вот тут объяснял

Эта картинка была к тому, что я таки попал в нужное волновое сопротивление линии уже на сердечнике. Но мотать полноценный трансформатор сегодня уже не осилю…

Если в итоге транс превращает условно 100 ом в 400, почему так важно иметь линию именно 100 ом?

50 ом в 200. Для большинства топологий ШПТЛ волновое сопротивление линий должно быть средним геометрическим от произведения сопротивления источника и нагрузки (sqrt (Zsource*Zload) За подробностями и формулами: Jerry Sevick, Transmission Line Transformers.  Вкратце, в ШПТЛ существует трансформация импедансов за счёт топологии и трансформация импедансов линиями, который тем больше, чем ближе длина линий к длине волны. Оптимальное сопротивление линии позволяет минимизировать эффект трансформации импеданса линией. Он является вредным.

Есть упоротые ШПТЛ с неоднородными линиями. Это ещё один шаг к минимизации паразитной трансформации и импеданса нагрузки линиями. Я в них не умею, только знаю что они есть и краем глаза видел математику.

Ок, спасибо, что поясняете то, что возможно кажется вам банальным.

Нет проблем, банальным мне там ничего не кажется. Страшно контринтуитивная штука.

Т.е. в итоге все для того, что бы минимизировать ксв и получить макси КПД

Ага, именно.

Роботы BostonDynamics уже научились проходить площадку для паркура.

Два робота Atlas впервые прошли препятствия без ошибок. Разработчики рассказывают, что роботы адаптируют поведение в зависимости от того, что видят. Теперь они не нуждаются в отдельном программировании для каждой платформы.

Кожаным мешкам скоро вообще негде будет спрятаться

Минитиатюризировал вроде как...

лучше стало?

Намного.

Что касается затекания LO-RF/IF. Правда я ещё улучшил несколько трансы. Ща.

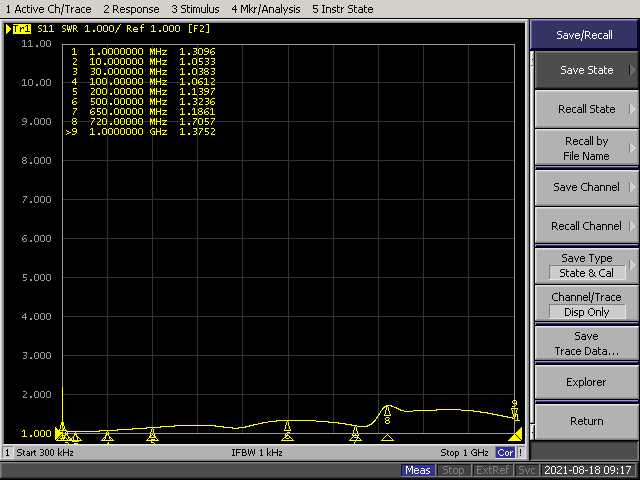

КСВН (посмотрите на верхний предел частоты)

Затухание на двух трансформаторах последовательно.

В предыдущем варианте -6 дБ было уже на 500 МГц, затухание снизилось сильно.

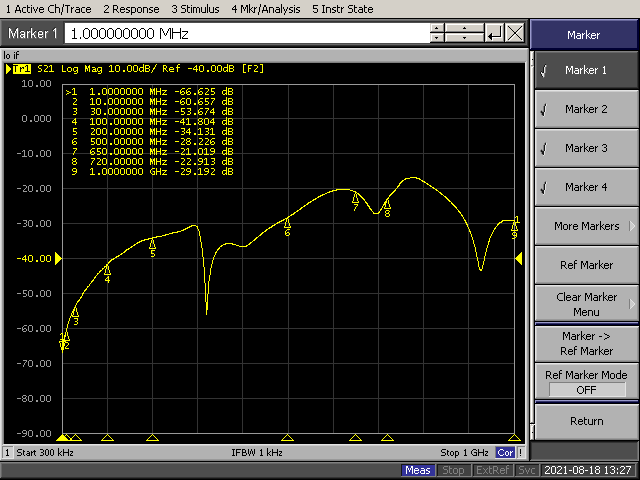

LO —> IF
