Hardware & Radio

381 membersпожаловаться на группу
2021 August 17

KK

Kirill Kotyagin in Hardware & Radio
Диоды подобраны по падению напряжения с помощью Fluke 87. Он измеряет падение до милливольтов, так вот, три показывают одинаковое значение, один отличается на милливольт. Базово типа сгодиться, хотя хорошо бы на самом деле вах посмотреть. Хоть на осциллографе. Но это история.
источник
10:10пожаловаться#1

KK

Kirill Kotyagin in Hardware & Radio
Так вот, утечки такие:
источник
10:10пожаловаться#2

KK

Kirill Kotyagin in Hardware & Radio

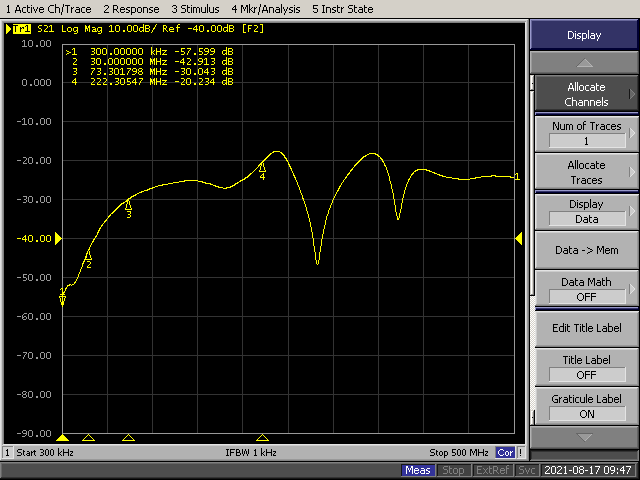

Guanella 1-4 1N5711 +10 dBm Perfboard Fixture LO->IF.BMP
(301.05 Кб)
LO -> IF (10 dBm)
источник
10:10пожаловаться#3

KK

Kirill Kotyagin in Hardware & Radio
Guanella 1-4 1N5711 +10 dBm Perfboard FixtureLO->RF.BMP
(301.05 Кб)
LO -> RF (10 dBm)
источник
10:11пожаловаться#4

KK

Kirill Kotyagin in Hardware & Radio
Пока не до конца понимаю как интерпретировать верхнюю часть графика: то ли test fixture фиговенькая (очень может быть), то ли CMRR в трансформаторах деградирует, то ли еще чего. Короче буду измерять CMRR у трансформаторов и от него уже плясать. Надо разделять переменные)
источник
10:15пожаловаться#5

r

romanetz in Hardware & Radio
Трансы ж отдельно до 500 МГц не меряли?
источник
10:23пожаловаться#6

KK

Kirill Kotyagin in Hardware & Radio
Мерял до 300, сейчас все равно буду перемеривать до 500, поэтому решил откалиброваться сразу.
источник
10:24пожаловаться#7

r

romanetz in Hardware & Radio
Ну после 150 там уже всё неидеально было
источник
10:24пожаловаться#8

r

romanetz in Hardware & Radio
Земля явно не 500 МГцовая
источник
10:25пожаловаться#9

KK

Kirill Kotyagin in Hardware & Radio
На test fixture? Это да :)
источник
10:25пожаловаться#10

KK

Kirill Kotyagin in Hardware & Radio
Ну как, на 200 МГц там затухание -0.3 дБ на транс, КСВН на эквиваленте около 1.5. Это, конечно, неидеально, но и не сказать что плохо.
источник
10:28пожаловаться#11

OP

Oleg Pushkarev in Hardware & Radio
Трансы чем то залиты или что это белое такое?
источник
10:33пожаловаться#12

KK

Kirill Kotyagin in Hardware & Radio
Термоклей это
источник
10:34пожаловаться#13

OP

Oleg Pushkarev in Hardware & Radio
Понятно. А скриншоты  с какого прибора?
источник
10:42пожаловаться#14

KK

Kirill Kotyagin in Hardware & Radio
Agilent E5061A
источник
10:56пожаловаться#15

KK

Kirill Kotyagin in Hardware & Radio
Во, перемерил КСВН откалибровавшись чуть получше (исключил часть test fixture)
источник
11:02пожаловаться#16

KK

Kirill Kotyagin in Hardware & Radio
(301.05 Кб)

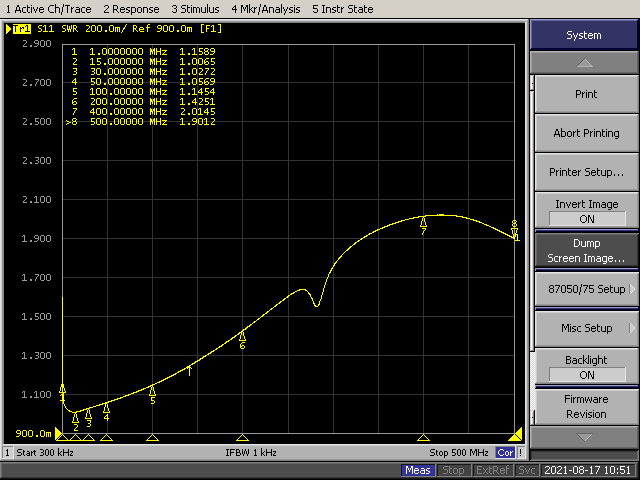

Транс номер 1
источник
11:02пожаловаться#17

KK

Kirill Kotyagin in Hardware & Radio
(301.05 Кб)

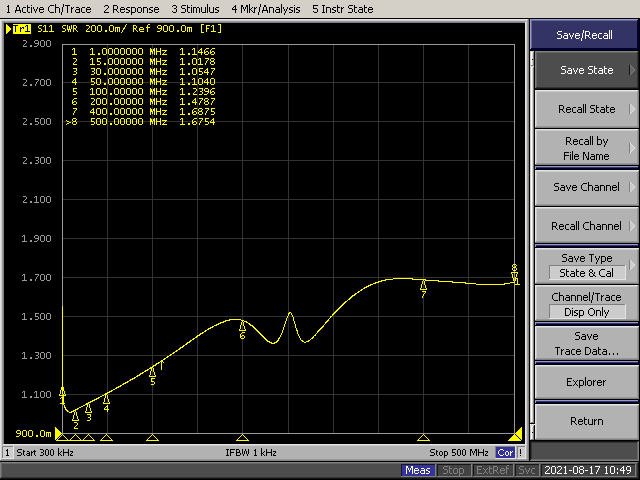

Транс номер 2
источник
11:02пожаловаться#18

KK

Kirill Kotyagin in Hardware & Radio
Чуть разные они.
источник
11:02пожаловаться#19

KK

Kirill Kotyagin in Hardware & Radio

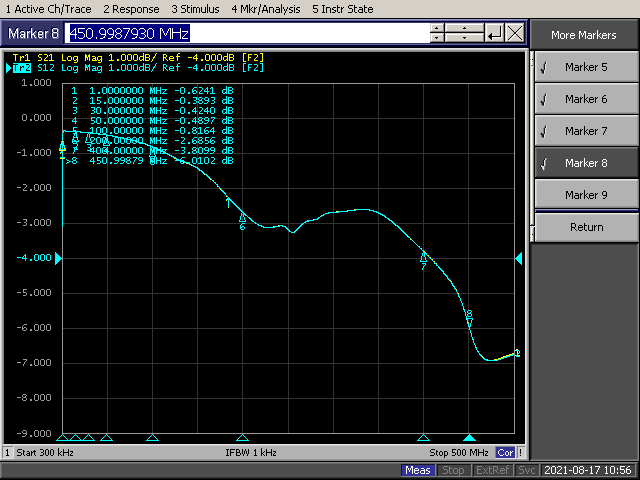

LOSS 1->2 2->1.BMP
(301.05 Кб)
И затухание для двух трансформаторов сразу в обе стороны.
источник
11:03пожаловаться#20
