T
ну да, насколько я понял решается практическая задача в авто - установить дополнительный свет. а как именно подвести питание к дополнительной лампе - не так уж и важно
Size: a a a
2017 November 14
D
кстати есть полевики со встроенным защитным стабилитроном на затвор. достаточно будет резистор добавить, и минимализм рулит
соблазнительно..
T
через лампу подтянется же
да, согласен - тормознул )
T
да, согласен - тормознул )
но если светодиоды будут - то лучше резистор добавить
T
по хорошему надо две оптопары "столбиком" вместо реле и задача решена ) -> твердотельное реле постоянного тока, 2шт - симметрично, красиво, тихо, технологично )
EK

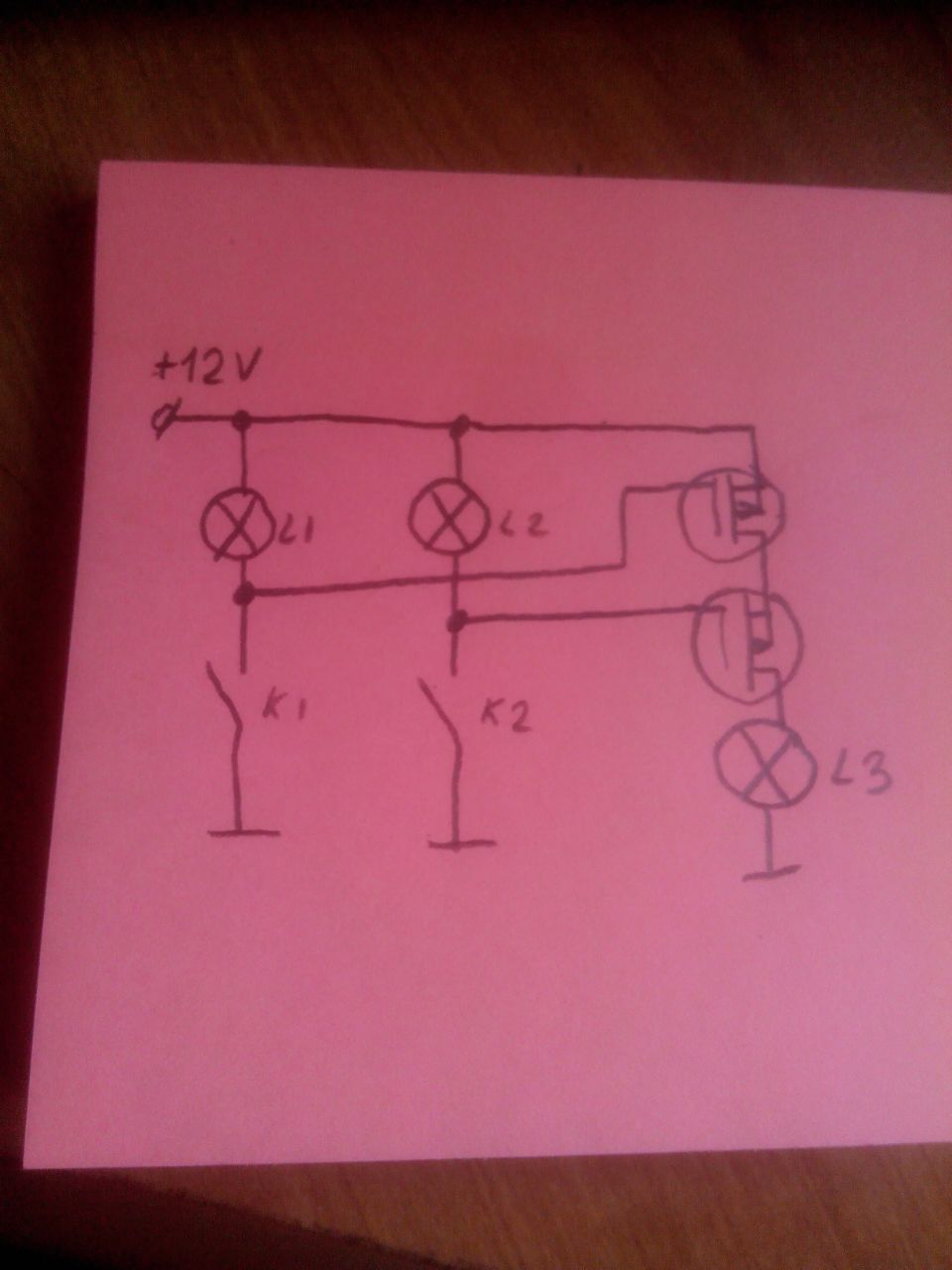

мой косяк.... задана схема Л1, Л2, К1, К2,
а третью лампу Л3 уже можно сбоку-припёку.. я немного сбил с толку пририсовав её на плюсовой клемме..
а третью лампу Л3 уже можно сбоку-припёку.. я немного сбил с толку пририсовав её на плюсовой клемме..
Тогда схема выглядит рабочей (при условии соединения затвора с +12 через резистор).
Однако, она мне не нравится по "эстетическим" оображениям. Как минимум, что у смметричного (по ключам) условия - несимметричное решение. Если же по-панковски отбросить критерий красоты, то остаётся ещё удвоенная нагрузка на K2 (допустимо?). Ну и вопросы защиты затвора от возможных бросков тоже стоит решить.
Однако, она мне не нравится по "эстетическим" оображениям. Как минимум, что у смметричного (по ключам) условия - несимметричное решение. Если же по-панковски отбросить критерий красоты, то остаётся ещё удвоенная нагрузка на K2 (допустимо?). Ну и вопросы защиты затвора от возможных бросков тоже стоит решить.
D
#решение #solution
2017 November 15
DS
но если светодиоды будут - то лучше резистор добавить
ты про диагностику обрыва?
T
ты про диагностику обрыва?
нет, про подтяжку затвора к истоку
DS
а ясн
NK
Только защиту в затворы добавить
D
ID:269602249
Только защиту в затворы добавить
а будет работать если вместо Л1,2 светодиоды?
NK
Нет, надо их зашунтировать резистором тогда
D
ок. теперь понятнее
С
Ну кстати, о реле. Можно ж было оптопарами. Это рублей на 20-30 выйдет дороже, зато попроще.
2017 November 16
GK
0
Здесь зарплато-баттхертом можно поделиться?
D
Ну кстати, о реле. Можно ж было оптопарами. Это рублей на 20-30 выйдет дороже, зато попроще.
последовательное соединение выхода оптопар для управления затвором полевика?
D
Здесь зарплато-баттхертом можно поделиться?
только с указанием геолокации)
0
только с указанием геолокации)
