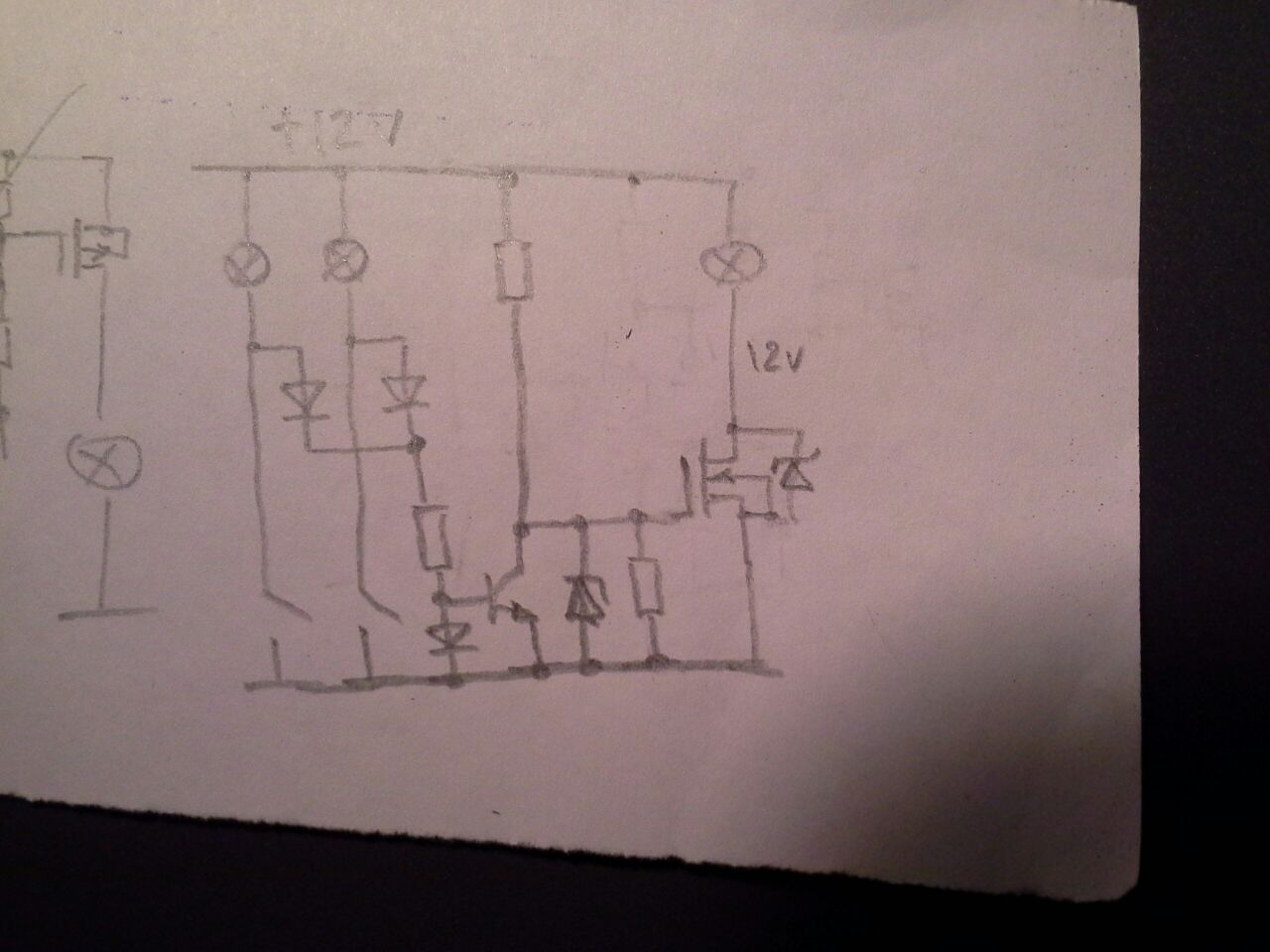

Там еще зачем-то диоды между лампой и выключателем.
Видимо закладывали для LED-ламп
Видимо закладывали для LED-ламп
Size: a a a
2017 November 14
T
похоже на то, а есть мысли как будет выглядеть правильная схема с одним полевиком?
T
хм. а я вообще схему с диодами не понял. тут же при замыкании любого переключателя третья лампа включается. а нужно чтобы только при включении обоих сразу
да, я же написал, что поторопился и в результате свёл их по ИЛИ вместо И
D
да, я же написал, что поторопился и в результате свёл их по ИЛИ вместо И
я видел, но ibh ивдимо пропустил, я решил подстегнуть его инженерное любопытство)
l
я видел, но ibh ивдимо пропустил, я решил подстегнуть его инженерное любопытство)
это не любопытство а схемотехника 1 курса универа. http://www.ssau.ru/images/resources/ump/electronic_keys/Image3494.jpg
D
это уже интереснее..
1. я так понимаю стабилитрон можно выкинуть - его функция если появляются пики по +12В он их фильтрует не давая полевику умереть?
в принципе если сеть чистая, то достаточно там резистивного делителя.
2. диод между базой транзистора и землей - зачем он?.. какой функционал?
1. я так понимаю стабилитрон можно выкинуть - его функция если появляются пики по +12В он их фильтрует не давая полевику умереть?
в принципе если сеть чистая, то достаточно там резистивного делителя.
2. диод между базой транзистора и землей - зачем он?.. какой функционал?
T
ни диод, ни стабилитрон выкидывать нельзя - это защита от того мусора, что в бортсети гуляет, и одновременно они обеспечивают гарантированные уровни открытия ключей на биполярнике и полевике - это же для реальной жизни схема, а не для лабораторных условий с хорошим фильтрованным питанием
D
это не любопытство а схемотехника 1 курса универа. http://www.ssau.ru/images/resources/ump/electronic_keys/Image3494.jpg
D
ни диод, ни стабилитрон выкидывать нельзя - это защита от того мусора, что в бортсети гуляет, и одновременно они обеспечивают гарантированные уровни открытия ключей на биполярнике и полевике - это же для реальной жизни схема, а не для лабораторных условий с хорошим фильтрованным питанием
ну, у меня ж там не 10А на полевике... 300мА максимум... какая разница какое сопротивление открытого канала... пусьт гуляет напруга. мы же говорим про исправный немецкий авто, а не про то на чём обычно ездием
T
ну, у меня ж там не 10А на полевике... 300мА максимум... какая разница какое сопротивление открытого канала... пусьт гуляет напруга. мы же говорим про исправный немецкий авто, а не про то на чём обычно ездием
полевик нужно гарантированно заставить работать в режиме ключа независимо от того, что происходит в бортсети, чем быстрее он будет открываться и закрываться, тем меньше будет греться - он ведь и летом будет работать? )
T
но нужно согласиться с lbh - реализация на двух реле - проще, хоть и будет потреблять чуть больше
D
Парни, вы что - какие реле?!... посмотрите теже жигули последних 5 лет - там реле поворотников на MOSFET так-то..
D
полевик нужно гарантированно заставить работать в режиме ключа независимо от того, что происходит в бортсети, чем быстрее он будет открываться и закрываться, тем меньше будет греться - он ведь и летом будет работать? )
открытие-закрытие - это разовые процессы.. это же освещение.. плафон
T
Парни, вы что - какие реле?!... посмотрите теже жигули последних 5 лет - там реле поворотников на MOSFET так-то..
реле поворотников на реле )) обеспечивает кроме винтажной ламповости ) ещё и звуковую индикацию )
D
реле поворотников на реле )) обеспечивает кроме винтажной ламповости ) ещё и звуковую индикацию )
отдельное реле ставят, которое тупо щёлкает для хьюман-интерфейса правильного
D
и это легко проверяется (например на машинах концерна VAG) - когда включаешь аварийку при выключенном зажигании - аварийка работает, а ничего не щёлкает)
EK
ни диод, ни стабилитрон выкидывать нельзя - это защита от того мусора, что в бортсети гуляет, и одновременно они обеспечивают гарантированные уровни открытия ключей на биполярнике и полевике - это же для реальной жизни схема, а не для лабораторных условий с хорошим фильтрованным питанием
Я со схемой биполярник-полевик согласен (сам предложил бы такую). Ну или полевик биполярником в принципе можно было бы заменить. Но не это важно.
Важно, зачем параллельно базе первого диод нужен? По-подробнее, хотелось бы услышать.
Важно, зачем параллельно базе первого диод нужен? По-подробнее, хотелось бы услышать.
T
Я со схемой биполярник-полевик согласен (сам предложил бы такую). Ну или полевик биполярником в принципе можно было бы заменить. Но не это важно.
Важно, зачем параллельно базе первого диод нужен? По-подробнее, хотелось бы услышать.
Важно, зачем параллельно базе первого диод нужен? По-подробнее, хотелось бы услышать.
стабилизация, в т.ч. температурная, напряжения насыщения база-эмиттер и защита базового перехода при забросах в бортсети
l
переход как бы сам как диод, да и стабилизация тут непонятно зачем
EK
стабилизация, в т.ч. температурная, напряжения насыщения база-эмиттер и защита базового перехода при забросах в бортсети
Буду оппонировать.
Напряжение насыщения база-эмиттер ни на что не влияет в данном случае.
Далее, защита базового перехода от какого события? От повышенного напряжения? Ну так базовый резистор и есть защита.
Давайте такой мысленный эксперимент проведём: убрали диод. Каков без него сценарий выхода из строя тренхистора?
Напряжение насыщения база-эмиттер ни на что не влияет в данном случае.
Далее, защита базового перехода от какого события? От повышенного напряжения? Ну так базовый резистор и есть защита.
Давайте такой мысленный эксперимент проведём: убрали диод. Каков без него сценарий выхода из строя тренхистора?
