D

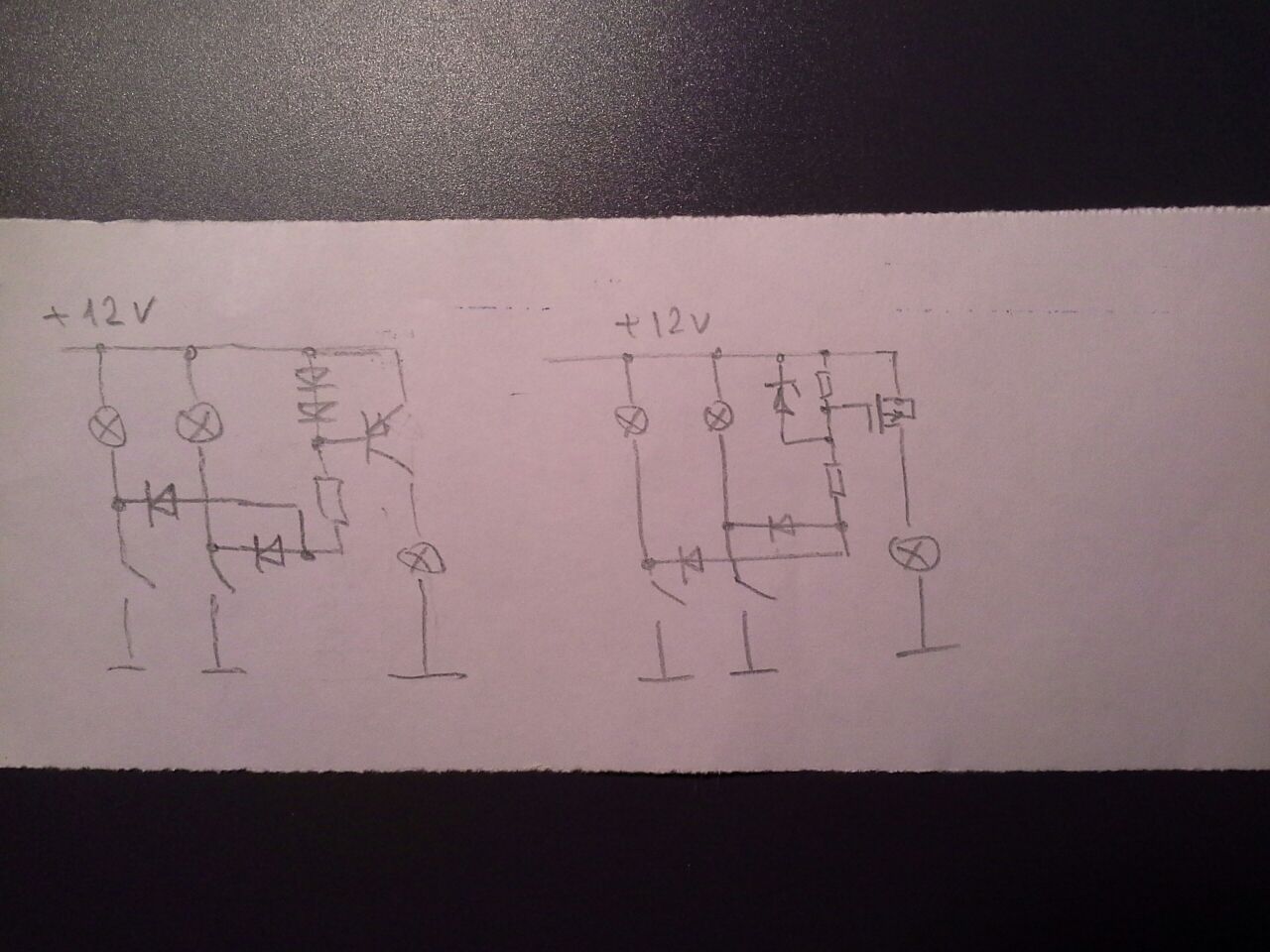

на схеме с полевиком - делитеть резистивный.
как выбираются номиналы?
как выбираются номиналы?
Size: a a a
2017 November 14
T
неправильно нарисовал - поторопился ) это получилось объединение по ИЛИ
T
на схеме с полевиком - делитеть резистивный.
как выбираются номиналы?
как выбираются номиналы?
считаются по минимально необходимым токам и допустимому току стабилитрона
l
хм. а я вообще схему с диодами не понял. тут же при замыкании любого переключателя третья лампа включается. а нужно чтобы только при включении обоих сразу
D
хм. а я вообще схему с диодами не понял. тут же при замыкании любого переключателя третья лампа включается. а нужно чтобы только при включении обоих сразу
похоже на то, а есть мысли как будет выглядеть правильная схема с одним полевиком?
l
а зачем с одним полевиком?
l
в тз ничего нет про один полевик
l
можно хоть суперкомпьютер поставить, для вычисления состояния третьей лампочки по двум данным
D
в тз ничего нет про один полевик
это типа задание со звёздочкой)
l
ну... поставить 2 реле, а транзистор на клей внутри корпуса можно приклеить. чтобы не звенел
l
D
Диоды к резистивному делителю подключаются? (На схеме неразборчиво)
l
это не делитель
l
блин. в доме ни одной нормальной ручки нет
l
l

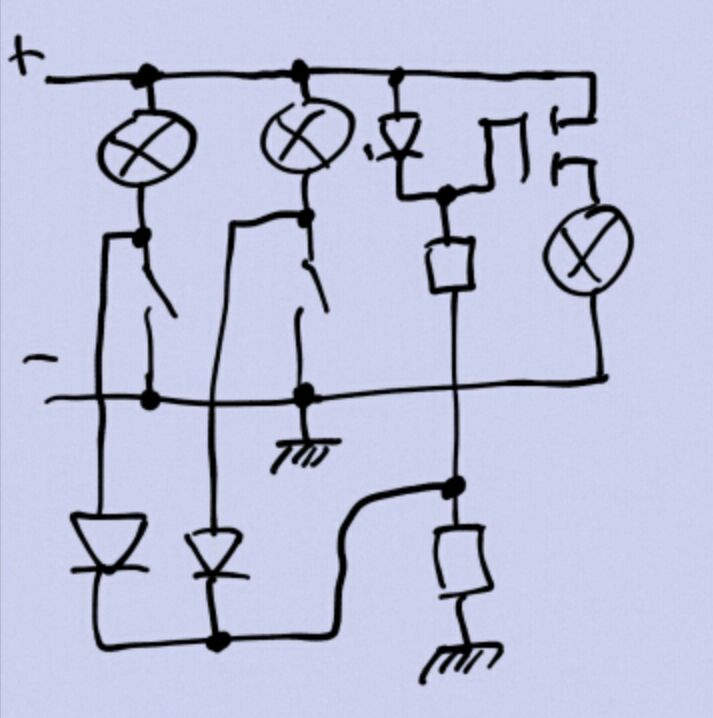

накарябал пальцем по тачскрину как смог
l
нижний резитор просто тянет в землю. верхний со стабилитроном - защита затвора от пробоя при слишком резвой сети
l
чтобы не было проблем с перегоревшими лампочками - лучше выключатели к плюсовой шине прицепить
D
чтобы не было проблем с перегоревшими лампочками - лучше выключатели к плюсовой шине прицепить
это уже не ко мне.. это by Design
