GK
да, вот мне тоже расстояние между парами показалось маловатым
Size: a a a
2017 October 05
GK

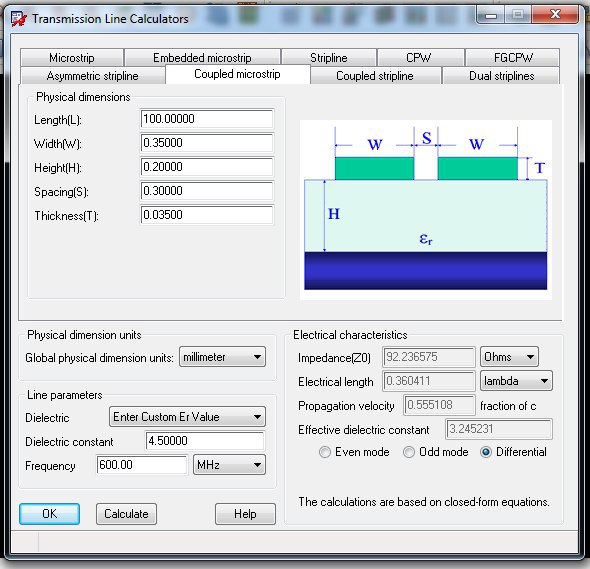

а почему для расчёта серебро и GaAs взяли?
D
Где скачать без регистрации и смс?
LD
Для вновь прибывших. Причастность к электронике можно подтвердить кратким рассказом о себе или рассказать закон Ома. А то заселье ботов в последнее время.
Добрый вечер, я не бот)
GK
сорри, но этого недостаточно
LD
Хммм.
LD
Я тополог, многослоечки, вч, хайспиды
GK
о, вот это круто
GK
тут как раз проблему ищут люди)
LD
Я пролистал малость, ща вчитаю
LD
вообще, нужно стараться высокоскоростные линии под 45 градусов вести
Зависит от выбранного материала
LD
мне лично очень подозрительными кажутся тонкие дорожки, резко расширяющиеся по мере удаления от чипа
Я бы копал в сторону проверки импеданса
LD
И да, зазор между дифпарами слишком мал, надо хотя б 3W
LD
Галий Арсенид?
LD
Для волнового я предпочитаю Полар Си 9000
LD
Любой вариант
LD
Так же стоит проверить, на всей ли длине есть опорный слой земли
LD
ну так может временно отключать обработчки этого прерываения ? не ?
Привет, Олежа
BV
Bulat расскажи потом как процес продвинулся, интернесно все же.
Касательно пунктов. С одной стороны согласен со всеми и изначально пытался делать именно так (Но укладывать все это на таком размере тот еще геморрой), с другой меня всегда смущал вопрос выравнивания- выравнивая линию, мы же ломаем волновое сопротивление увеличивая зазор между парой на коротком участке?
