кроме микросхемы еще кандидат на проверку диод шоттки. Он тоже мог теоретически перегореть. Или замкнул один из конденсаторов. Но все это призрачные надежды повторюсь)
Похоже, что нет.

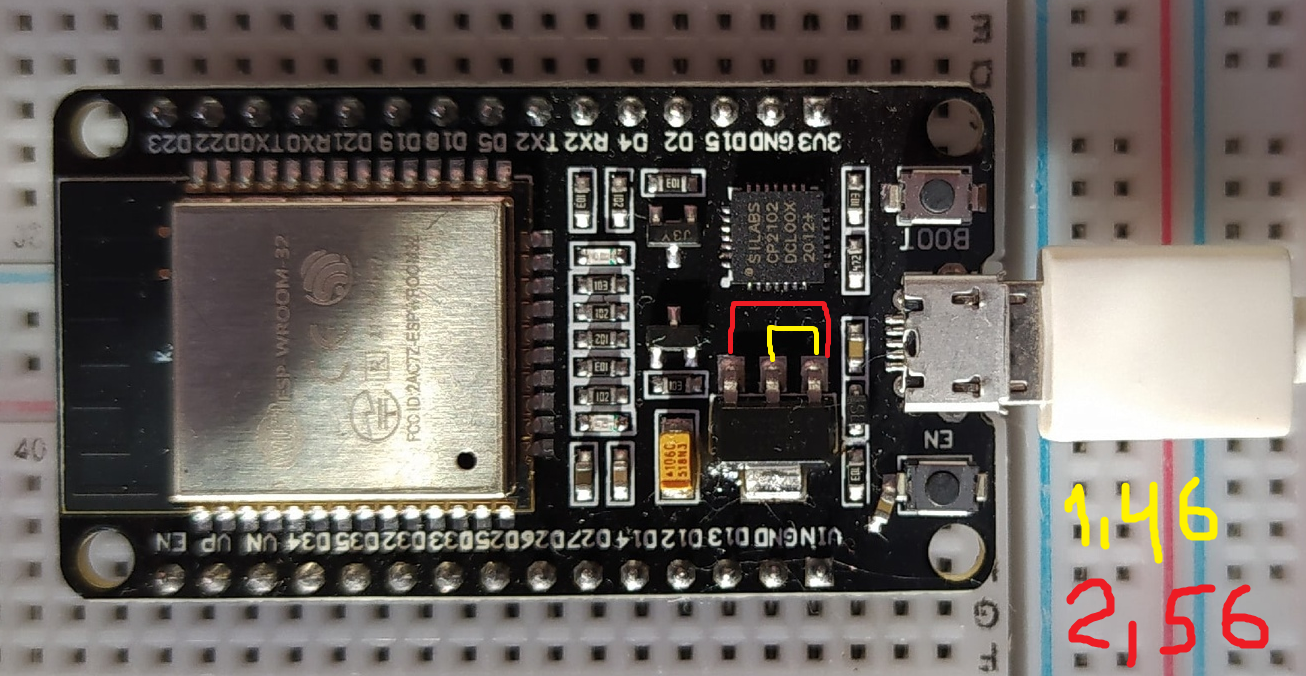

Между 1 и 2 ногой - 1,46
Между 1 и 3 ногой - 2,56
Size: a a a
2021 May 14
AS
AS

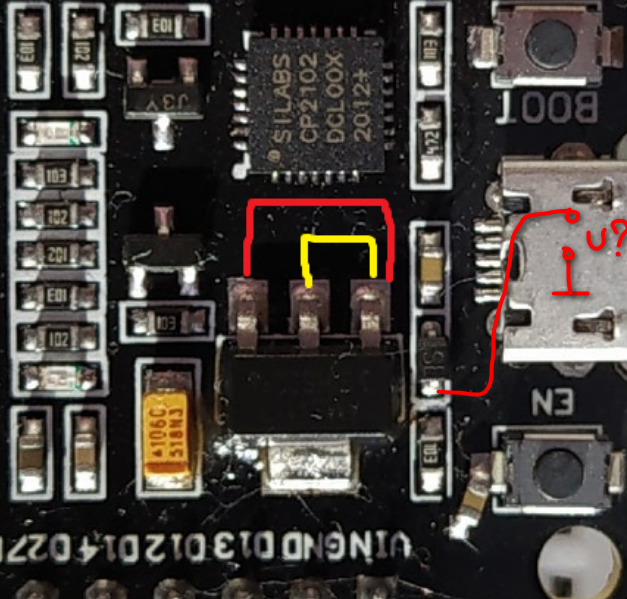

можете на моей фотографии показать, где он?
D
2 нога это вроде бы вход, там должно быть около 4.7 Вольт
D

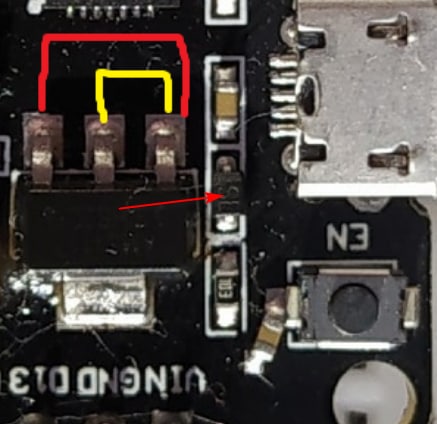

Шоттки маленький черный справа от стаба
D
Измерить на нем, вход и выход
b
но проблема точно не в нем)
D
Анод 5 вольт, катод 4.7 , должно быть
D
Скорее всего нет, но то что на входе стала нет 4.7 странновато
D
Стаба
b
от компа USB не держит напряжение из-за большого тока. А большой ток признак подгоревшего ESP модуля. И он должен быть горячим.
AS
трогаю пальцем, он скорее тёплый, чем горячий.
оставлю на подольше, может нагреется.
оставлю на подольше, может нагреется.
АФ
А смысл? Он либо сразу горячий либо нет.
AS
от USB-блока питания подключил.
1,5 В
2,6 В
1,5 В
2,6 В
b
все будет четко заметно если питать от нормального блока питания на 5в
AS
да, запитал. Предыдущее сообщение.
Он еле тёплый.
Он еле тёплый.
AS
2,65 В.
AS
О, что обнаружил. Если нажать и держать кнопку EN, красный светодиод светит.
И на ногах напряжение становится выше.
2,48
3,55
И на ногах напряжение становится выше.
2,48
3,55
b
AS
5,29 В.
