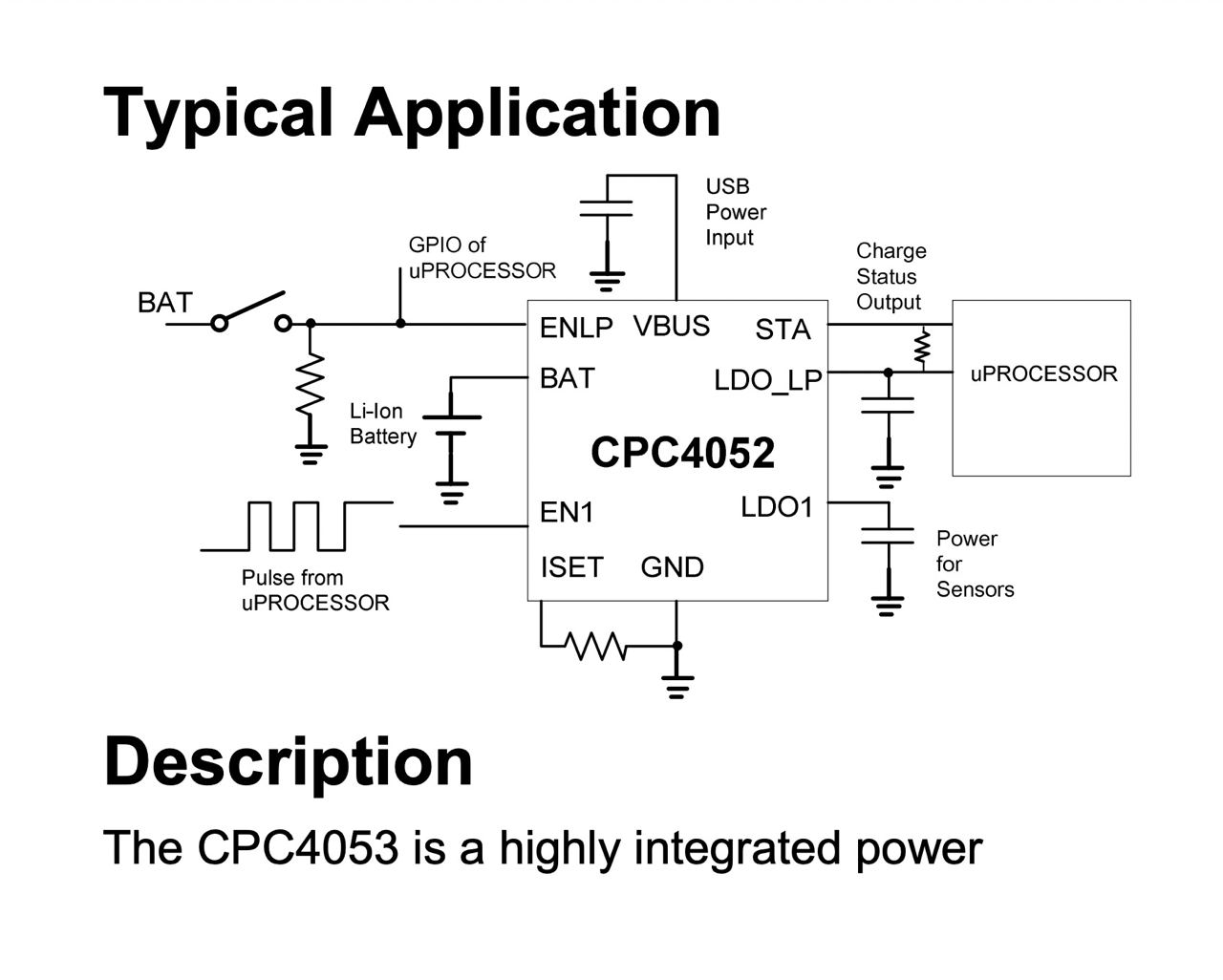

CPC405x: концентрированная мощь. (так утверждает даташит)

CC/CV зарядник лития от USB или внешнего источника, и 3 LDO (1 слабый, 2 мощных) в одном.

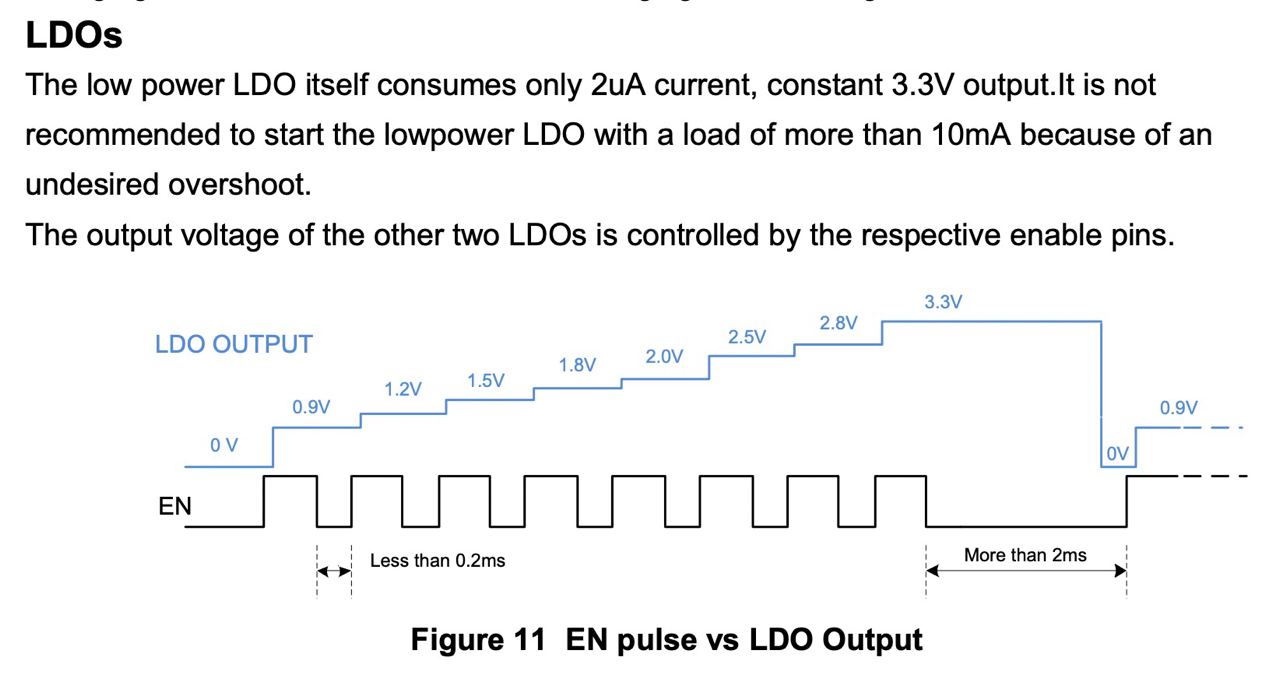

Ток зарядки настраивается резистором на ISET, а напряжение на двух мощных LDO, внимание, количеством импульсов на пине EN!
Выглядит странно и ненадёжно, но это точно дешевле чем впиливать I2C-приёмник, стейт-машину с регистрами и управление фидбеком.
Думаю, там сдвиговый регистр на 8 и резисторы.

Стоит 8 центов за штуку, и жаль что уже NRND.
Там, где я его нашёл, были страхи по поводу такого управления, но ни слова не сказали про партнамбер микросхемы. Говорят, «привыкайте, никто не будет вам раскрывать свои компоненты во время shortage». Но найти её, конечно, оказалось легко.

Сслк: https://datasheet.lcsc.com/lcsc/1912111437_Chiphom-CPC4053QN_C239210.pdf
источник

NK

ID:0 in Catethysis
источник

ДО

Денис Охапкин... in Catethysis
А в чём ненадёжность работы от EN?
источник

к

катехизис in Catethysis
страшно выглядит
источник

ДО

Денис Охапкин... in Catethysis
Надо смотреть функциональную схему, но с первого взгляда я не вижу ничего страшного
источник

к

катехизис in Catethysis
а схемы и нет :)
ну прост какой-нибудь звон или спуры и напряжение поднимется
источник

ДО

Денис Охапкин... in Catethysis
Звон где именно, на затворах транзисторов или на пине EN?
источник

к

катехизис in Catethysis
бывает же, что на сигнальные линии наводится помеха
источник

ДО

Денис Охапкин... in Catethysis
Если сигнальная линия разведена нормально, то помехи там быть не может. Просто микросхема специализированная, и когда вы её применяете, то должны понимать особенности её работы и планировать разводку платы соответствующим образом. Надёжность её работы, в данном случае, зависит от вас
источник

к

катехизис in Catethysis
это обычная лдошка, блин, какая специализированная. не оч понял, к чему спич про планирование разводки, так можно про любой компонент сказать
источник

ДО

Денис Охапкин... in Catethysis
Я просто не понял, к чему слова про ненадёжность микросхемы)
источник

к

катехизис in Catethysis
ненадёжность, скорее, самого метода.
с одной стороны, он вынуждает делать какую-то стейт-машину в коде, и дополнительная точка отказа, целиком висящая на программисте.
с другой стороны, он автоматом даёт софт-старт, и это забавно.
источник

ВЛ

Валерий Лопатин... in Catethysis
IP2721 вот это зацени
источник

ВЛ

Валерий Лопатин... in Catethysis
источник

ВЛ

Валерий Лопатин... in Catethysis
дорого конечно
источник

ВЛ

Валерий Лопатин... in Catethysis
но оочень гибко
источник

ДО

Денис Охапкин... in Catethysis
Это если у МК нет аппаратного таймера с автостопом, то да, придётся в коде городить
источник

ВЛ

Валерий Лопатин... in Catethysis
алсо, это использовал, ту схему что скинул какрас проверяю сейчас
источник

к

катехизис in Catethysis
чото оч знакомое, будто где-то встречал
