Snop ☭Antihypeϟϟ

Не могу понять, как такой транзистор охлаждать? Как его припаять к радиатору, прям D выходом?

01:09пожаловаться #1

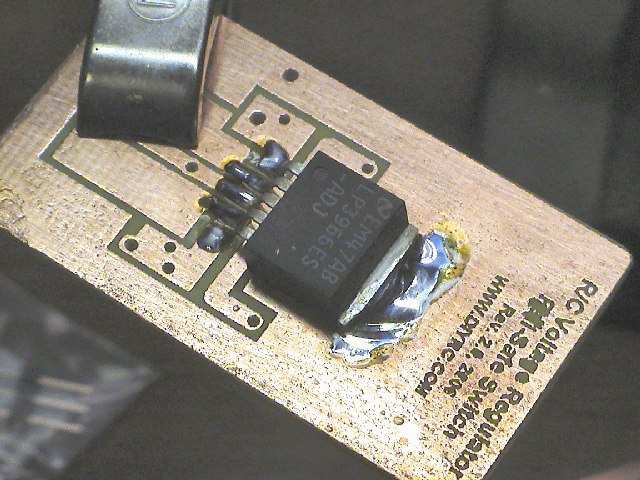

полоски проще

01:10пожаловаться #2

СT

Snop ☭Antihypeϟϟ

Не могу понять, как такой транзистор охлаждать? Как его припаять к радиатору, прям D выходом?

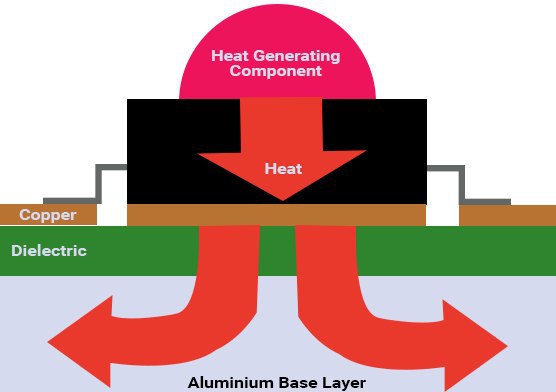

2. вариант - есть алюминий-текстолит-медь

на стороне меди дорожки
текстолит потоньше (может быть там и не текстолит)
а алюминий теплопроводящим клеем или каким-то другим методом к охладителю

01:11пожаловаться #3

но нужно учитывать, что эффективное теплорассеивание происходит только на определенном расстоянии и больше площадь теплоотвода не имеет смысла.

01:11пожаловаться #4

СT

01:12пожаловаться #5

при определенной толщине радиатора, особенно самопального из алюминия - эффект может быть обратным - тепло не будет успевать рассеиваться из-за толщины алюминия.

01:12пожаловаться #6

СT

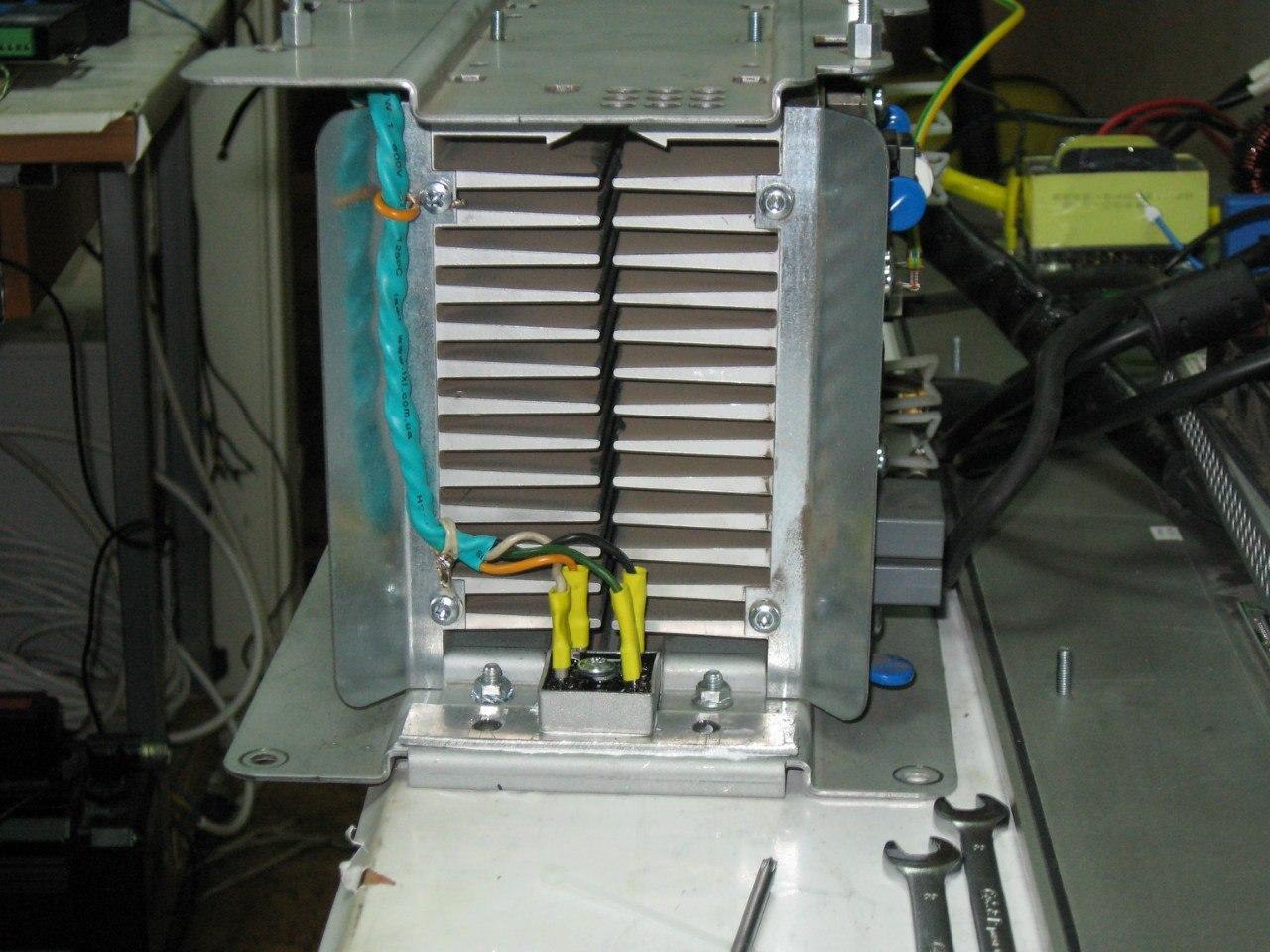

я про промышленное исполнение

01:13пожаловаться #7

СT

01:14пожаловаться #8

алюминиевая подложка это отдельная тема. Нужно спрашивать @Hanz45_UB9YUZ

01:14пожаловаться #9

СT

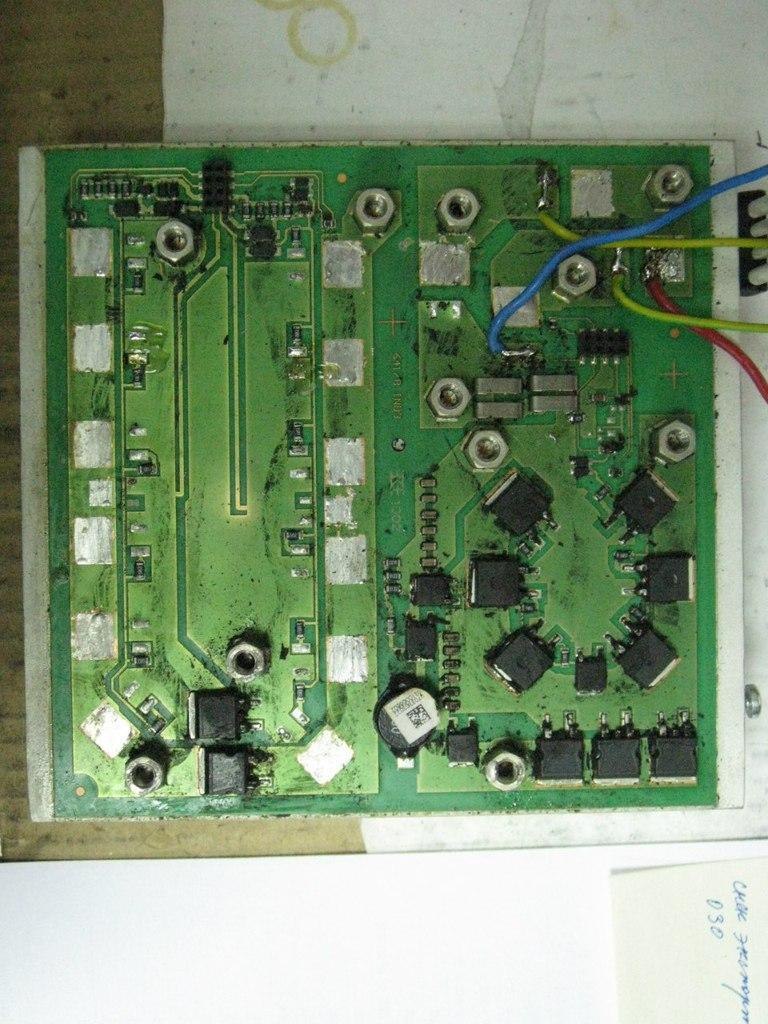

какой-то сварочный инвертор, довольно умный

01:14пожаловаться #10

СT

01:14пожаловаться #11

Snop ☭Antihypeϟϟ

Не могу понять, как такой транзистор охлаждать? Как его припаять к радиатору, прям D выходом?

Этот конкретно выполнен в корпусе для поверхностного монтажа. Припаивается всей площадкой.
В даташите есть графики про температуру.
В программе inventor в режиме симуляции теплопередачи можно посмотреть, какие температуры, где и какой нужен площади и формы полигон. Это не просто.
Проще всего не заставлять мосфет работать на низкой частоте, чтобы он не грелся.

01:20пожаловаться #12

СT

частота не панацея, снижает потери, но не на столько, а с определенных частот может и добавить

01:23пожаловаться #13

могу предположить, что есть упрощенная модель с парой уравнений для расчета площади пада(ов) для рассеивания тепла.
