Ecg electrocardiography / ЭКГ электрокардиография

2020 November 01
Ecg electrocardiography / ЭКГ электрокардиография

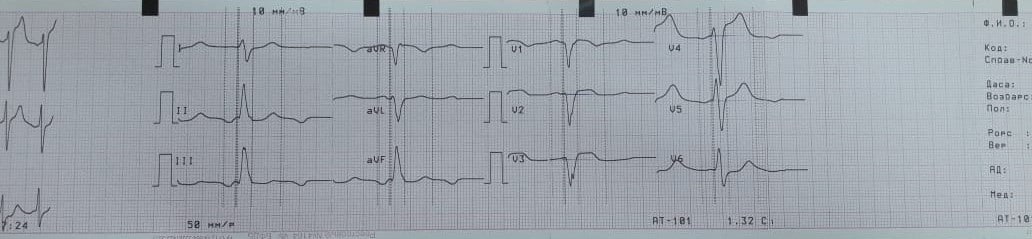

Критерии ГПЖ
1. Смещение эос вправо.
2. Увеличение амплитуды з.R в правых грудных отведениях (V1,2)   и амплитуды з.S в левых грудных отв. (V5,6).
3. Появление в V1 комплекса QRS типа rSR', qR или R.
4. Смещение ST вниз и появление отрицательного з.Т в III,AVF,V1-V2.
5. Увеличение интервала внутреннего отклонения в V1 более 0.03с.
источник
2020 November 03
Ecg electrocardiography / ЭКГ электрокардиография

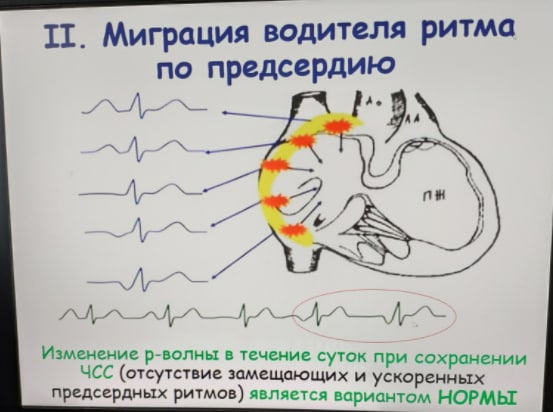

Миграция водителя ритма по предсердию - вариант нормы.
Из лекции: изменение формы з.Р без изменения продолжительности RR- интервала расценивается как миграция водителя ритма в пределах синусового узла. В заключении указывать синусовый ритм!
источник
2020 November 06
Ecg electrocardiography / ЭКГ электрокардиография
Школа по электрокардиостимуляции (Первова Е.)
#экс
источник
2020 November 07
Ecg electrocardiography / ЭКГ электрокардиография

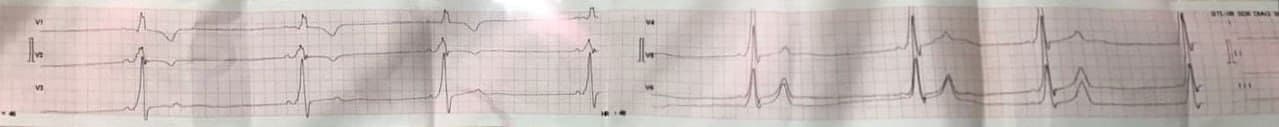

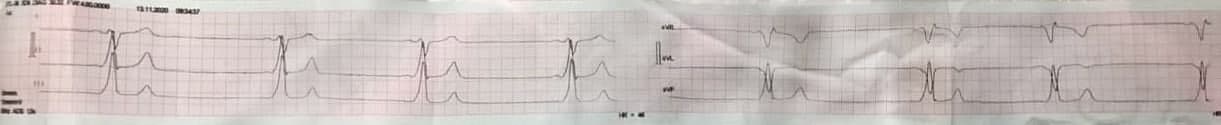

Ж 71 год, красивая пауза на фоне ТП. Разглядывать лучше после скачивания, а то мелко
источник
2020 November 13
Ecg electrocardiography / ЭКГ электрокардиография
Среди множества возможных нарушений работы ЭКС есть одно, получившее название ‘Runaway Pacemaker’ - по аналогии с лошадью, несущейся, закусив удила.

Оно проявляется в том, что стимулятор ни с того ни с сего начинает давать очень частые желудочковые стимулы. Зарегистрированы случаи, когда частота стимуляции достигала 200 и более в 1 мин, причем каждый захват был эффективен (!) То есть, по сути, у пациентов искусственно индуцировалась желудочковая тахикардия.

Несмотря на то, что программное обеспечение современных стимуляторов и имплантируемых дефибрилляторов имеет множество встроенных схем защиты от различных сбоев, редкие случаи ‘Runaway Pacemaker’ встречаются до сих пор, и являются, без сомнения, жизнеугрожающим нарушением работы ЭКС, требующим экстренного вмешательства.

"Привести в чувство" такой стимулятор бывает непросто. Даже прикладывание магнита часто оказывается бесполезным и не приводит к прекращению или замедлению стимуляции (однако всё же стоит попробовать применить магнит).
Если ничего не помогает, приходится прибегать к крайним мерам, таким как перерезание электродов стимулятора. При этом следует помнить, что пациенту, возможно, сразу же понадобится временная ЭКС, т.к. собственный ритм у него может появиться не сразу либо не появиться вообще.

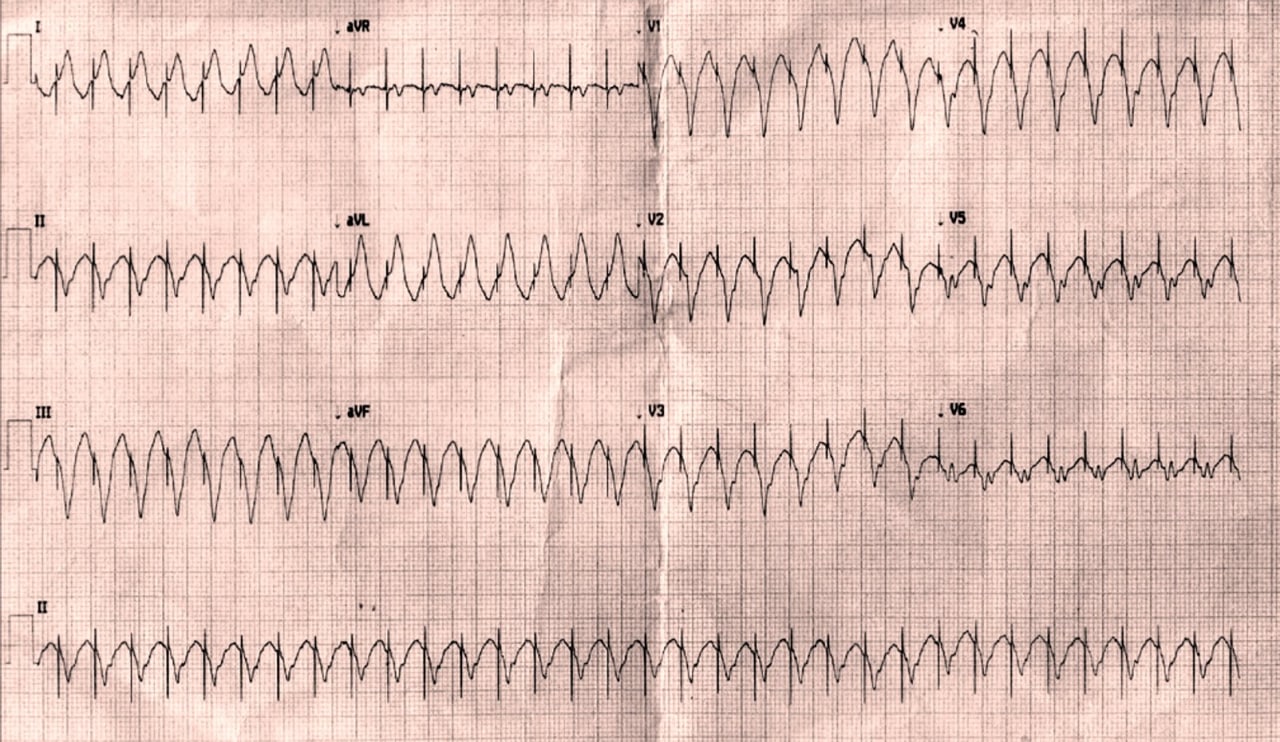

Ниже - пример ЭКГ мужчины 75 лет, который несколько дней жалуется на эпизоды очень частого сердцебиения, сопровождающегося болью в груди (скорость записи 25 мм / сек).

https://www.resus.com.au/runaway-pacemaker-and-lethal-arrhythmia/?fbclid=IwAR0jSDBWiNqv9BcNOxJINu1ghKj84mGse-rTmdCgkfSnJCJZpoyuEH_Pcn4
источник
Ecg electrocardiography / ЭКГ электрокардиография
источник
Ecg electrocardiography / ЭКГ электрокардиография
А это картина датского художника Вальдемара Ирмингера :) Для лучшего запоминания
источник
2020 November 14
Ecg electrocardiography / ЭКГ электрокардиография

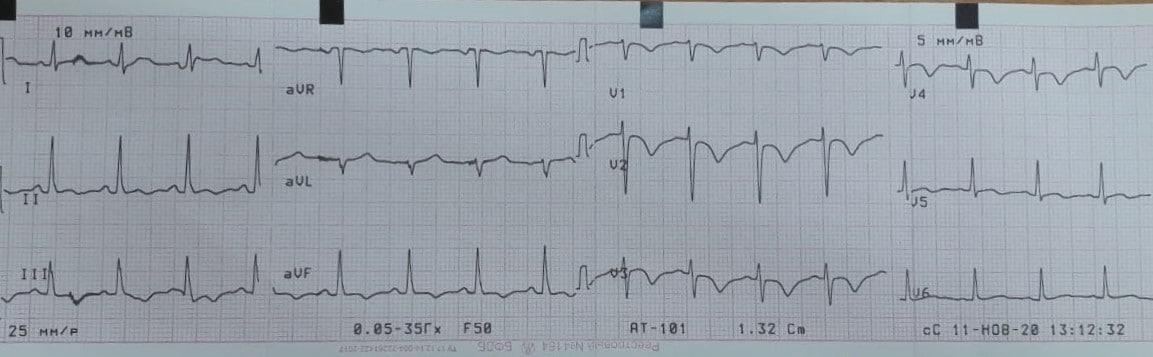

Немного классики: М, 16 лет, жалобы на сердце со слов родственников без конкретики
источник
Ecg electrocardiography / ЭКГ электрокардиография
источник
Ecg electrocardiography / ЭКГ электрокардиография
На ЭКГ
Анонимная викторина
7%
Норма
7%
Ишемические изменения
8%
Гипертрофия желудочков
15%
Блокада левой ножки пучка Гиса
63%
WPW
Проголосовало: 789
источник
2020 November 19
Ecg electrocardiography / ЭКГ электрокардиография
medecg
Немного классики: М, 16 лет, жалобы на сердце со слов родственников без конкретики
В опросе после голосования теперь виден правильный ответ и большинство выбрали именно его: конечно, на ЭКГ картина WPW - зубец Р почти что сидит на комплексе QRS. А вот поводу жалоб тут нужно уточнение у самого пациента, тем более, что в 16 лет подросток вполне способен сам их рассказать.
источник
2020 November 20
Ecg electrocardiography / ЭКГ электрокардиография
Один из методов оценки корригированного QT при блокадах ножек, ЭКС, WPW:

- измеряем QT
- измеряем ширину QRS.
- из ширины QRS вычитаем 120 мс, получаем некое значение Х
- из QT вычитаем этот Х, получаем QT(2).
- проводим коррекцию QT (2) по наиболее походящей формуле.

Например:

QT = 520мс
QRS = 160мс (0,16)
160-120 = 40
520 - 40 = 480
QTc от 480 при RR 920 = 500 (по Базетту).
источник
Ecg electrocardiography / ЭКГ электрокардиография
Существует не так много описаний того, как измерить интервал QT при расширении QRS. Одно исследование показало, что QT увеличивается на 48,5% от ширины QRS из-за блокады левой ножки пучка Гиса, и предложило грубую формулу QT модифицированный = QT измеренный - ½ (QRS измеренный) для расчета интервала QT [7]. Это еще должно быть скорректировано на частоту сердечных сокращений. Другой вариант: измерить интервал JT, скорректированный на скорость: QTc – QRS = JTc [8]. Это уравнение имеет некоторые ограничения, так как оно зависит от частоты сердечных сокращений и потому что нормальные значения не были получены. Были созданы и другие, более сложные модели коррекции QTc при желудочковой электрокардиостимуляции [9]

Bogossian H, Frommeyer G, Ninios I, et al. New formula for evaluation of the QT interval in patients with left bundle branch block. Heart Rhythm 2014; 11:2273.

Rautaharju PM, Zhang ZM, Prineas R, Heiss G. Assessment of prolonged QT and JT intervals in ventricular conduction defects. Am J Cardiol 2004; 93:1017.

Sriwattanakomen R, Mukamal KJ, Shvilkin A. A novel algorithm to predict the QT interval during intrinsic atrioventricular conduction from an electrocardiogram obtained during ventricular pacing. Heart Rhythm 2016; 13:2076.
источник
2020 November 22
Ecg electrocardiography / ЭКГ электрокардиография
Решили с несколькими докторами ФД, СМП и др. специальностей сделать дружеские посиделки в Зуме с разбором ЭКГ у пациентов с ПЭКС, по-моему, получилось интересно. Уровень в первой части начальный, во второй и третьей средний (но на самом деле всё относительно).

https://youtu.be/Jy9OsOKZKvs
https://youtu.be/x4xMqIsbt9M
https://youtu.be/tB4ZLVs4mfU
источник
2020 November 25
Ecg electrocardiography / ЭКГ электрокардиография

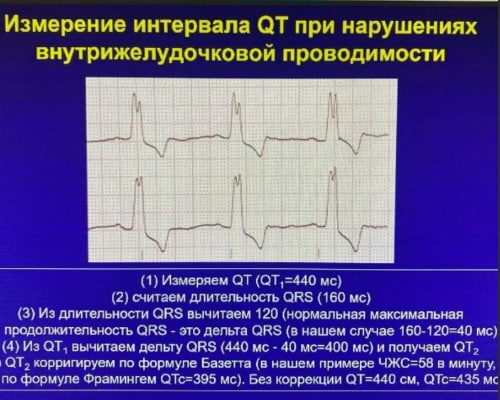

Измерение интервала QT при нарушениях внутрижелудочковой проводимости
источник
Ecg electrocardiography / ЭКГ электрокардиография

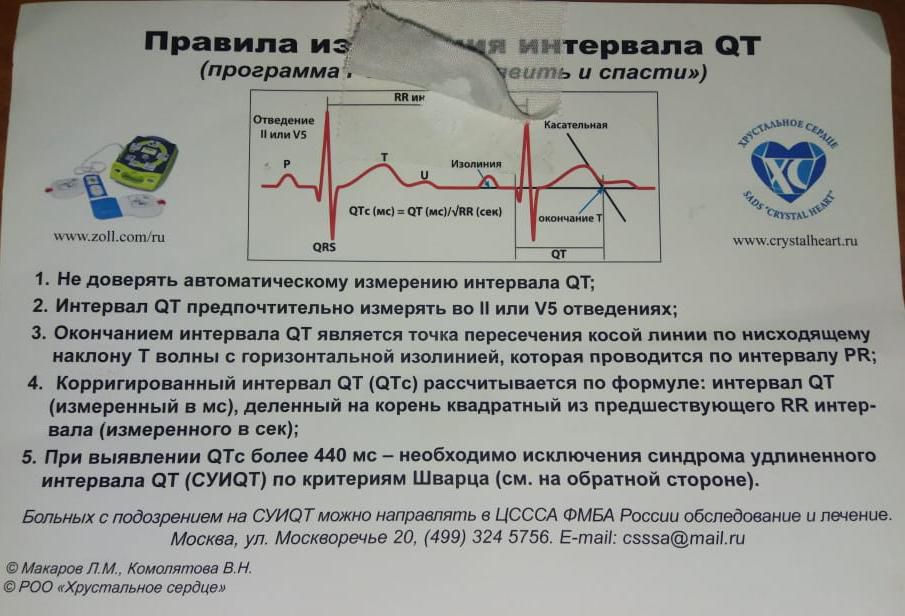

Памятка QT от Макарова. 2019г. В цифре нет. Качество🤷‍♂
источник
Ecg electrocardiography / ЭКГ электрокардиография
Оборот
источник
2020 November 27
Ecg electrocardiography / ЭКГ электрокардиография
С чатика: Мальчик, 16 лет. Находился в реанимации с диагнозом ТЭЛА. Накануне был установлен кава-фильтр.
Травмы, заболевания отрицает. Началось все с болей в подздошной области. Обращался сначала в детской поликлинике к неврологу, проходил разные обследования, пока одна нога не стала больше другой.
На ЭКГ предсердный ритм, тахикардия, отклонение ЭОС вправо, S-тип ЭКГ
источник
Ecg electrocardiography / ЭКГ электрокардиография
источник
Ecg electrocardiography / ЭКГ электрокардиография
ЭКГ на следующий день: ритм синусовый, нормализация ЭОС, отрицательные Т в грудных отведениях в динамике. Диагноз: тромбоз подвздошной вены.
