На 15МГц помехе электролит ничего не сделает. Только керамика.

А от батарейки запитывать пробовал?

Мб помеха по землице и какой-нибудь синфазный фильтр поможет.

Там прям не помеха, а пульсация по питанию. Хоть и частота высокая. Электролита на выходе стабилизатора нет, вообще.

Завтра попробую, но на выходе стабилизатора ничего криминального нет.

Могу еще 2 идеи предложить.
1. Заменить задающий кварц/генератор на другой частоты.
2. Попробовать прошить бесконечный while, а все входы инициализировать как input.

Если все останется аналогично - значит скорее всего действительно беда с тактированием.

Я не про это. Электролиты и танталы игнорируют частоты выше пары сотен кГц. Например, у 330мкФ-банки паразитная индуктивность измеряется чуть ли не в мкГн. Нужные сотни мкФ на 3.3В легко набираются керамикой 1210. Если только у вас не древний линейник, который от нее звенит.  Некоторые производители на референсах ставят гирлянды из кондеров типа: 10мкФ+1мкФ+100нФ+10нФ+1нФ ну и так далее по смыслу.  Если вы исключаете проблемы в кривой земле, длинном проводе земли осцила (лучше  юзать пружинку), то остается питание или сам контроллер. Я всегда бахал керамику пару мкФ на вводе питания, 100 нан на каждую ногу, и отделял аналоговое фильтром (земля аналога сводилась либо под кондером ввода питания, либо под самим питальником). Ну и ессно, линейник обвязан своими отдельными кондерами с двух сторон. Возможно даже имеет смысл скомбить что-то типа пара мкФ по референсу+100нан в параллель.

Можно поставить ферритовую бусину в шину питания - придавит совсем высокочастотные помехи (например, от 2.4 ГГц)

1)От внутреннего генератора(8Мгц) тактирование
2)Спасибо попробую. Но сейчас программа простая как 5коп. Почти все входы.

Там все относительно древнее.  Проблема в том что нужно сделать работоспособную плату ту что уже есть, нет возможности переделать печать.

Земля по человечески сделана? Или тонким длинным проводом?

Пора уже фото в студию! А то "нормально" - у каждого свое.

Там все не по человечески. Дорожки питания плутают на плате.

Может тогда попробовать кинуть нормальную землю.

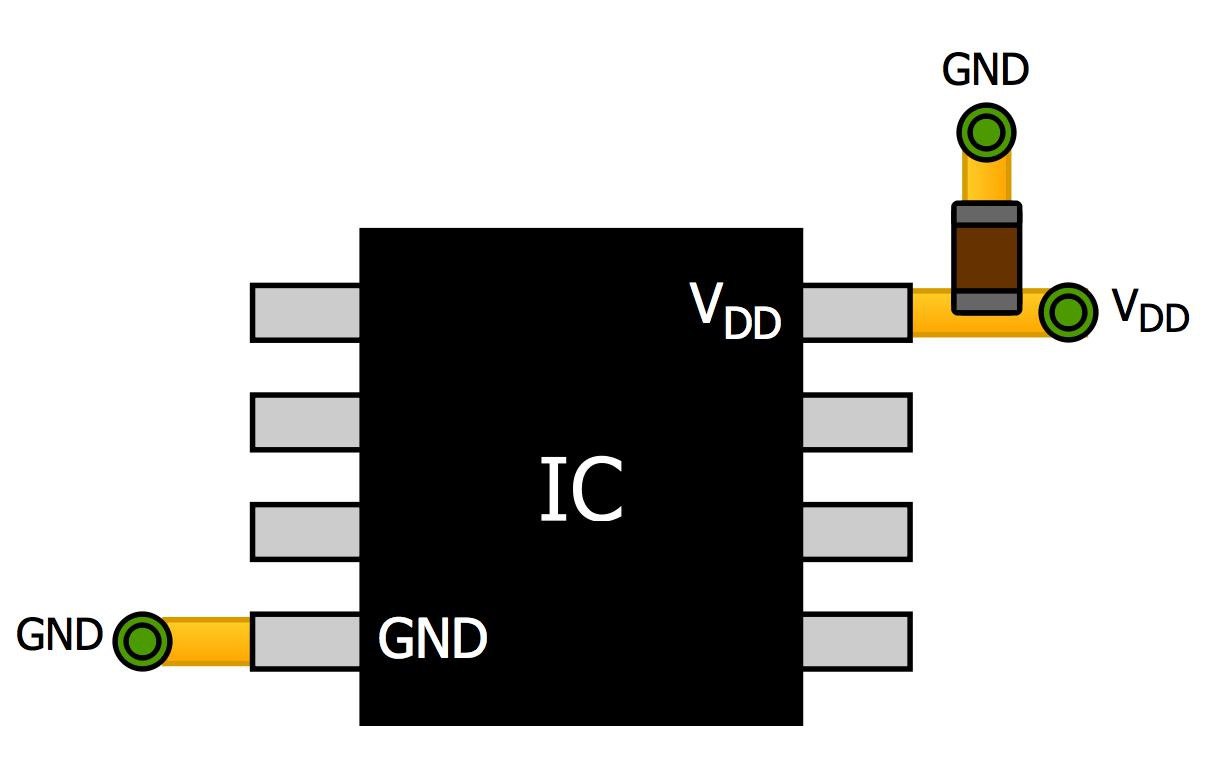

Результаты такие, если поставить керамику 0,1мкФ рядом с контроллером пусть и на торец и не красиво пульсации меньше 20мВ. На частоте 16МГц/(сам он тактируется от внутреннего генератора 8Мгц)
Если не красиво то чуть дальше, по дорожкам это 2см примерно, ширина дорожек 3мм то примерно 70-80мВ.
Все таки индуктивность дорожки много вносит на таких частотах

на 16-то? )))

ну хз, так осциллограф померил.

Перевод статьи попался, может кому пригодится https://radioprog.ru/post/461

это скорее всего та самая плохая земля, у контроллера она лучше чем поодаль

земля от контроллера до блокировочного конденсатора или земля от контроллера до стабилизатора?
