2020 July 15
A

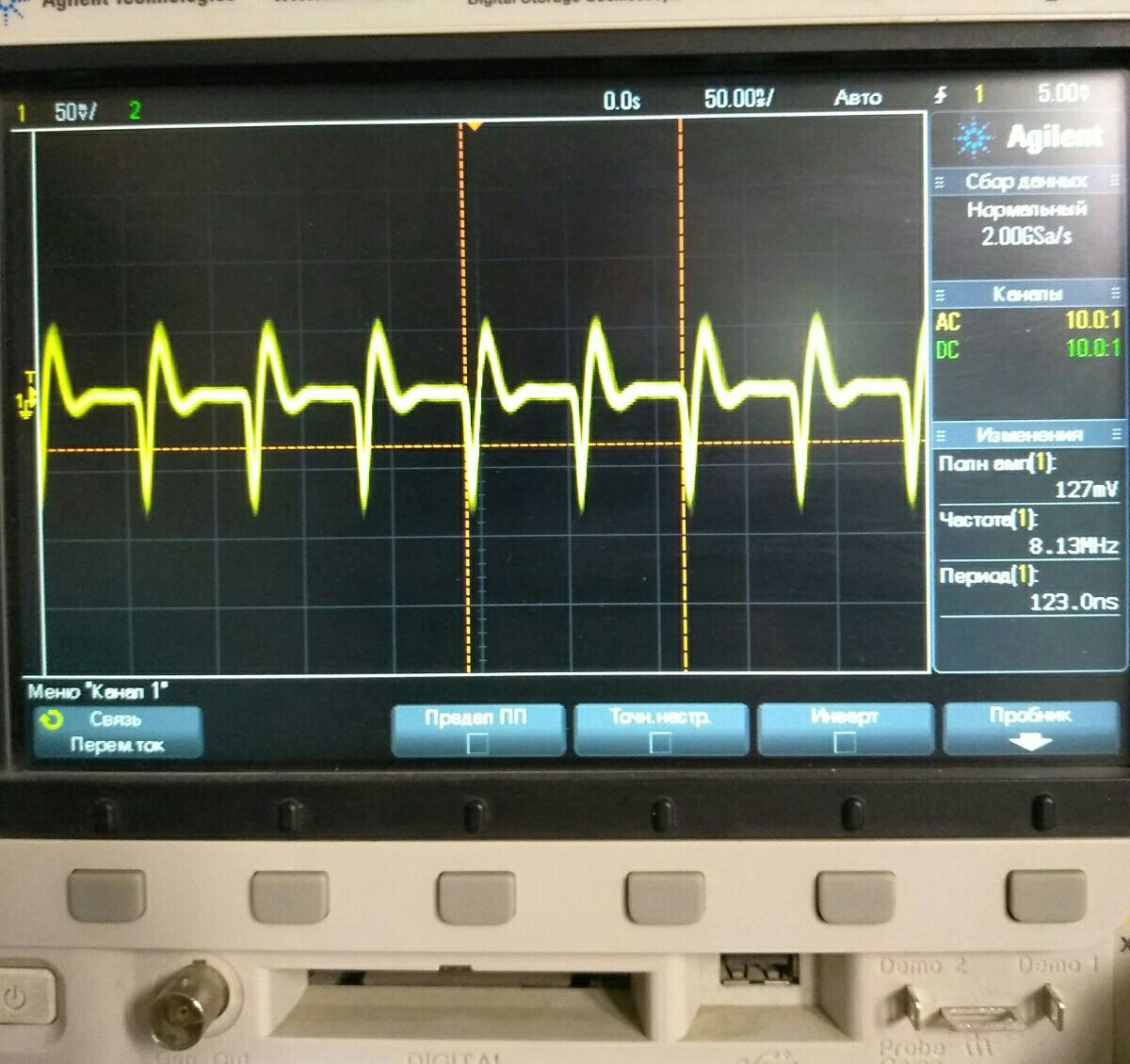

Поменял осциллограф, все таки 8МГц. Первая керамика на выводах, вторая 2см от контроллера на дорожках.
A
V
на этих частотах там сопротивление индуктивности дорожек сравнимо с их (дорожек) оммическим сопротивлением
V
Alex
Поменял осциллограф, все таки 8МГц. Первая керамика на выводах, вторая 2см от контроллера на дорожках.

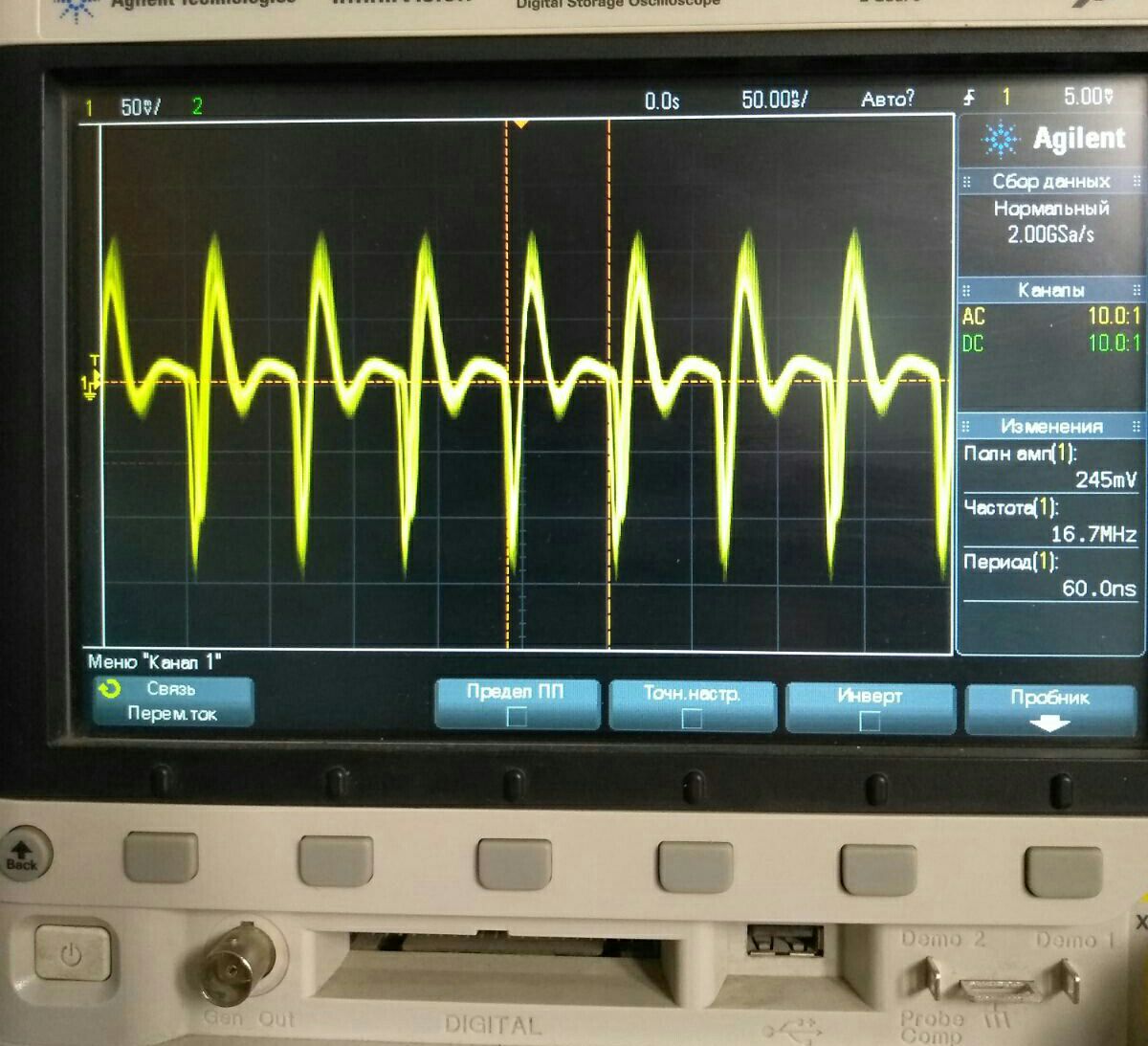

Тут частота 16МГц
A
Тут частота 16МГц
Точно, захватил по другому
A
Я так понимаю землю надо будет делать полоской медной. Есть самоклеющаяся на 5мм.
A
А может и нет смысла бороться? Или много, может кто подскажет по опыту.
V
А мешает?
I
Alex
Я так понимаю землю надо будет делать полоской медной. Есть самоклеющаяся на 5мм.
Просто толстый провод. Чтобы сопротивление было малым. А чем мешают эти выбросы?
A
А мешает?
Сейчас в принципе нет. Но до этого да. Вчера я писал тут, епром иногда стирался или перезаписывался немного. И если поставить Bodlevel на 4,2В то микросхема иногда не стартовала.
V
Вообще, надо делать как даташит на микросхему рекомендует, тогда подобных проблем не будет.
A
Я бы с радостью, но делал человек 7 лет назад. И она вот уже готовая. И как всегда нужна вчера.
V
Тогда уже всё сказали что делать.
A
Тогда уже всё сказали что делать.
Спасибо. Буду пробовать.
С
Alex
А может и нет смысла бороться? Или много, может кто подскажет по опыту.
Возможно вопрос прозвучит обидно: а у вас керамика на кварце правильная стоит?
A
Alex
Я бы с радостью, но делал человек 7 лет назад. И она вот уже готовая. И как всегда нужна вчера.
Если есть сквозные отверстия - можно действительно попробовать соединить цепи земли толстой проволокой/фольгой.
Ну и обычно на микросхемах выводы питания соседствуют с землей - можно попробовать припаять конденсатор типоразмера 0201, например.
Ну и обычно на микросхемах выводы питания соседствуют с землей - можно попробовать припаять конденсатор типоразмера 0201, например.
V
так это к микрухе по питанию такое приезжает?)
A
так это к микрухе по питанию такое приезжает?)
Вроде на МК )
V
тогда просто приложу картинку))
