K
Evgeniy Panchenko

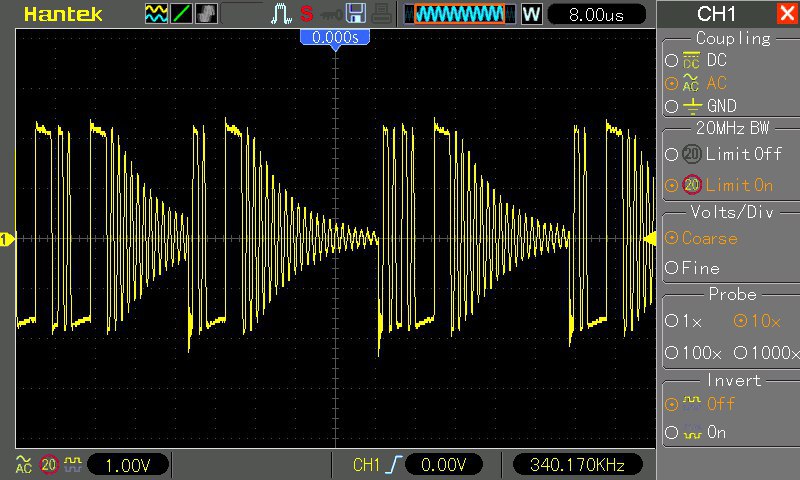

кстати если поднести щуп осциллографа просто к трансформатору импульсника можно увидеть следующую картину (щуп не заземлен)
Трасн с экраном?
Size: a a a
2019 June 05
K
Еслт нет то надо делать экран - виток фольги по всему трансу, включая магнитопровод, в той плоскости как лежат витки, и посадить на землю источника кратчайшим проводником
EP
EP
Вроде с экраном
EP
Мб плату развёл криво (скорее всего). Нужно попробовать переразвести и поставить фильтр на обратную связь
K
Evgeniy Panchenko
Вроде с экраном
Я про внешний. Тот что внутри уменьшает проходную емкость, а я про тот, что излучение гасит
K
Evgeniy Panchenko
Мб плату развёл криво (скорее всего). Нужно попробовать переразвести и поставить фильтр на обратную связь
Попробуй экранировать трансформатор снаружи
EP
Попробуй экранировать трансформатор снаружи
Попробую в фольгу затолкать и заземлить. Спасибо!
K
Только не коротни на плате ничего. Обратноходы любят вjobывать фетом при кз в первичках
EP
EP

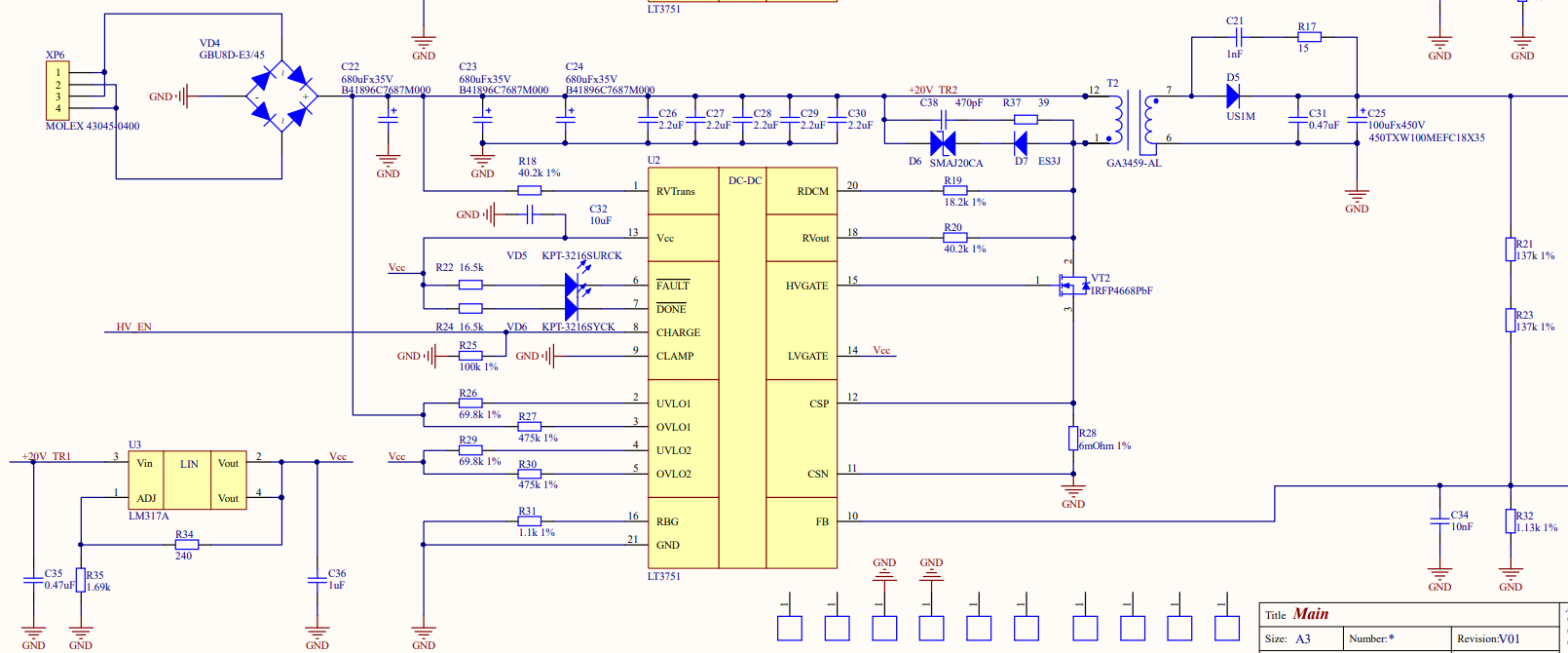

схемка
EP
вот кстати топрос: входное напряжение 24В, выходное 300В. нужно ли разделять входную и выходную земли? в БП что питаются от сети разделение сделано чтобы с первички не попало на вторичку и было безопасно пользоваться
EP
но вот что если высокое как раз на вторичке сидит?
EP
нужно ли делить земли и ставить конденсатор между ними как в импульсных БП что работают от сети
K
Evgeniy Panchenko
нужно ли делить земли и ставить конденсатор между ними как в импульсных БП что работают от сети
Делить нужно, с вот с конденсатором надо смотреть мо ситуации, иногда он все портит
K
Оставь место для его установки, но пока не ставь
EP
Делить нужно, с вот с конденсатором надо смотреть мо ситуации, иногда он все портит
так вроде же земли соединяют конденсатором чтобы уменьшить электромагнитные помехи?
K
Evgeniy Panchenko
так вроде же земли соединяют конденсатором чтобы уменьшить электромагнитные помехи?
В обратноходах можно получить иниересные спецэффекты
K
В виде горящей нагрузки
EP
В виде горящей нагрузки
хм. а с чем может быть связано?
