я то понял. Просто как-тго неочевидно. Очень сложно подсчитать, сколько будет потеря в производительности
Size: a a a
2019 June 03
V
Для этого проверю на FPGA, но частоты в десять раз меньше будут.
💫
Таблица истинности твой лучший друг. Тем более времени полно.
В протеусе схемку нарисовать да попробовать)
K

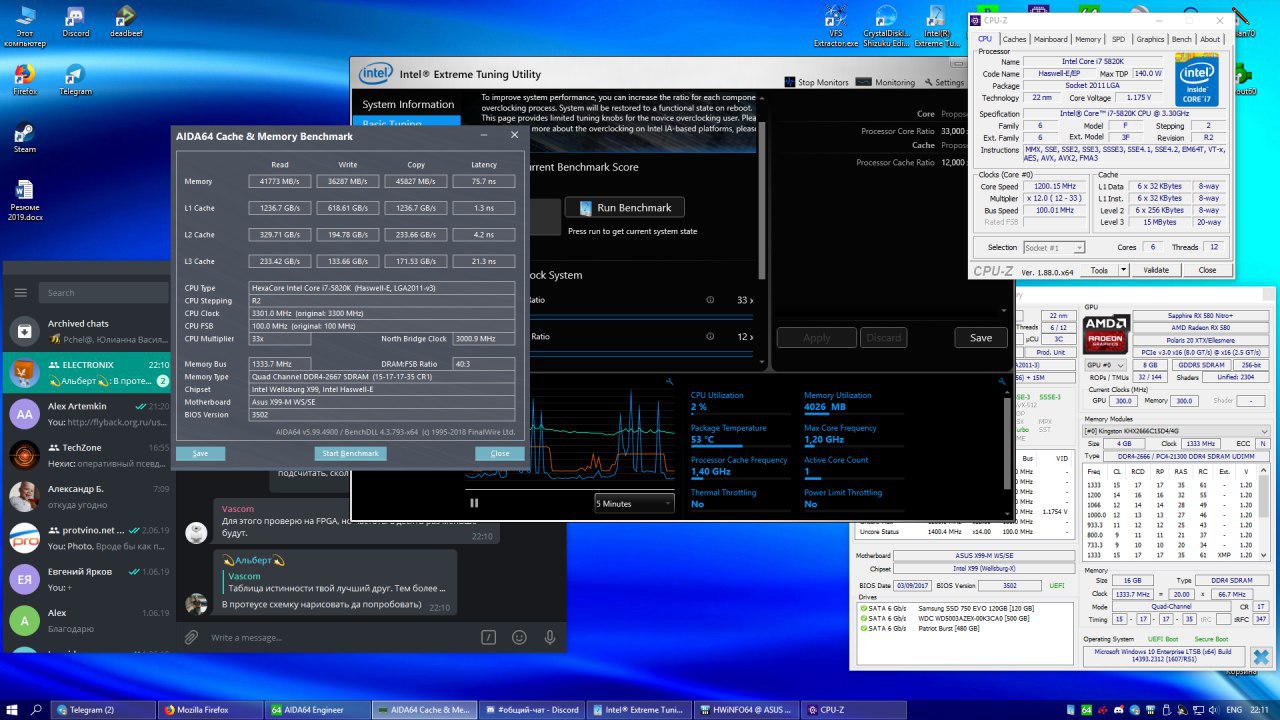

На 400 МГц по ядрам и кэшу и 1600 по памяти система отказалась заводиться. Даже POST не прошел. Вот минимум что удалось выставить: 3300 по ядрам и 1200 по кэшу и 2666 по памяти
K
K
как-то с этого можно экстраполировать дальнейший даунклок?
V
Думаю нет. Поскольку процессор не x86_64, a sparc v8.
2019 June 04
EP
И осциллограммы тока стока я так и не дождался. А она может многое рассказать о том, где что и как нарушено.
Исправляюсь)
EP
во первых хочу поблагодарить за совет измерять правильно - действительно был большой косяк в наводках. шемящие цепи это так себе...
EP

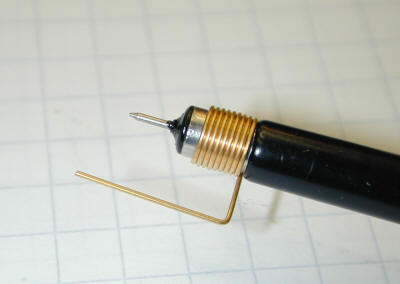

к сожалению в комплекте с моим щупом не шла замечательная пружинка https://i.stack.imgur.com/7OPgl.jpg так что пришлось колхозить
EP

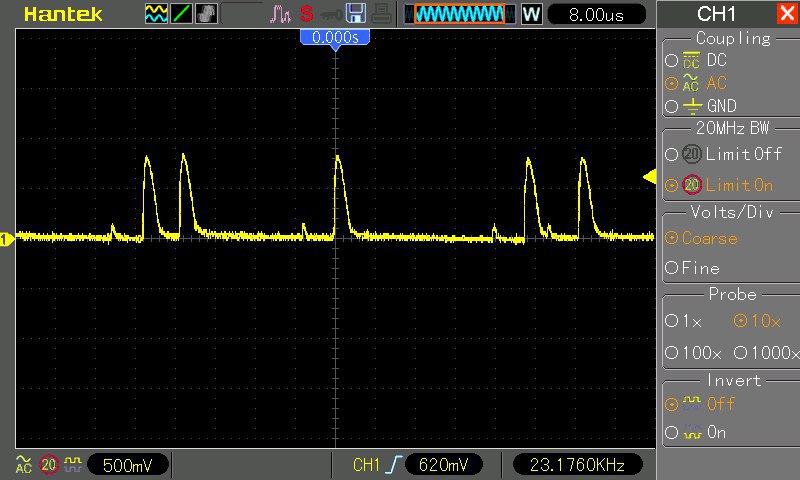

тем не менее измерения стали лучше. вот осциллограмы на выходном конденсаторе до LC фильтра
EP
EP

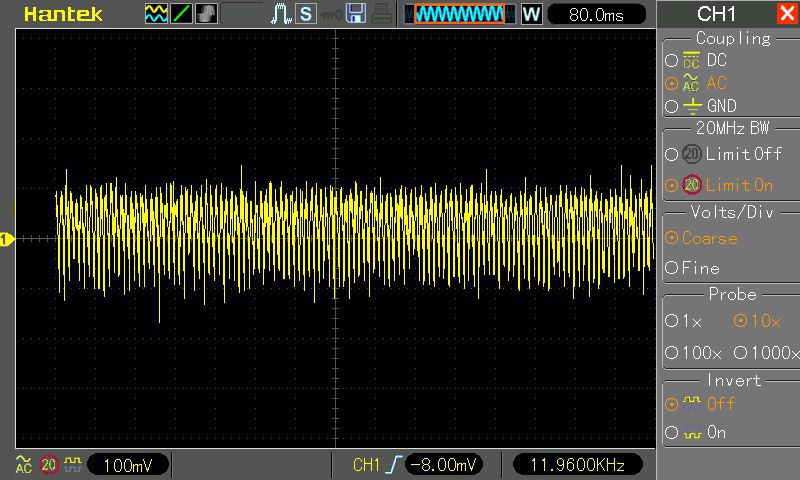

вот после LC фильтра 470 мкГн + 22 мкФ
EP
EP

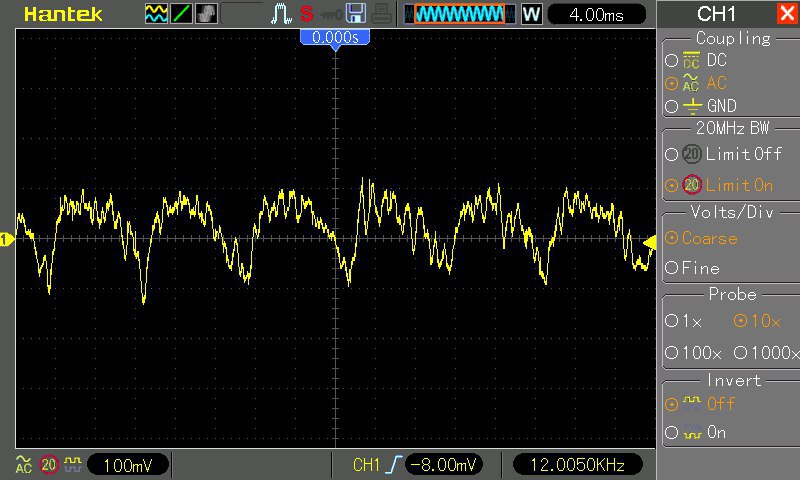

как видно осцилляции порядка 100 мВ
EP

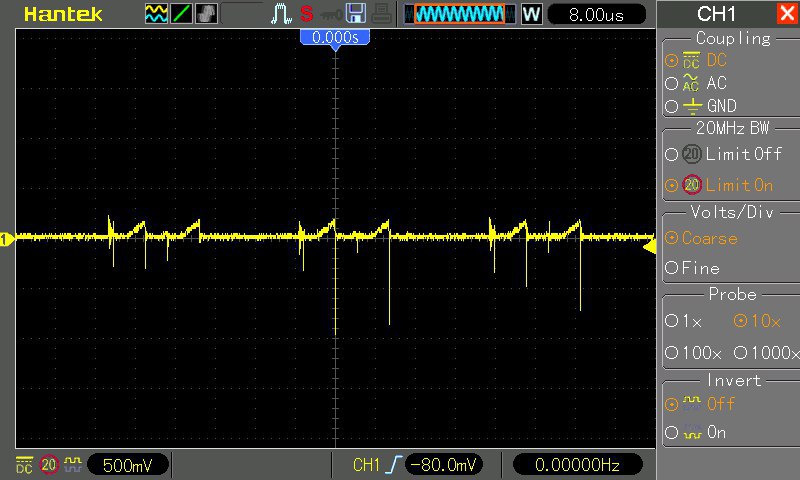

на токовом резисторе в цепи истока транзистора
EP

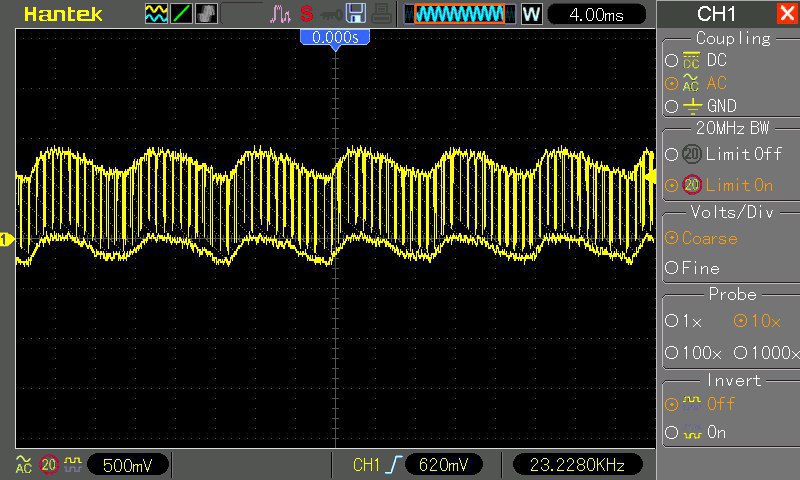

на стоке (напряжение питания ~25В)
EP
вроде бы все более менее, но шум в колонках все равно присутствует и его нет при линейном источнике питания. значит все же проблема в шуме испульсного
EP
кстати о кондерах, Evgeniy кондеры надеюсь C0G/NP0 в частотозадающих цепях, а литы с низким ЭПС?
на выходе стоит вот этот малый (https://www.digikey.com/product-detail/en/rubycon/450TXW100MEFC18X35/1189-1386-ND/3134342) и он зашунтирован керамикой 0.47 мкФ и 0.1 мкФ
EP
потребление по току не столь большое у схемы, но вроде ripple current у конденсатора приличный
