V
ну вот участок "источник-корпус" может давать наводку которая будет уже дёргать землю далеележащего усилителя, если я правильно себе представляю как там оно соединено
Size: a a a
2019 June 04
EP
EP

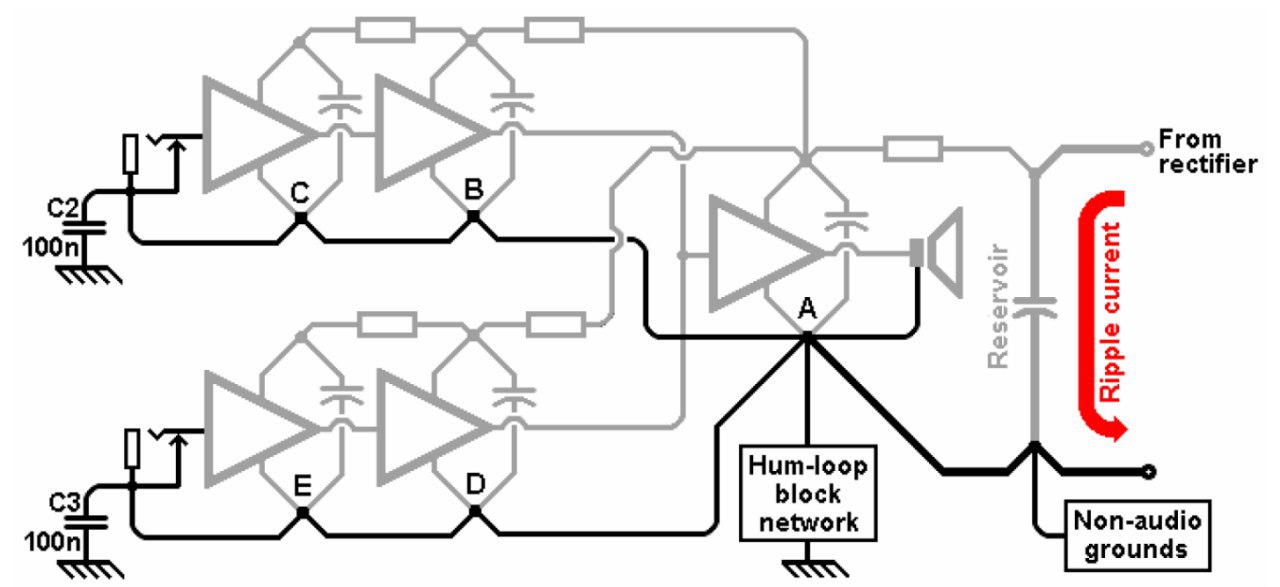

примерно вот так только без конденсаторов С2 С3 и hum-loop block network
EP
кстати во время тестирования усилитель отключен от источников сигнала
EP
даже пробьовал закоротить вход на землю. не помогло
V
Так где мозги этого сообщества? Почему до сих пор не наотвечено?
h
Evgeniy Panchenko

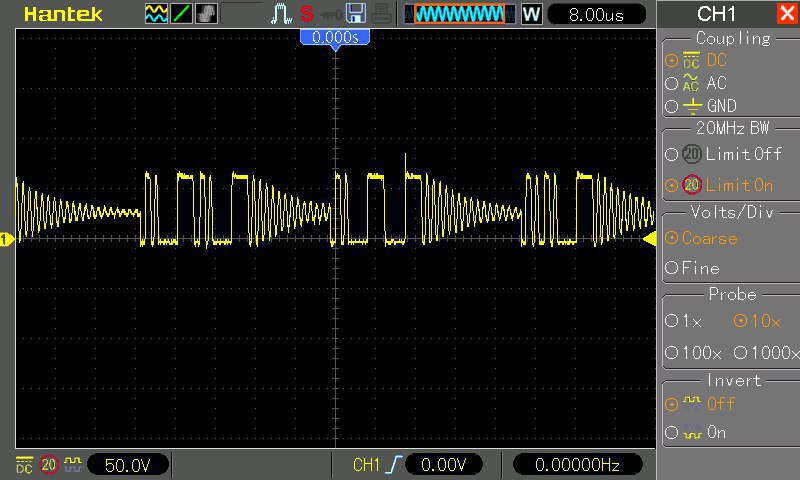

на стоке (напряжение питания ~25В)
У вас преобразователь работает в прерывистом режиме, либо он недогружен, либо неправильно рассчитан.
2019 June 05
VS
hardegor
У вас преобразователь работает в прерывистом режиме, либо он недогружен, либо неправильно рассчитан.
+1.
EP
hardegor
У вас преобразователь работает в прерывистом режиме, либо он недогружен, либо неправильно рассчитан.
Нагрузка на него динамическая, т.е он в любом случае будет скатываться в discontinuous mode. Вопрос в том почему это вызывает такие проблемы с помехами
l
Evgeniy Panchenko
Нагрузка на него динамическая, т.е он в любом случае будет скатываться в discontinuous mode. Вопрос в том почему это вызывает такие проблемы с помехами
диод выпрямительный пробвали шунтировать?
l
или диод поменять
EP
диод выпрямительный пробвали шунтировать?
К сожалению пока нет конденсаторов соответствующих. Заказал, должны приехать сегодня-завтра. Как раз попробую
EP
Я вот думаю может поменять резистор токовый в истоке на большего номинала. Это должно уменьшить ток заряда конденсатора выходного и соответственно сдвинуть точку в которой бп будет скатываться в прерывистый режим
l
где он может шуметь: 1. некачественные конденсаторы(проверябельно) 2. излучает трансформатор(лечится правильной намоткой, экранирующим слоем внутри и медной лентой поверх) 3. коммутация выпрямительного диода на выходе(кондёр/снаббер в палаллель на диод) 4. плохая разводка так, что шатает обратную связь/что-то током приподнимает над землёй и выходит из режима
l
5. ещё что-нибудь :)
l
но если на приёмнике слышно, то самое большое подозрение на диод
l
напомните кстати, как зовут тот диод который у вас там стоит сейчас?
l
можно было бы диод на карбиде кремния попытаться воткнуть, если завалялся где
EP
напомните кстати, как зовут тот диод который у вас там стоит сейчас?
BV
У меня было похожее когда у меня транзистор не успевал открываться в схеме. Но имеет ли такое объяснение в лампах я хз
