Использовал такую же как в даташите, подстроил под свои значения обратную связь и прочее и добавил диод в нижнее плечо.

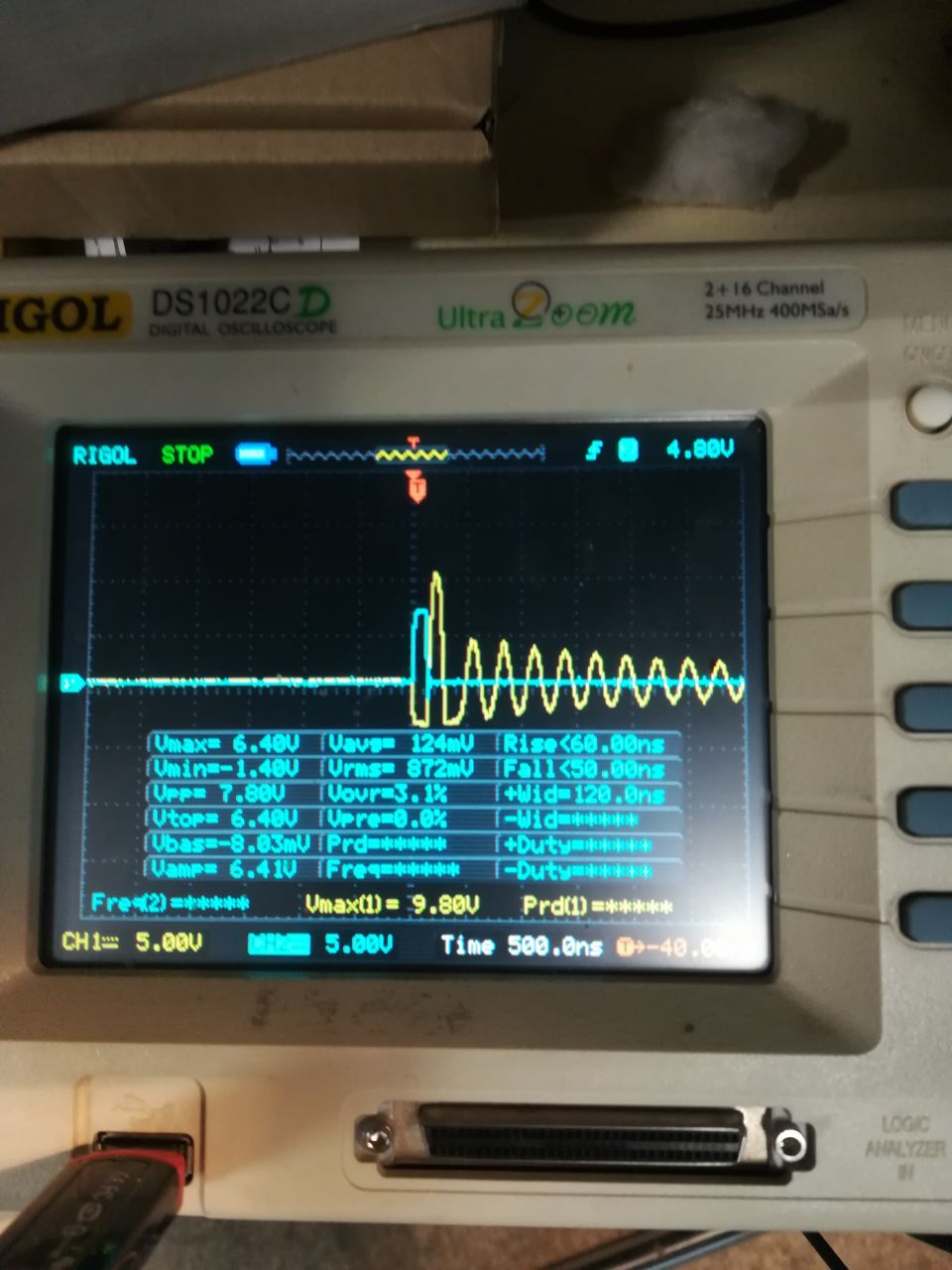

Сигналы на затвораз выглядят вот такф

На что?

Пиши нормально

На затворах транзисторов. Синий на нижнем плече, жёлтый на верхнем. Судя по графикам из даташита, выглядит так как будто заряд начинается и тут же останавливается, но ни одно из условий остановки заряда не выполняется. Сигнал обратной связи до 2.1В, напряжение с термистора в допуске, внутренние ldo не перегружены, по питанию помех нет. Как будто аккумулятор не потребляет ток.

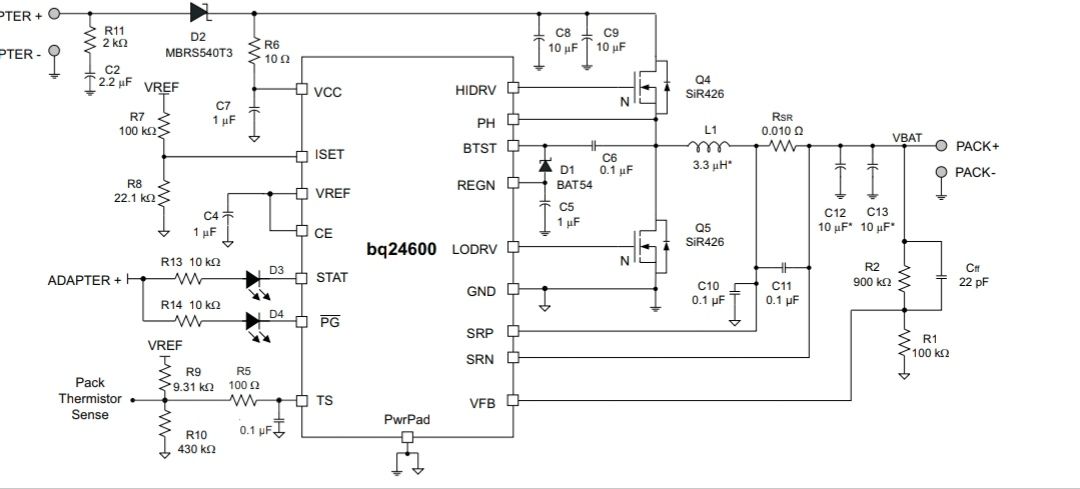

Схема вот такая

На кз че показывает?

Вне зависимости от наличия аккумулятора на затворы оказываются подтянуты к 0

А у кого-то запустился Genesys 2018 ?

Какова методика лечения?

Здравствуйте, коллеги!

А существует ли какие-то "мета-рекомендации", как в общем случае проверить плату, пришедшую с производства? Плата – ПЛИС, память, оптический трансивер, ЦАП, АЦП и немного обвеса.
И какие принципы для удобства такой проверки следует учесть при проектировании платы? А то изобретать велосипеды, идя всем коллективом по граблям, немного надоело…
В моём представлении ответ на мой вопрос – это всего пара абзацев текста и 1-2 списка. И объяснять такое должны на 1-2 курсе любой соответствующей специальности. Но я, наверное, слишком наивен и идеалистичен 😁

для этого и изобрели jtag?

Думаю, в общем случае схемотехники должны выкатывать минимальный тест

Что в какой последовательности проверять

Т.е. платы в целом слишком сильно разнятся, чтобы можно было прям что-то конкретное сказать для вашего случая

Во втором месте задаю вопрос, и второй раз первое, что отвечают – JTAG. Но интересует более общий, более системный уровень.
