2017 November 01
PK

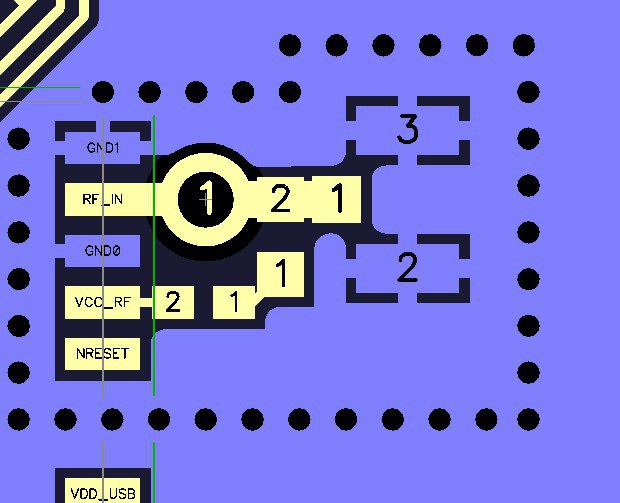

имнип, под ufl не должно быть земляного полигона
PK
и у модуля есть lna?
PK
Да, это Ublox M8N
PK
а как выглядит сторона с антеной?
С
имнип, под ufl не должно быть земляного полигона
Именно, один раз я так козу по входу словил
PK
Пустая, залитая землёй.
PK
прам как в референсе для этой антенны?
PK
Документации на антенны у меня нет, делал по руководству Ublox.
С
Кстати между патчем и рфином ничего не должно быть?
PK
Документации на антенны у меня нет, делал по руководству Ublox.
вот без этого нельзя
PK
даташит на антену в студию!
PK
На антенне написано G240 и какой-то логотип. Заказывал из Китая. 25х25х4 мм
PK
Кстати между патчем и рфином ничего не должно быть?
В документации на Ublox указано, что можно напрямую.
PK
К моему удивлению, нашел. http://www.inpaqgp.com/RF_Antenna/1.RF-PA1575MZ50I4G-Specification.pdf
PK

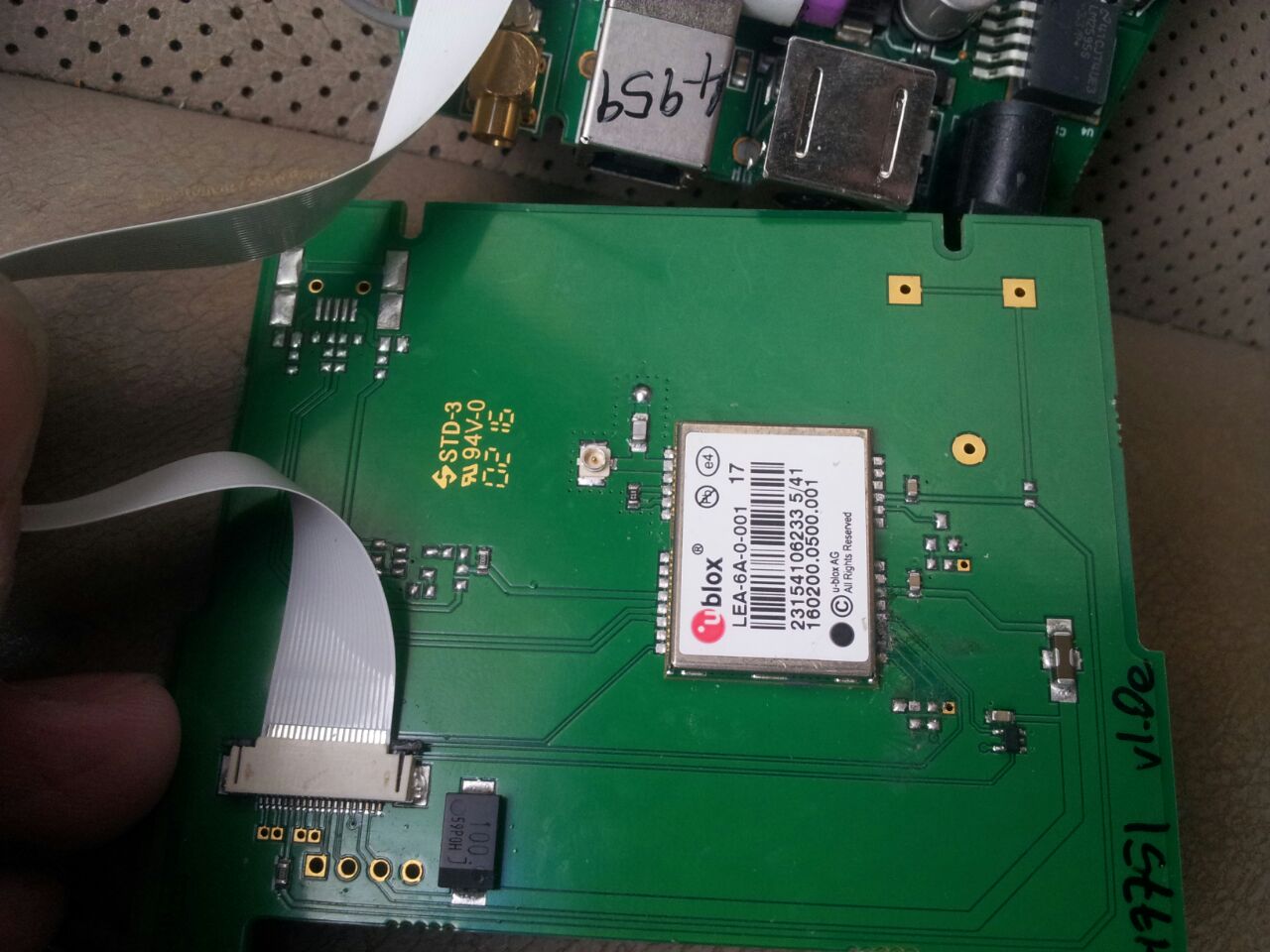

Вообще, мне не дает покоя вот эта конструкция. Она работает запредельно хорошо как с пассивным патчем, так и с активной антенной на u.FL. Хочу сделать так же.
С
FR-4?
PK
Где именно?
С
Плата?
PK
Я собираюсь применять FR4, на плате на последней картинке не знаю даже, но, думаю, что тоже FR4
