А фразу целиком увидеть можно?
ну как таковой фразы нет, есть степень фолдовости в таблице характеристик. Единственное, что есть в одной сноске: After 4-fold evaluation in the subsequent electronics
источник

Е

Елисей in ELECTRONIX
@Goshkat, интересоваться можно начинать отсюда
источник

Е

Елисей in ELECTRONIX
источник
2017 October 31

PK

P Kav in ELECTRONIX
Здравствуйте.
Кто-нибудь здесь разводил платы под GPS c пассивной антенной?
источник

D

Dominikanez in ELECTRONIX
P Kav
Здравствуйте.
Кто-нибудь здесь разводил платы под GPS c пассивной антенной?
привет, я разводил
источник

PK

P Kav in ELECTRONIX
Dominikanez
привет, я разводил

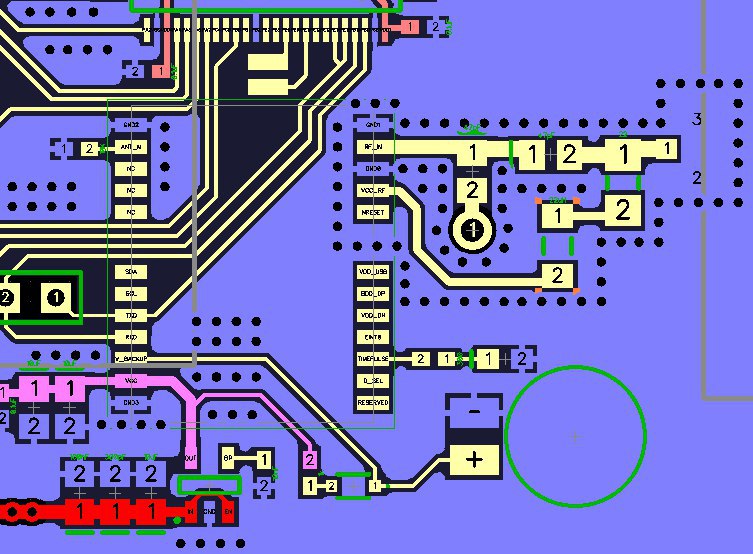

Это UBlox M8N. Есть ли тут какие-то явные косяки кроме дорожек под модулем?
источник

D

Dominikanez in ELECTRONIX
схему бы еще
источник

PK

P Kav in ELECTRONIX
Общие размеры платы 100 х 50 мм. Патчик на той стороне ничего не окружает, плоская плата, залитая землей почти полностью.
источник

PK

P Kav in ELECTRONIX
Так много? Я читал в документации, что 70х70 хватит для 25мм патча
источник

PK

P Kav in ELECTRONIX
У меня вот как раз нестабильные показатели приема, слабый очень. При этом вот эти модули работают на удивление хорошо, хотя у них вообще нет ground plane: https://ae01.alicdn.com/kf/HTB1b8kLRpXXXXXfapXXq6xXFXXXh/VKEL-GPS-V-KEL-5-VK2828T1G5L-GPS-GPS.jpg_640x640.jpg
источник

PK

P Kav in ELECTRONIX
У меня импульсный регулятор отдельно, на другой плате.
источник

PK

P Kav in ELECTRONIX
Он и есть с МШУ. Но у Ublox M8N тоже есть МШУ внутри
источник

PK

P Kav in ELECTRONIX
У меня ещё показатели нестабильны. То соберу плату - более-менее прилично принимает, а бывает соберу - вообще еле 5 спутников видит и постоянно отваливается. Пробовал мыть флюс, не мыть флюс, разницы никакой.
источник

PK

P Kav in ELECTRONIX
А можно увидеть вашу разводку? Или это секретная информация?
источник

PK

P Kav in ELECTRONIX
А есть мысли как это вообще диагностировать? Куда смотреть?
источник

PK

P Kav in ELECTRONIX
Подцепляю - работает хорошо.
источник

PK

P Kav in ELECTRONIX
До 50 дБ сигналы
источник

PK

P Kav in ELECTRONIX
Есть ещё HC-05 Bluetooth модули в двух экземплярах. Пробовал их отключать - ничего не меняется.  Схему, наверное, нарисую. Я, обычно, без неё обхожусь, плата двухслойная, по ней всё в редакторе видно.
источник

LD

Lock Dok in ELECTRONIX
Двухслойная
источник

LD

Lock Dok in ELECTRONIX
А импеданс норм рассчитан?
