Если мы режем резьбу, то бобышка поступательно движется. Резец на месте. По идее тут такая же резьба получилась которая получится в реальности

Есть 3D сплайн (путь), пусть будет расширяющаяся спираль, можно даже с переменным шагом. На его конце вспомогательная плоскость, на ней эскиз. При его протягивании должна получиться "правильная" (неперекрученная) резьба. При этом если сделать в любом месте пути сечение плоскостью, перпендикулярной этому пути в данном месте, то сечение будет точно такое же, как и в эскизе. Блин, долго словами объяснять и наверное непонятно...

Тогда по спирали запустить вырез. Но получится тоже самое что и в случае выше. Но там мы будет уже оперировать эскизом относительно спирали и можно получить другие варианты. Но и такой же как выше тоже сможем получить

Наверное для резьбы так правильнее, и результат как у Френет-режима (грани не перекручены), но разница есть: попробуйте ничего не меняя сделать только шаг очень большим и будет заметно.

Вот именно это интересно 😁

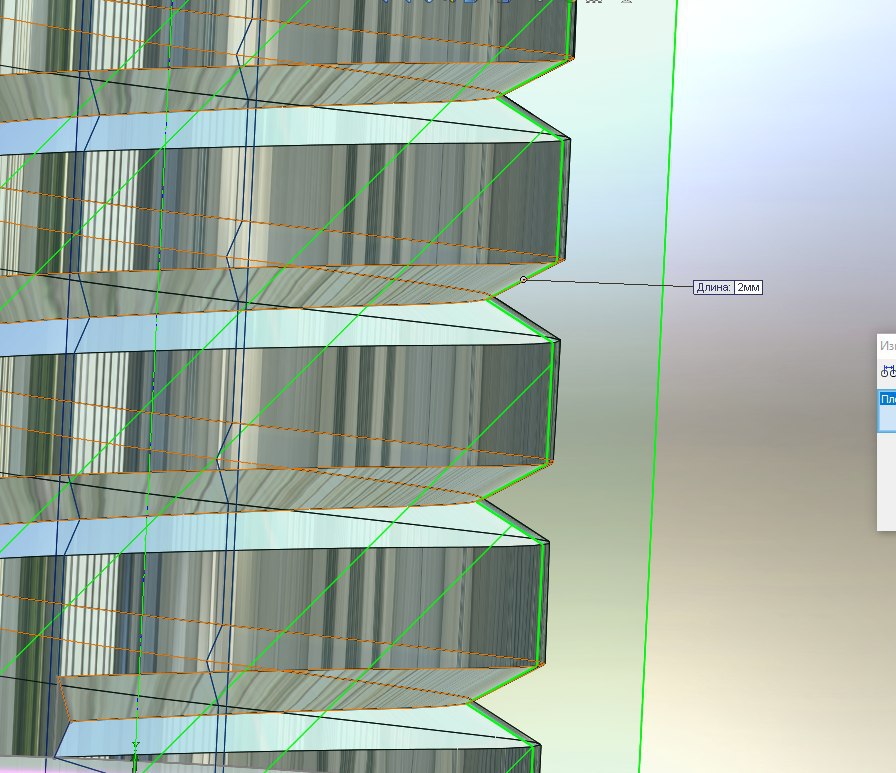

так же. 2 мм треугольник в сечении

Нет, я имею ввиду очень большой шаг. Допустим, полоборота или меньше на всю эту длину.

здесь уже путь - спираль. и уже относительно этого пути задаются параметры.

а там был путь - ось цилиндра.

Фьюжен по идее так же должен сделать. Только ему спираль нужна. Я что-то не нашел у него спирали

Эй босяки вы тут так быстро накидываете тем и няшных нюансов, что работая не успеваешь читать, а перечитывать когда не прочитанное? ..))

Во фьюже нет газодинамики пока (кроме той что для электроники)есть СНиПы по расчету величины ветровой нагрузки в зависимости от типа конструкции и скорости ветра

Инструмент коил

А дальше уже можно переходить и к расчету на прочность, но не всегда успешно. Зависит от отношения толщины к габаритам и материала. Композит и дерево - пока считать нельзя, без извращений и эксперементов

Опс, я наврал, фьюжен именно это отказывается делать, прямо сегодня я об этом уже тут писал (со скринами).

Классика. Резьбу трапецеидальную так и моделят. 😏

Скрин с шайбой гровера, выше, сегодня, точно так же и делает с треугольным профилем, с любым другим профилем. Ещё даже закрутить относительно себя можно этот профиль, но надо ли.
Фьюжен это тоже желает, но разбивает на сегменты готовый профиль, это выглядит не красиво, но это работает.

Да. Я его видел. И в принципе от него можно забрать спираль. Тело потом удалить

Всем всё понятно. Естественно, плоскость строится не на стандартных плоскостях системы координат, а на плоскости которую создали на спирали, которая перпендикулярна этой спирали. И сечение, построенное на этой плоскости, а потом отправленное по ней тоже в любом месте, будет перпендикулярно к траектории.
Блин, ребят, это ведь работает в любой САПР, изначально, по умолчанию, без каких либо выкрутасов.

Лучше делать Remove, а не Delete.
