Я достаточно далек от мира параметрического моделирования - просто потому что так и не встречал его рядом с собой в практике, не смотря на то, что лет 10-15 назад проявлял к нему интерес, в институте. Но практика увела меня в сторону. Скорее всего, это проблема лично моего профессионального пузыря, потому что я очень удивляюсь когда узнаю насколько богат сегодня мир алгоритмов и адаптивных технологий, в частности в сфере строительства.

Оказывается, в России есть крутейшие команды, посторившие всю свою деятельность в этом направлении. Вы только посмотрите на архитекторов SA lab - я залип на их сайте и работах.

В Телеграме они ведут свой около образовательный канал @SAlab_daily. Я читаю их уже несколько месяцев, и действительно - очень хороший контент.

SketchUp - отличный инструмент на своем поле, но сфера деятельности человека всегда шире, если вы хотите пойти дальше или продолжаете искать себя -  алгоритмическое проектирование точно нельзя пропускать мимо.


https://salab.org/

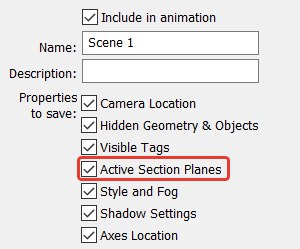

По просьбе чата, я подготовил урок по анимации секущей плоскости, о которой говорил ранее. Требуется некоторый опыт в SketchUp и сноровка, но я уверен - это может получится у каждого.

#animation #SectionPlane #tips #scene #style #SceneTransitions #ActiveCut #hide #outliner

https://telegra.ph/Section-Plane-animation-in-SketchUp-06-12

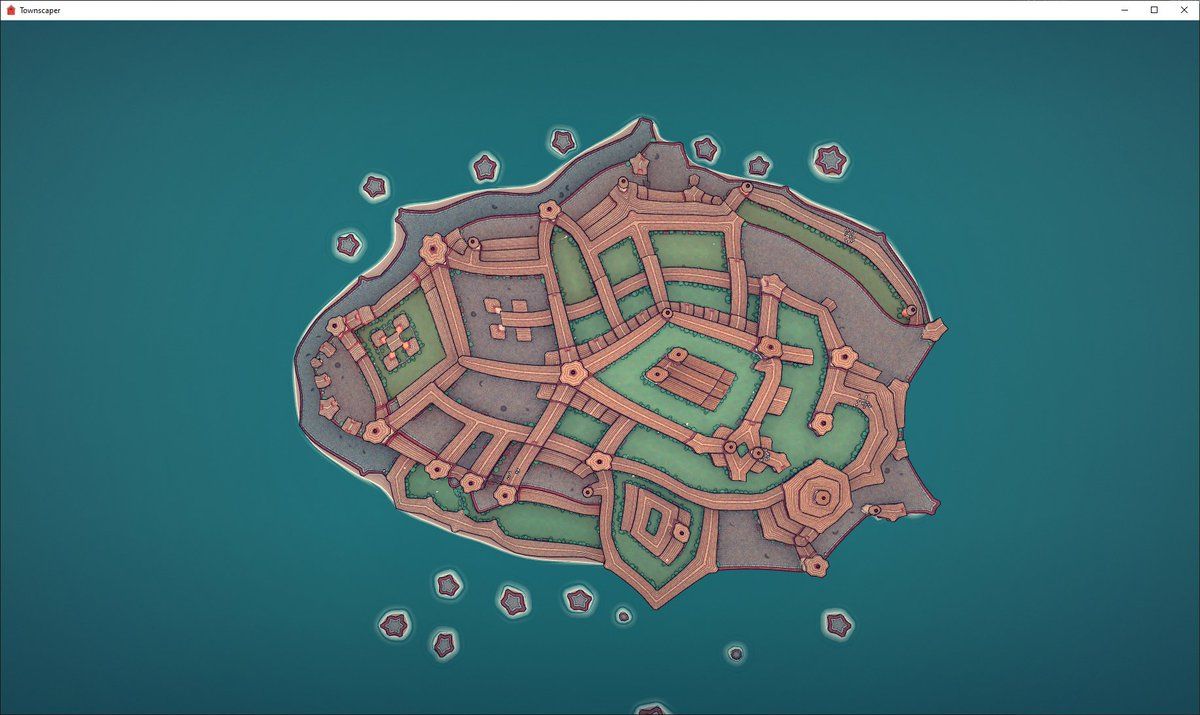

Смотрите какой интересный и по своему уникальный билдер вышел в ранний доступ. Это архитектурная игра Townscaper. За разработчиком я слежу уже несколько месяцев, после покупки его предыдущей прелести Bad North (про викингов в графике с таким же визуальным стилем).

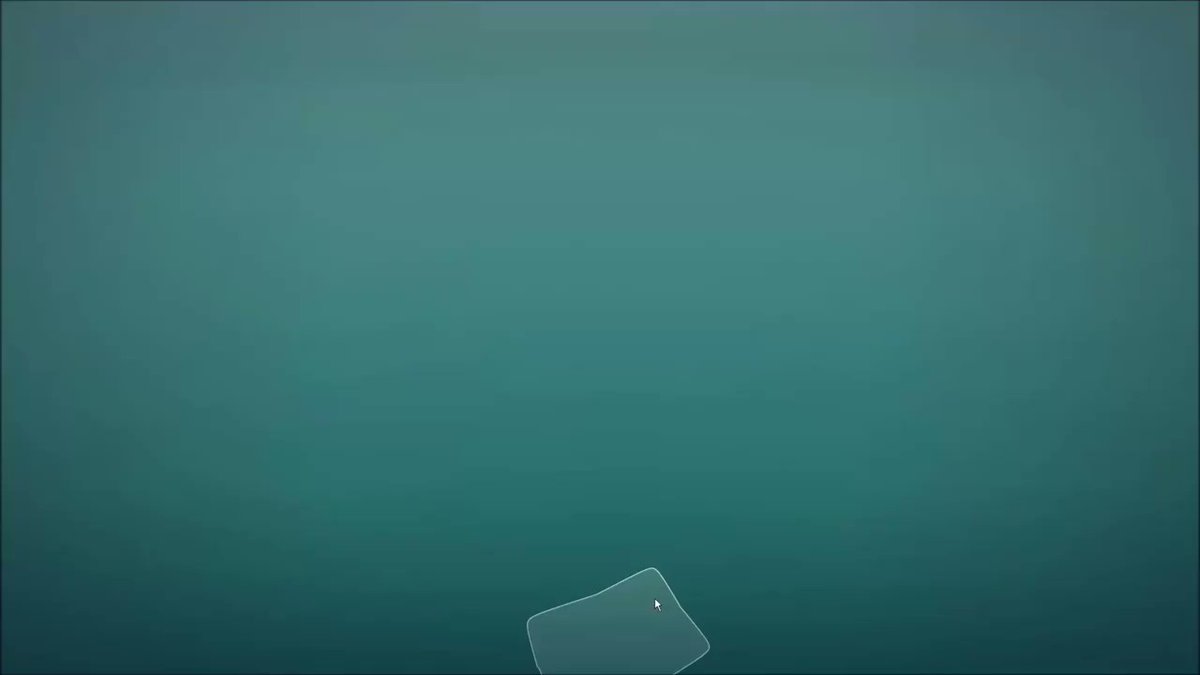

Без лишних слов просто посмотрите на геймплей:

https://twitter.com/OskSta/status/1277991976135204865?s=09

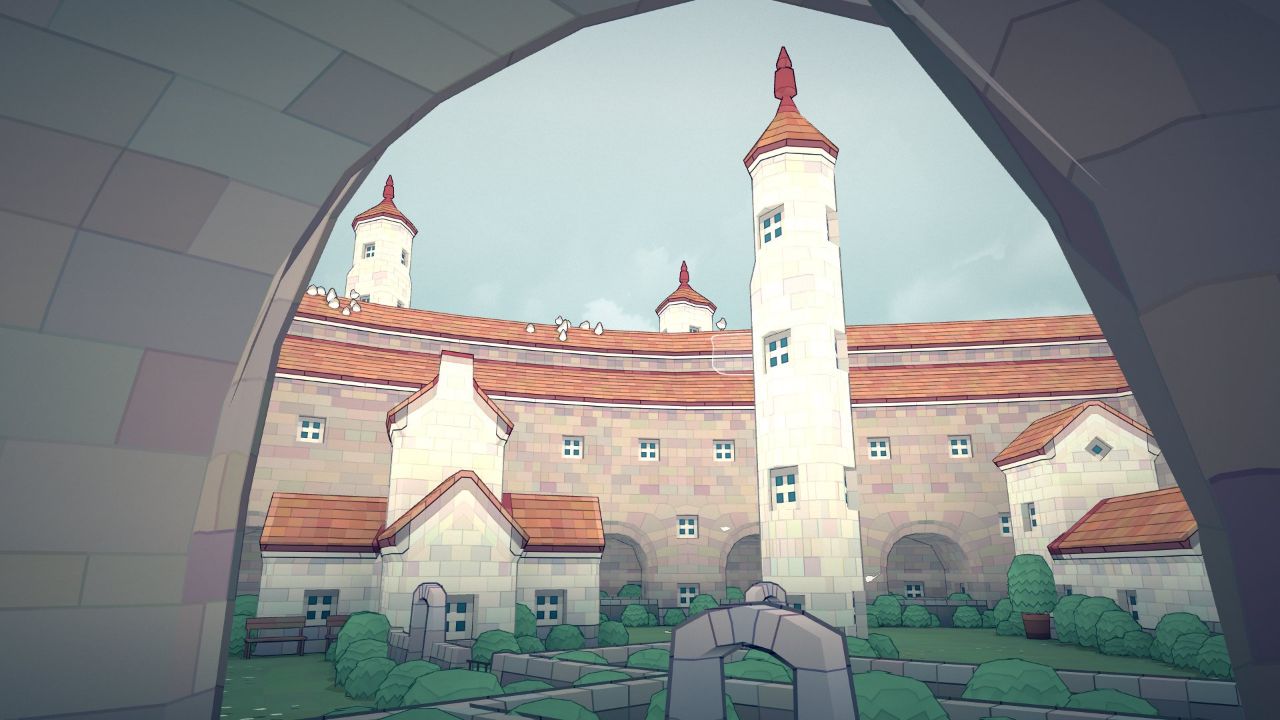

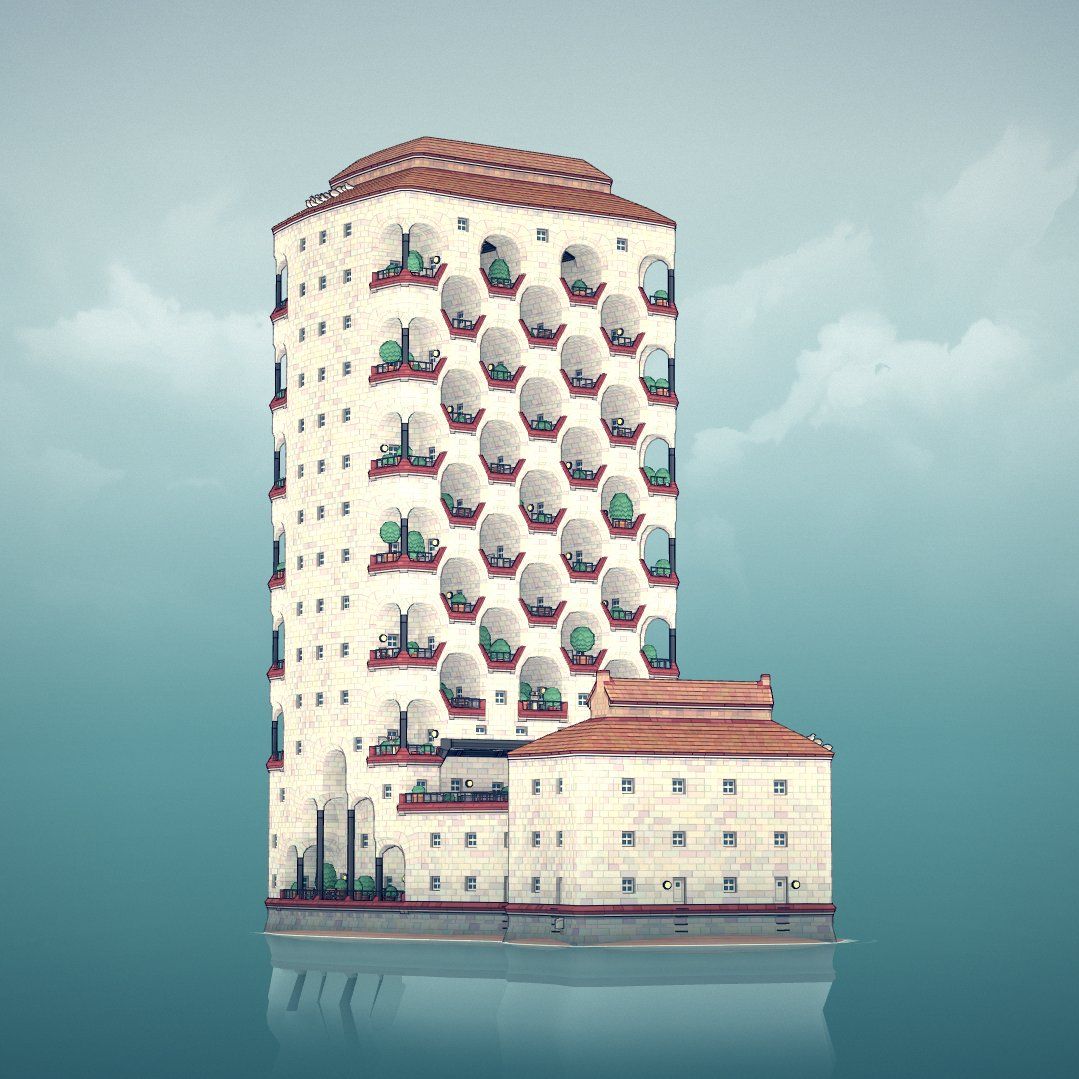

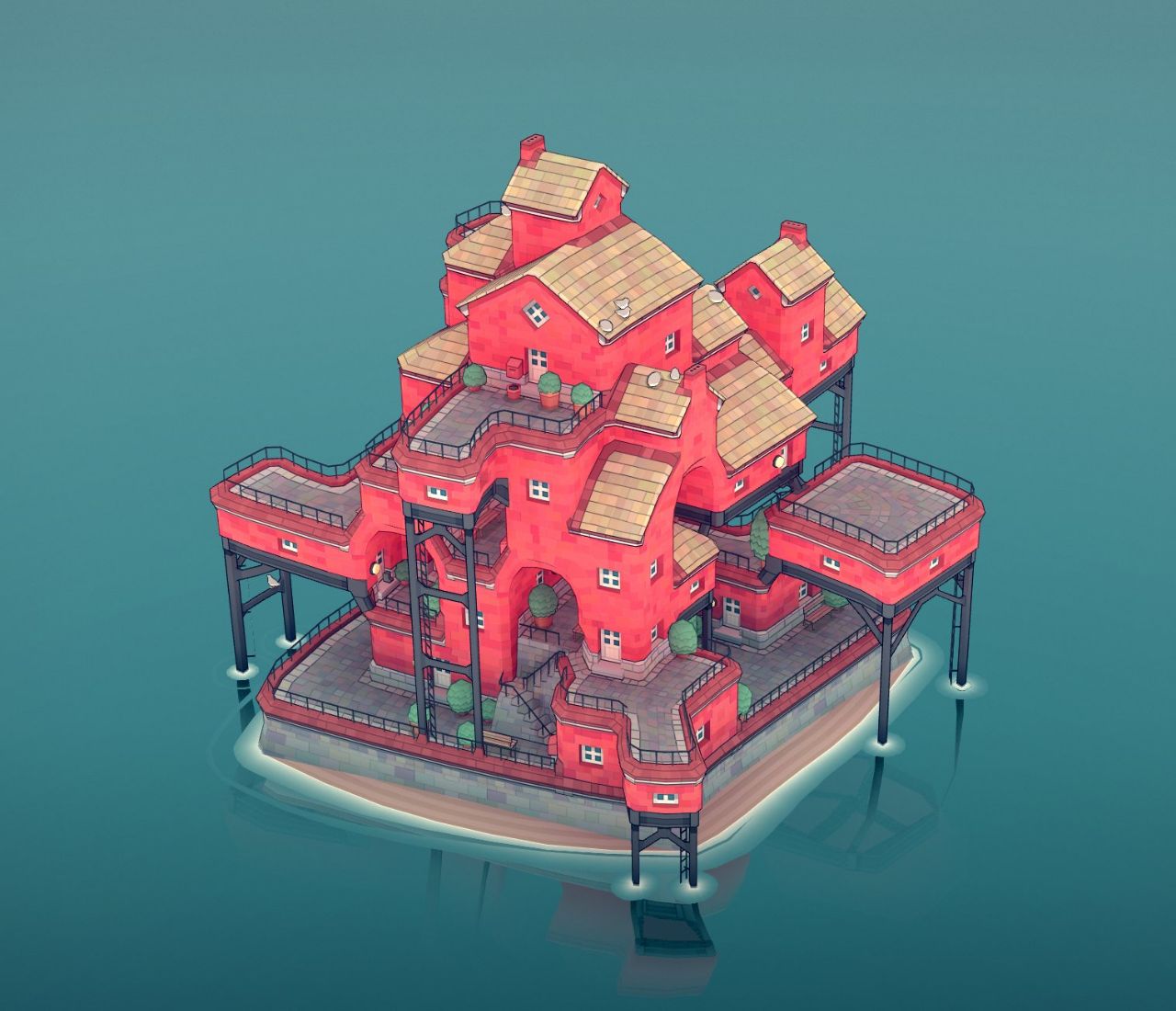

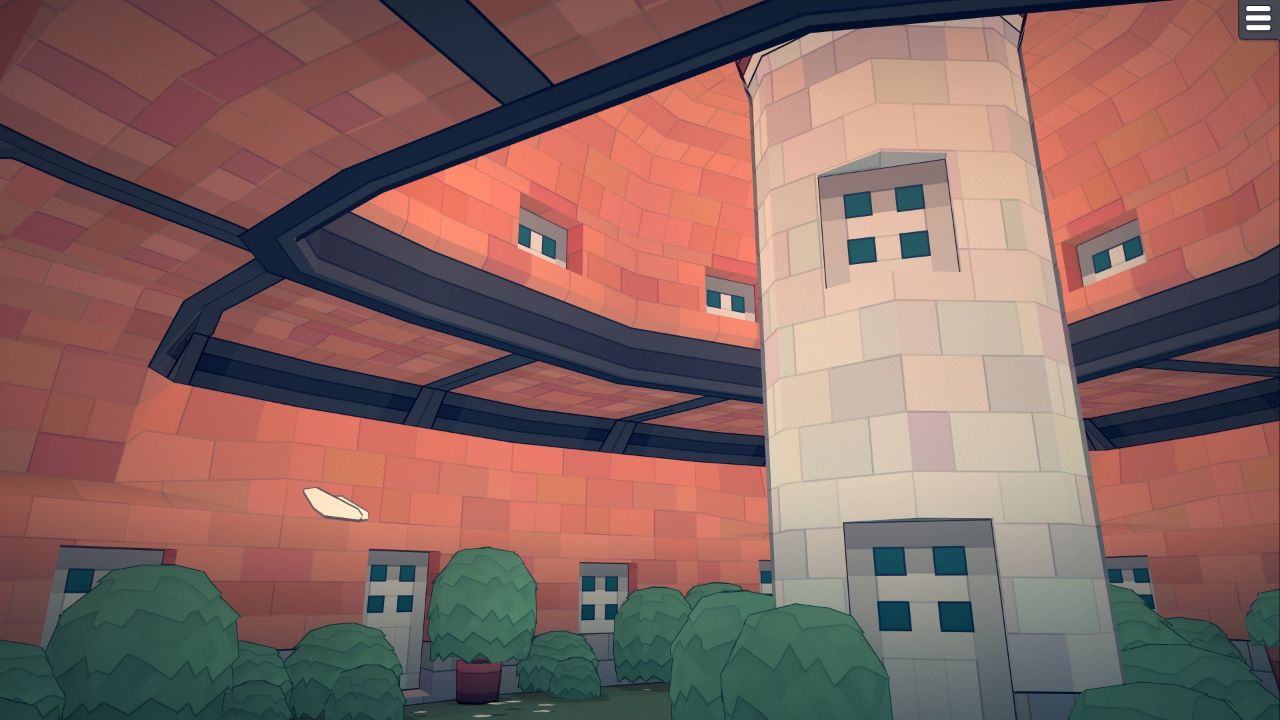

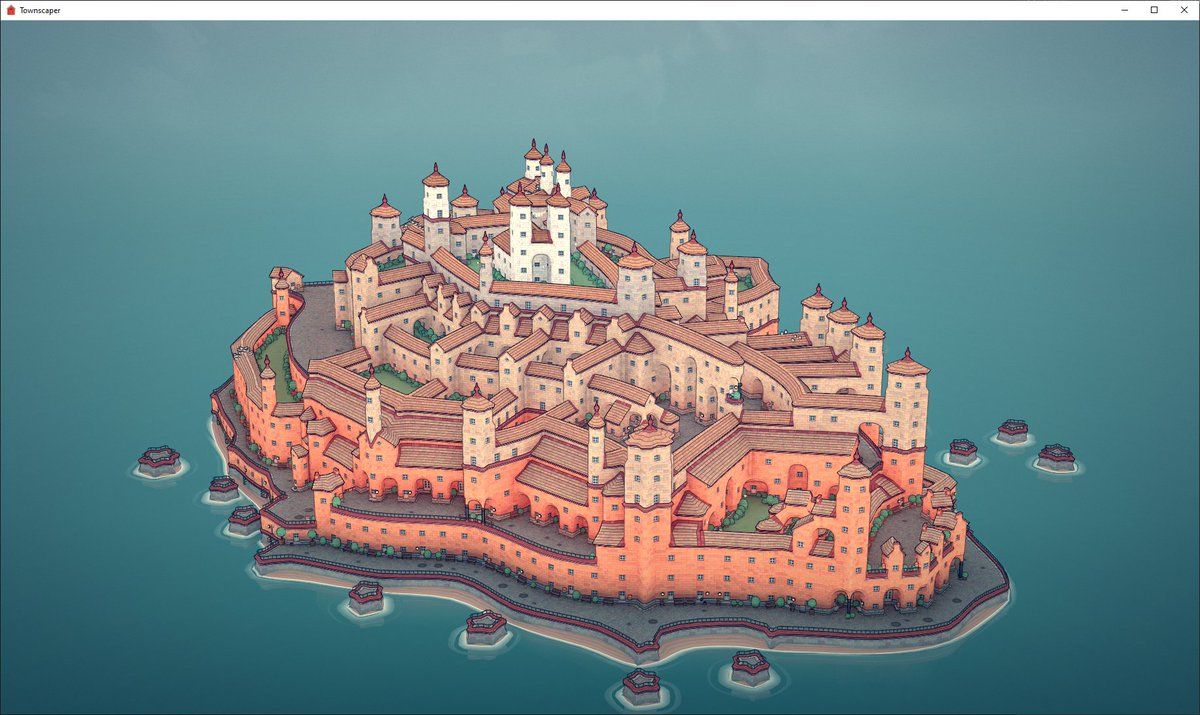

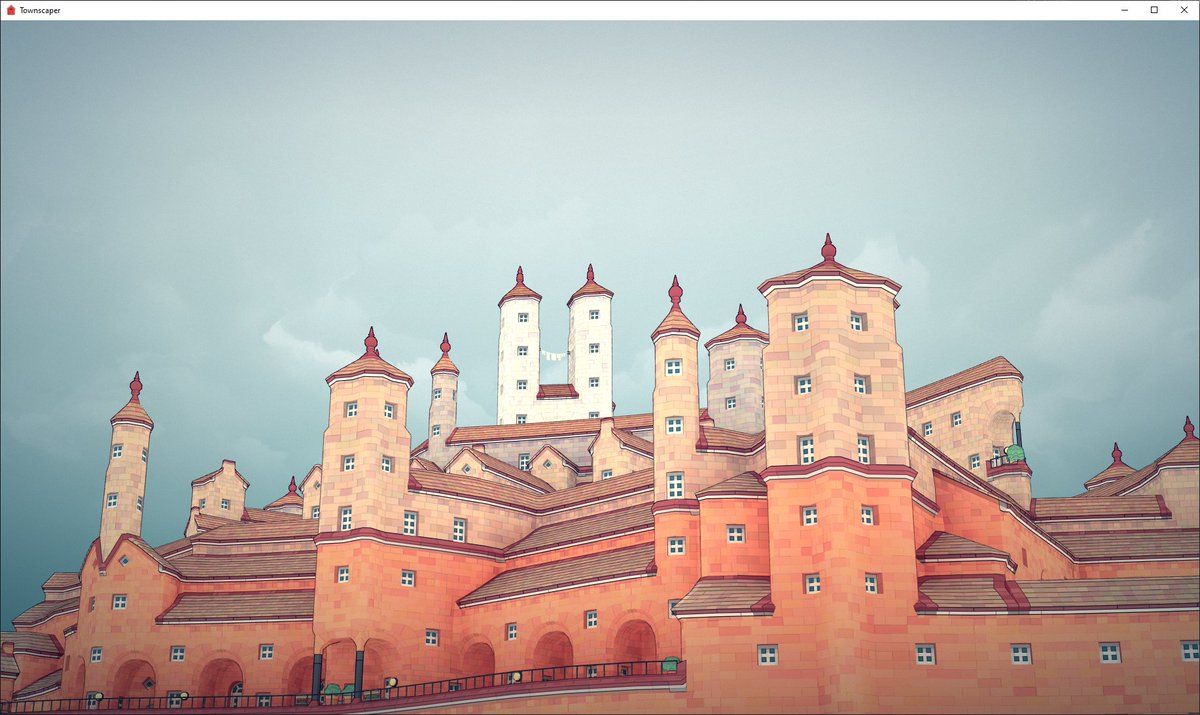

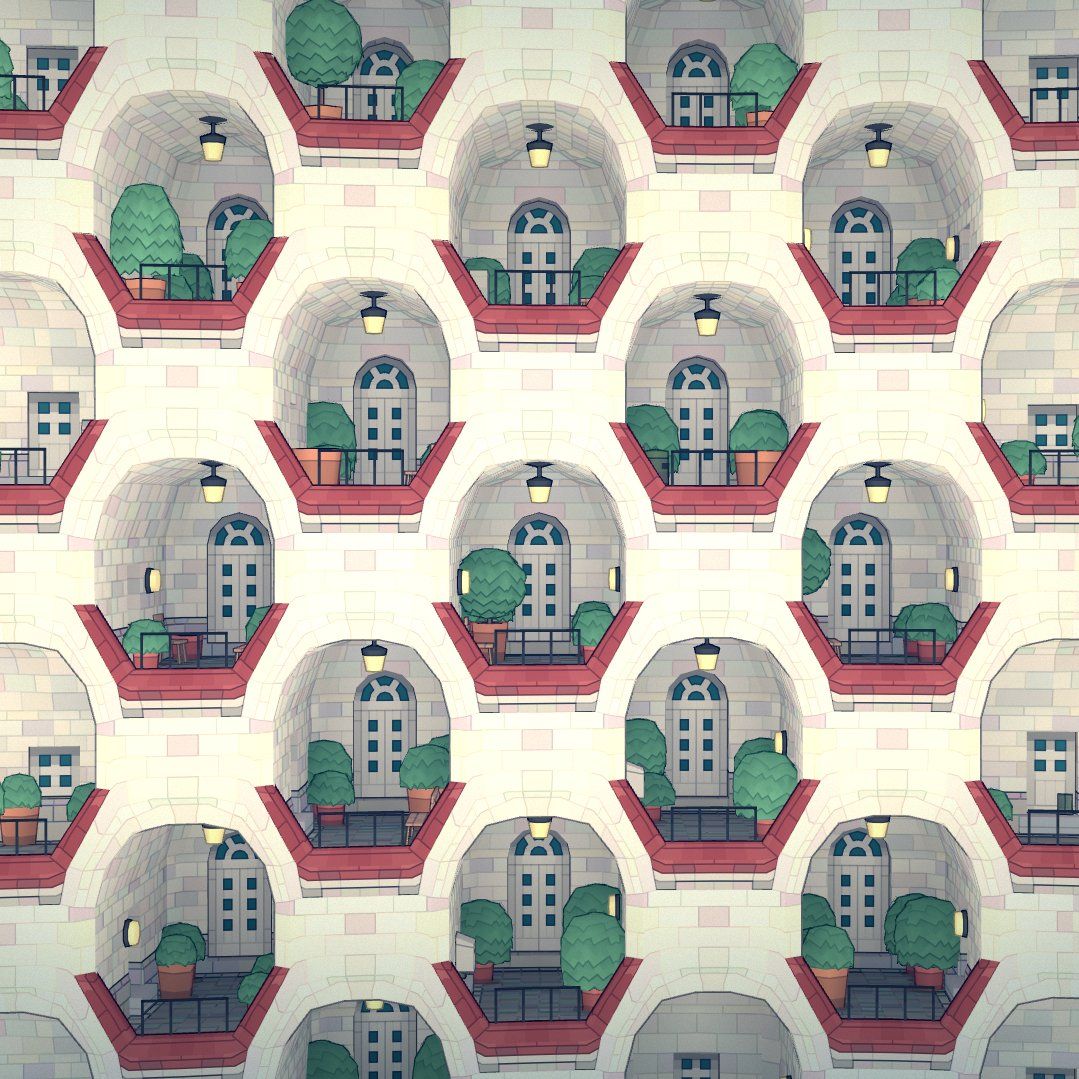

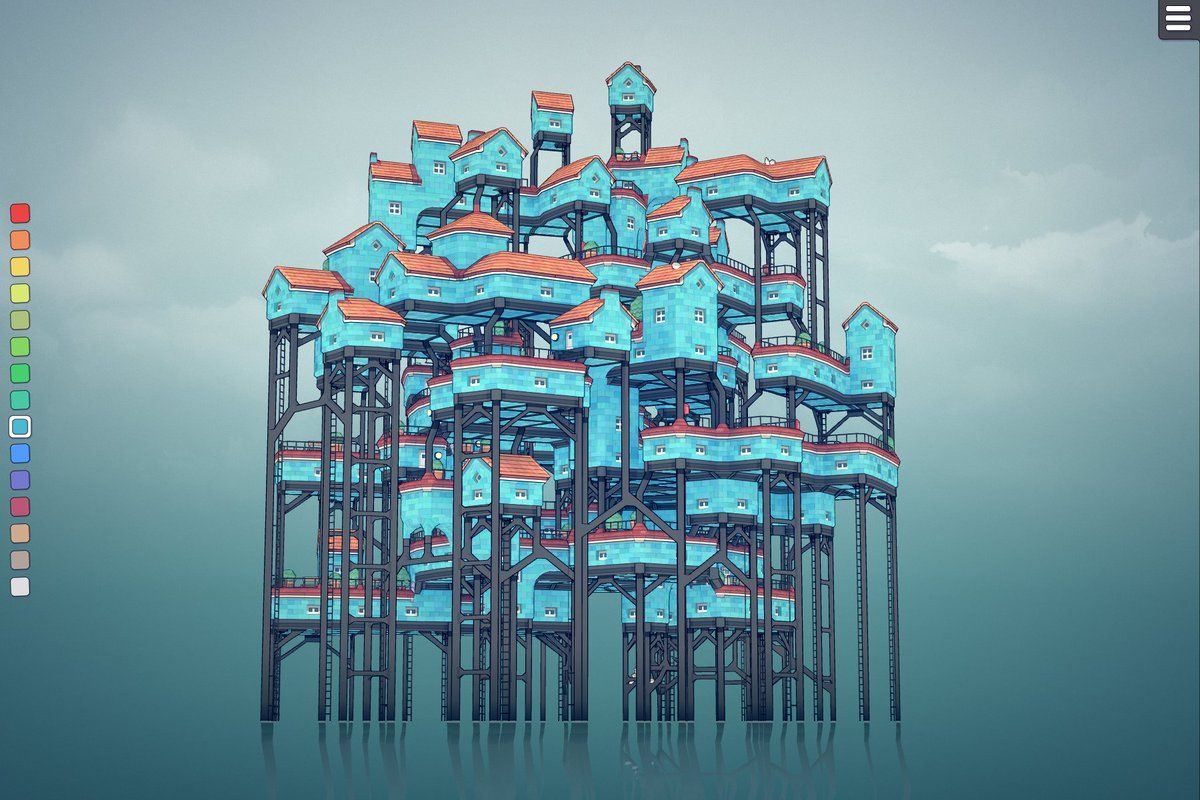

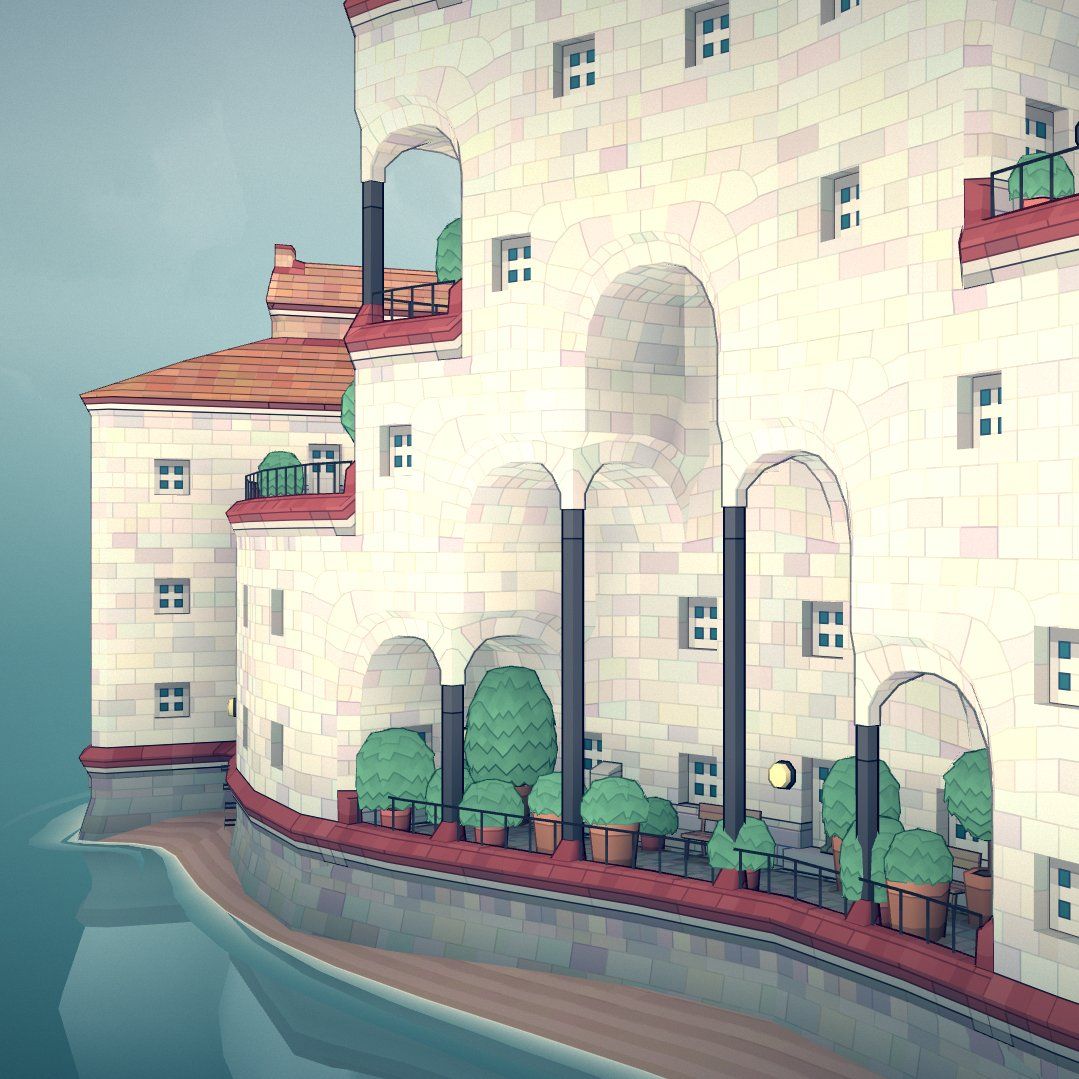

Вот вам подборка того, что уже делают пользователи в этой игре

🔺
Иногда на начальном этапе "белого моделирования" я делаю такие короткие клипы для всяких инстограмов компании.

Быстрый экспорт из SketchUp в Twinmotion, постановка пары камер и создание приманок для глаза. Никаких текстур - дух чистого SketchUp должен сохраниться.

🧘🏻‍♂️

#Twinmotion #render #mywork #guru

📌
Основные правила и советы, необходимые знать при работе с тегами tags (бывшие слои). Нарушения некоторых правил может запутать работу с моделью настолько, что она придёт в негодность.

1. Никогда не присваивайте теги сырой геометрии (geometry)! Вы не сможете проконтролировать их в дальнейшем. Назначайте Tags (слои) только объектам (Objects)

2. Не перемещайте "карандашик" у тегов - всегда оставляется его у Untagged не тронутым (если, конечно, вы не поехавший кукухой гений, бросивший вызов Вселенной)

3. В довесок к предыдущему: не отключайте видимость тега Untagged 🙏

4. Помните, что Tags (слои) подчиняются внутреннему и внешнему правилам, во избежание абсурдных и непонятных ситуаций в отображении объектов, когда верхний по иерархии объект с одним тегом, а внутренний - с другим

5. Используете Tags для регулировки отображаемых обьектов на чертежах в LayOut 2020 - там есть переключатель тегов модели

6. Выведите в какое-нибудь место экрана маленькую панель Tags (Toolbar, а не Tray) - там будет всегда отображаться тег выделенного объекта, без необходимости открывать его свойства (Entity info)

7. Изучите, чем отличаются Теги (бывшие слои) от Outliner (был пост про это), и в каких ситуациях может лучше НЕ использовать слои-тэги совсем.

#tags #objects #geometry #LayOut #entityinfo #toolbar #Outliner

🔥
Только сегодня хотел написать что ожидаю августовский апдейт скетчапа, но опасаюсь задержек, как он вышел.

SketchUp 2020.2

Будем смотреть, но если коротко и сухо:

- Weld теперь нативная команда, а не сторонний плагин. Этот плагин у меня был всегда, а если кто не знает - это простая команда собрать отрезки/ребра (line/edge) в единую кривую (curve);

- возможность отключать подсказки. Точнее отключать Linear Inference - автоматический поиск и подсказки к направляющим в пространстве модели. Это которые синие, красные, зелёные оси (axes) и пурпурные(розовые?) параллельные/перпендикулярные напрявляющие. Привязку к объектам это не затрагивает;

- в LayOut теперь можно перерисовывать стили линий, пришедших из 3d модели. То есть, независимо от модели определять их толщину, цвет, штриховку и ее масштаб. Реализация через тэги (tags). Процесс назван #Overrides - что можно считать новым термином для мира SketchUp

- в LayOut обещают улучшенную производительность при выделении, перемещении и т.д объектов в больших документах

- изменения в процессе установки программы 🤷🏻‍♂. Различны для Mac и Windows

#weld #edges #line #curve #LinearInference #axes #tags #LayOut

https://help.sketchup.com/en/current-release-notes#whats-new-su-2020.2
