Цифровая подстанция

2018 September 13

M

Mihail in Цифровая подстанция
Итог моих экспериментов.
Отличий в кадрах HSR не выявлено, в оба порта LAN A и LAN B выдаются идентичные кадры. Метки Path, Network Id, Lane ID - одинаковы по обоим портам.

РедБокс MOXA PT-G503 такие кадры понимает, предположительно откидывает второй кадр с таким же Sequence number и наверх выдает только 1 кадр.
Зеркалирование портов в РедБокс MOXA PT-G503 не позволяет увидеть метку HSR. Поэтому для просмотра HSR-кадров использовал:
1. Прямое подключение ноута к портам REF615.
2. Подключение двух портов REF615 LAN A и LAN B в одну ЛВС.
Во втором случае в сети появлялось с разницей 1 мкс два идентичных кадра.

Похоже REF615 с целью экономии времени и вычислительных ресурсов в режиме HSR отправляет в оба порта два одинаковых кадра.
источник

АВ

Андрей Варфоломеев in Цифровая подстанция
Похоже REF615 с целью ......
Может стоит запросить у производителя. Интересно что ответят
источник

RF

Roman Fedorov in Цифровая подстанция
Mihail
Итог моих экспериментов.
Отличий в кадрах HSR не выявлено, в оба порта LAN A и LAN B выдаются идентичные кадры. Метки Path, Network Id, Lane ID - одинаковы по обоим портам.

РедБокс MOXA PT-G503 такие кадры понимает, предположительно откидывает второй кадр с таким же Sequence number и наверх выдает только 1 кадр.
Зеркалирование портов в РедБокс MOXA PT-G503 не позволяет увидеть метку HSR. Поэтому для просмотра HSR-кадров использовал:
1. Прямое подключение ноута к портам REF615.
2. Подключение двух портов REF615 LAN A и LAN B в одну ЛВС.
Во втором случае в сети появлялось с разницей 1 мкс два идентичных кадра.

Похоже REF615 с целью экономии времени и вычислительных ресурсов в режиме HSR отправляет в оба порта два одинаковых кадра.
Сам  REF615 точно в режиме hsr работает?
источник

RF

Roman Fedorov in Цифровая подстанция
Похоже на работу в режиме коммутатора
источник

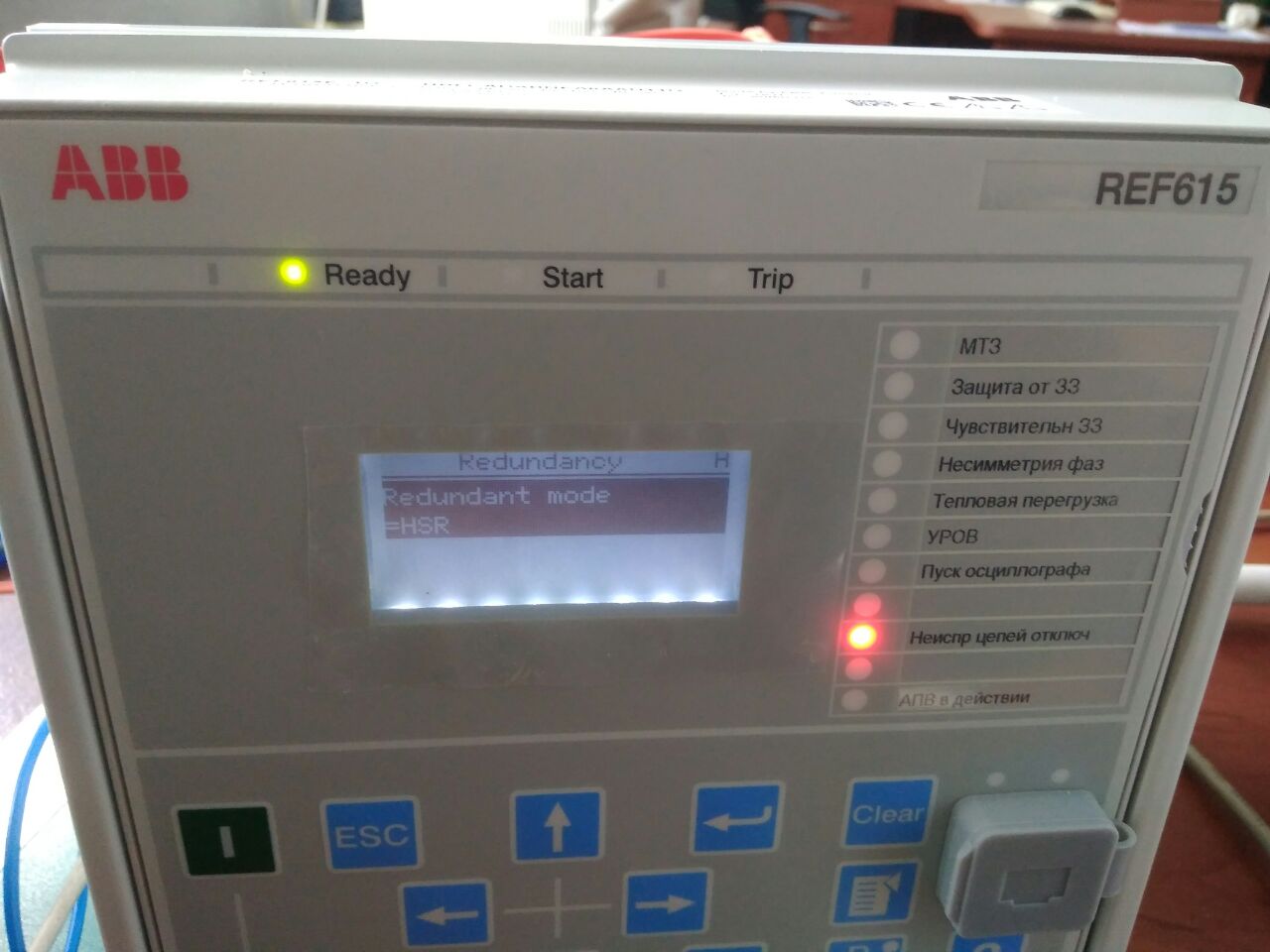

M

Mihail in Цифровая подстанция
источник

VK

Valentyn Kaplun in Цифровая подстанция
источник

НМ

Никита Малышев in Цифровая подстанция
Все написано в стандарте: lane id MAY BE (не must be) set to 0 or 1
источник

НМ

Никита Малышев in Цифровая подстанция
В дополнение: HSR можно гонять через обычные коммутаторы (в частности ruggedcom) т.е. Hsr-устройство - коммутатор - hsr-устройство - коммутатор (кольцо)
источник

НМ

Никита Малышев in Цифровая подстанция
Проверено на практике
источник
2018 September 14

NK

ID:155857173 in Цифровая подстанция
- Папа, сколько будет десять в кубе?
- одна тысяча, двадцать четыре, сынок!

С прошедшим 256 днём- днём программиста!
источник

AA

Alex Anoshin in Цифровая подстанция
Никита Малышев
В дополнение: HSR можно гонять через обычные коммутаторы (в частности ruggedcom) т.е. Hsr-устройство - коммутатор - hsr-устройство - коммутатор (кольцо)
Ох и зря же вы это написали. Я уже вижу проекты с такими схемами. В страшном сне 🧟‍♂️
источник

SV

Sergei Voronov in Цифровая подстанция
Хе-хе-хе.
источник

НМ

Никита Малышев in Цифровая подстанция
Вопрос был лишь только в том, что можно это физически сделать или нет. Ответ: можно. Ну а проектировщики данных решений уже сами должны включать голову: а нужно ли?
источник

Z

Zahar in Цифровая подстанция
И так пойдет)))
источник

AA

Alex Anoshin in Цифровая подстанция
Голову надо включать всегда )
источник

NK

ID:155857173 in Цифровая подстанция
Опасно это - на голову расчитывать...
источник

SV

Sergei Voronov in Цифровая подстанция
ID:155857173
Опасно это - на голову расчитывать...
Смотря на чью. Вон НТЦ ФСК помниться по пять листов замечаний рисовали, а сейчас удивляет если до половины листика дотягиваем:)
источник

SV

Sergei Voronov in Цифровая подстанция
Никита Малышев
Вопрос был лишь только в том, что можно это физически сделать или нет. Ответ: можно. Ну а проектировщики данных решений уже сами должны включать голову: а нужно ли?
Вообще это открывает некоторые возможности :)
источник

SV

Sergei Voronov in Цифровая подстанция
Для многих они прозвучат дико, жалко что у меня базы нет по оборудованию.
источник

NK

ID:155857173 in Цифровая подстанция
Проектировщик как женщина, которую нельзя оставлять одну чтобы она думала
