MM
Foto de Miguel Mendoza
Size: a a a
2018 September 13
MM

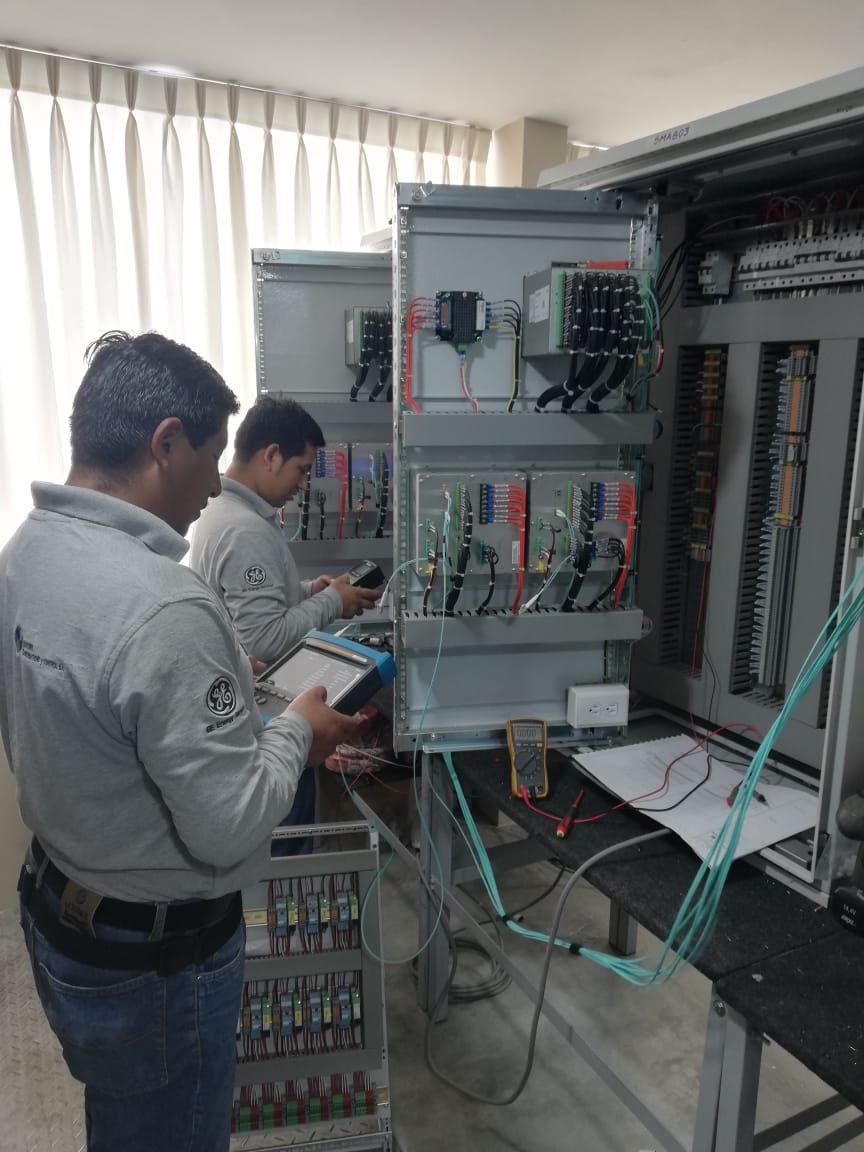

Работаем на новую ЦПС Сан Мигель
SV
Классная спецовка :)
SV
Щитовой прибор ион6200?
MM
На 60кв да
MM
На 220 ион7650
MM
220кв
M
Коллеги, доброе утро! Включил в локальную сеть два резервируемых порта (LAN A и LAN B) терминала REF615 c HSR-резервированием. Вижу в сети только пакеты Lane A, почему нет пакетов c меткой Lane B. Может знаете в чем дело?
M
Если включаю только один порт, независимо от того это порт LAN A или порт LAN B, в сети вижу пакеты с меткой Lane A.
M
В режиме PRP есть как пакеты LAN A так и LAN B.
Е
А как и где смотрите?
Е
Через зеркалирование портов?
M
Wireshark'ом контролирую GOOSE-сообщения. Без зеркалирования - GOOSE по идее распространяются по всей ЛВС.
AA
@antonnd Валерий @Scaut уточнения по LSVS / LGOS
Со стороны ФСК ЕЭС было требование предусмотреть в устройстве кнопку выбора источника SV от ТН (насколько я понимаю, кнопка физическая).
Соответственно, далее было предложено следующее:
Предварительно устройство подписывается на оба потока. Если посмотреть на любой ЛУ защиты (прим. PTOC), то в явном виде не указаны входы по току-> входные аналоговые данные, подаваемые на алгоритм, интепретируемый данным ЛУ, остается за кадром. В явном виде для архитектуры 3 у нас есть ЛУ ТТ/ТН (в MU), показывающий источник информации, на стороне приемника (терминал РЗ) у нас есть подписка. Нам осталось в явном виде показать, какой из 2-х потоков мы используем. Для мониторинга SV на стороне подписчика у нас есть ЛУ LSVS для каждого принимаемого потока, для потока 1 LSVS1 и для потока LSVS2. Объект St (статус подписки) для обоих потоков true. Для выдачи информации о том, какой поток применяется в алгоритме на данный момент, введем объект данных ActStrm (Active stream) (SPC для управления с помощью кнопки), показывающий, что информация от данного потока используется в устройстве для работы. Имеем одну кнопку которая воздействует на объекты LSVS1.ActStrm и LSVS2.ActStrm
Со стороны ФСК ЕЭС было требование предусмотреть в устройстве кнопку выбора источника SV от ТН (насколько я понимаю, кнопка физическая).
Соответственно, далее было предложено следующее:
Предварительно устройство подписывается на оба потока. Если посмотреть на любой ЛУ защиты (прим. PTOC), то в явном виде не указаны входы по току-> входные аналоговые данные, подаваемые на алгоритм, интепретируемый данным ЛУ, остается за кадром. В явном виде для архитектуры 3 у нас есть ЛУ ТТ/ТН (в MU), показывающий источник информации, на стороне приемника (терминал РЗ) у нас есть подписка. Нам осталось в явном виде показать, какой из 2-х потоков мы используем. Для мониторинга SV на стороне подписчика у нас есть ЛУ LSVS для каждого принимаемого потока, для потока 1 LSVS1 и для потока LSVS2. Объект St (статус подписки) для обоих потоков true. Для выдачи информации о том, какой поток применяется в алгоритме на данный момент, введем объект данных ActStrm (Active stream) (SPC для управления с помощью кнопки), показывающий, что информация от данного потока используется в устройстве для работы. Имеем одну кнопку которая воздействует на объекты LSVS1.ActStrm и LSVS2.ActStrm
Е
Mihail
Wireshark'ом контролирую GOOSE-сообщения. Без зеркалирования - GOOSE по идее распространяются по всей ЛВС.
Пробовали по очерки напрямую к портам подключаться?
M
Пробовали по очерки напрямую к портам подключаться?
идея! пока что нет
M
Пробовали по очерки напрямую к портам подключаться?
подключался напрямую по очереди к обоим портам, картина такая же - кадры только с меткой Lane A
Е
В обоих и портах гуси? С A?
M
да
AA
Потому что это LaneId
