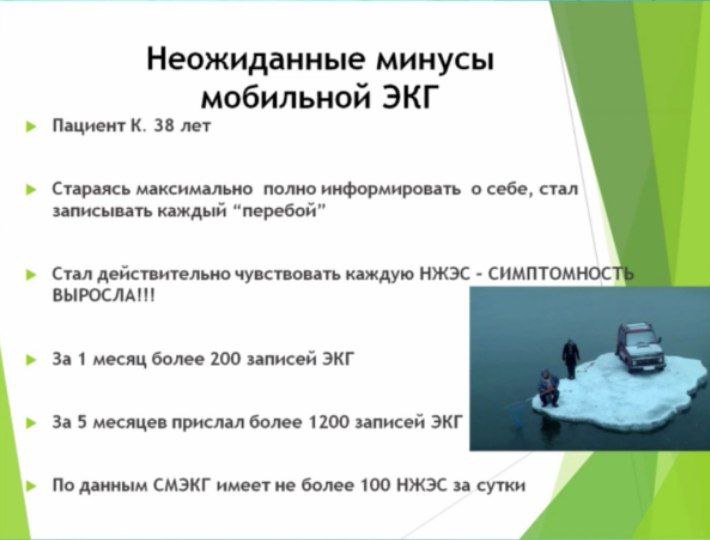

Минусы мобильной экг

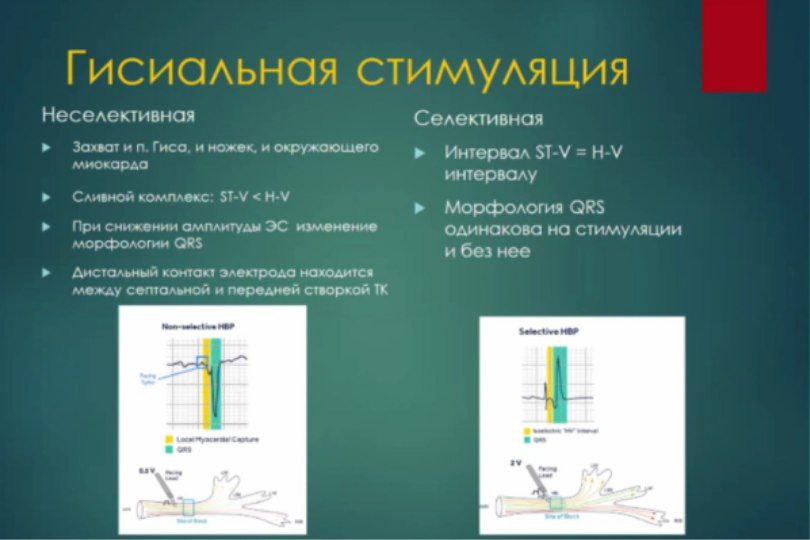

Гисиальная стимуляция

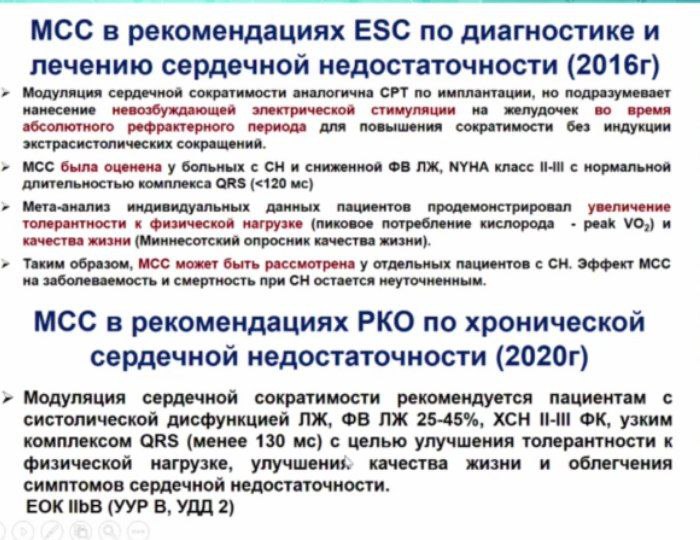

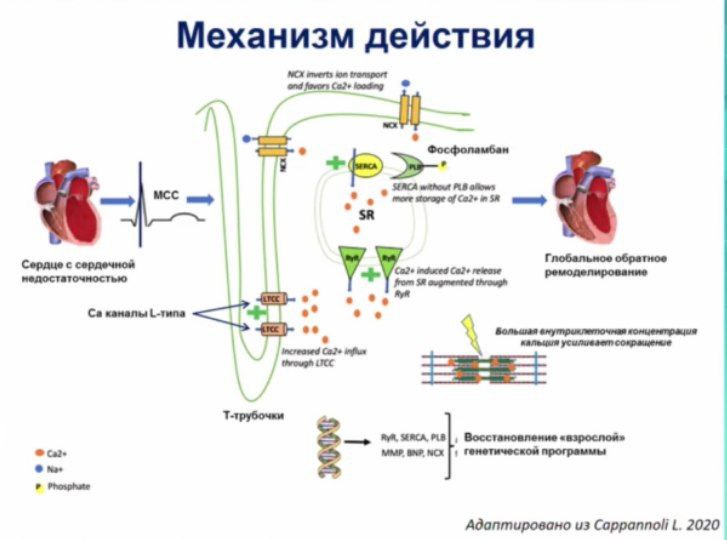

Модуляция сердечной сократимости (МСС)

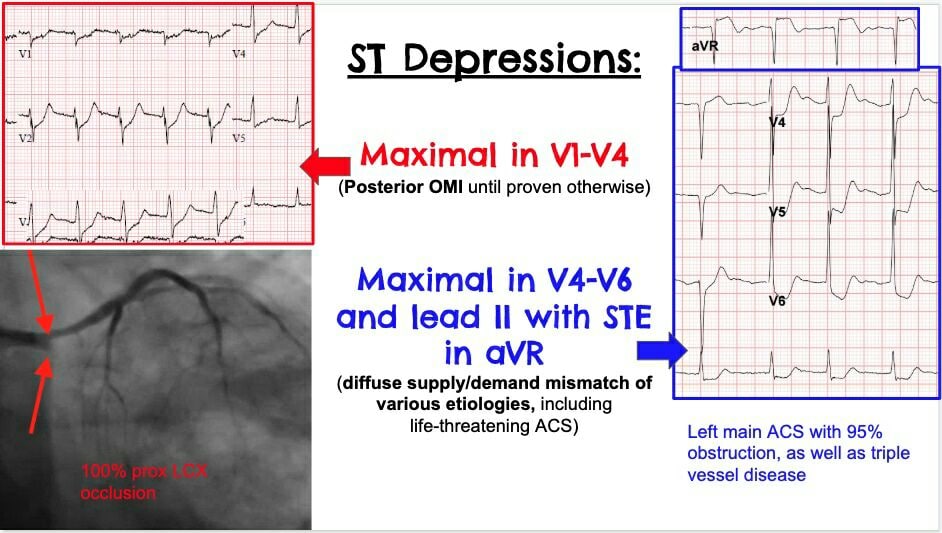

ST depression

Артефакт постукивания артериального пульса
Этот необычный артефакт вызывает большие причудливые зубцы T. на ЭКГ. Впервые об этом явлении сообщили в 2005 г. Özhan et al. как «причудливая электрокардиограмма», которая, как считается, связана с аномальным движением левого желудочка.
Последующая работа Аслангера решила проблему в пользу постукивания артериального пульса (что объясняет, почему артефакт возникает синхронно с сердечным циклом на ЭКГ).

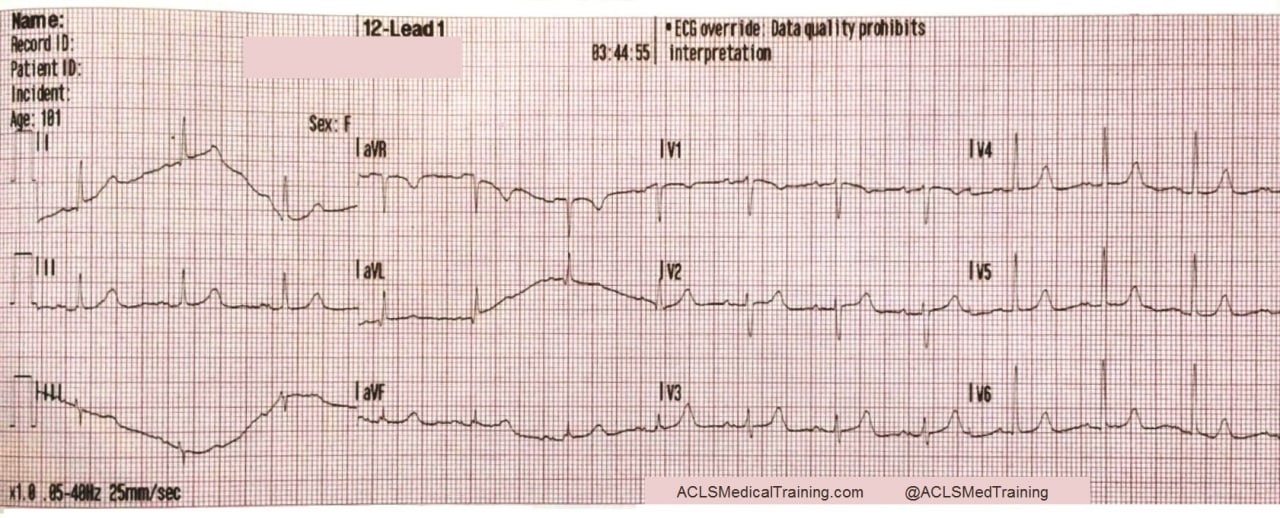

Рассмотрим эти две ЭКГ, которые были записаны у одного и того же пациента с интервалом менее 1 минуты. Первая ЭКГ показывает простой артефакт движения в отведениях I, III и aVL.

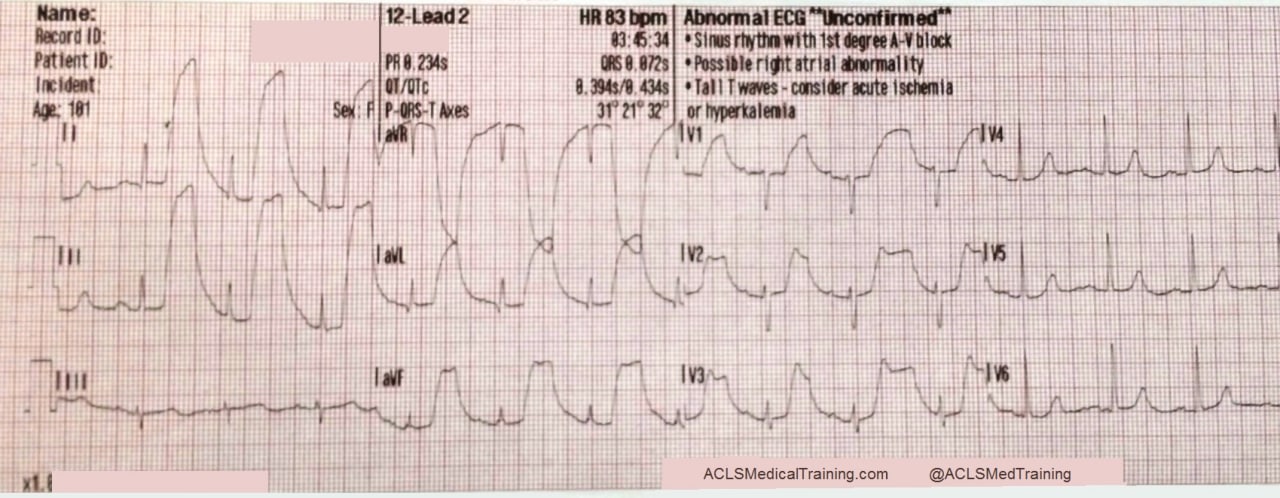

На второй ЭКГ видны большие причудливые зубцы T, которые причинили беспокойство вызванных парамедиков.
Вы заметите, что артефакт наиболее выражен в отведениях I, II и aVR. Отведение III выглядит совершенно нормально. Это говорит о том, что электрод правой руки был размещен над лучевой артерией.
Но если это правда, то почему артефакты есть и в других отведениях?

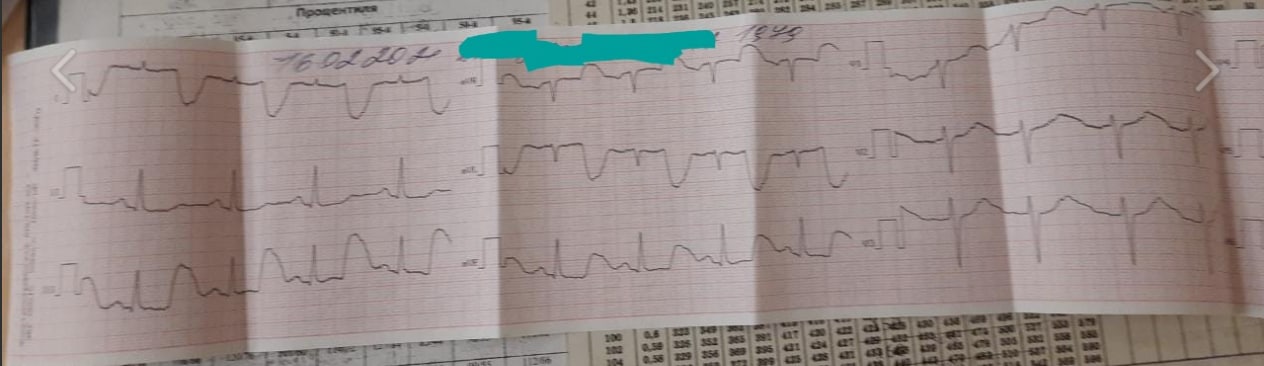

Пример артефакта пульсации в одном из чатиков
Аслангер объясняет:
«Можно ожидать, что провода, не подключенные к электроду, на который воздействует источник помех, не будут деформированы; Но это не так. Когда на один из электродов конечности воздействует источник помех, он искажает не только соответствующее отведение, но и [другие], которые все рассчитываются с помощью математических уравнений… »
«… Прекардиальные отведения [также затронуты], потому что центральная терминаль Вильсона (нулевой электрод), который составляет отрицательный полюс униполярных отведений, создается путем соединения 3 электродов конечностей через простую резистивную сеть, чтобы создать средний потенциал по всему телу».
Aslanger E, Yalin K. Electromechanical association: a subtle electrocardiogram artifact. Journal of Electrocardiology. 2012;45(1):15-17. doi:10.1016/j.jelectrocard.2010.12.162.
Aslanger E, Bjerregaard P. Mystery of “bizarre electrocardiogram” solved. Journal of Electrocardiology. 2011;44(6):810-811. doi:10.1016/j.jelect

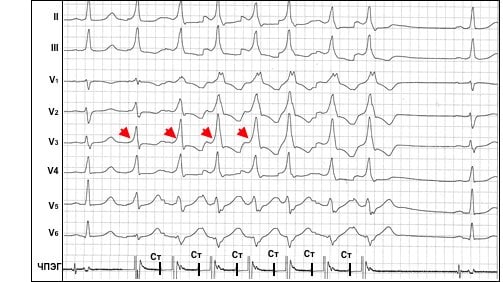

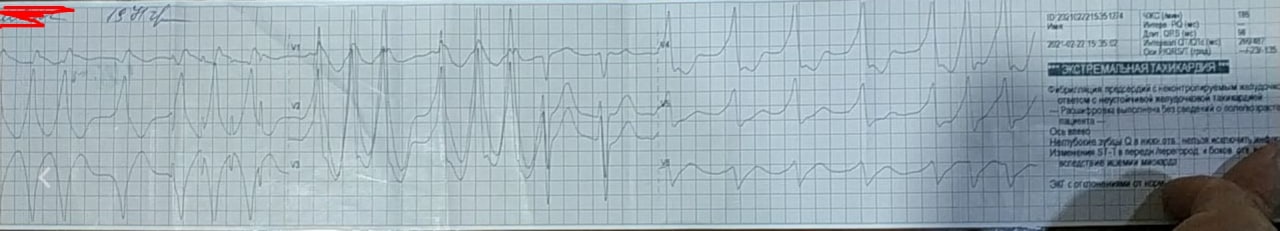

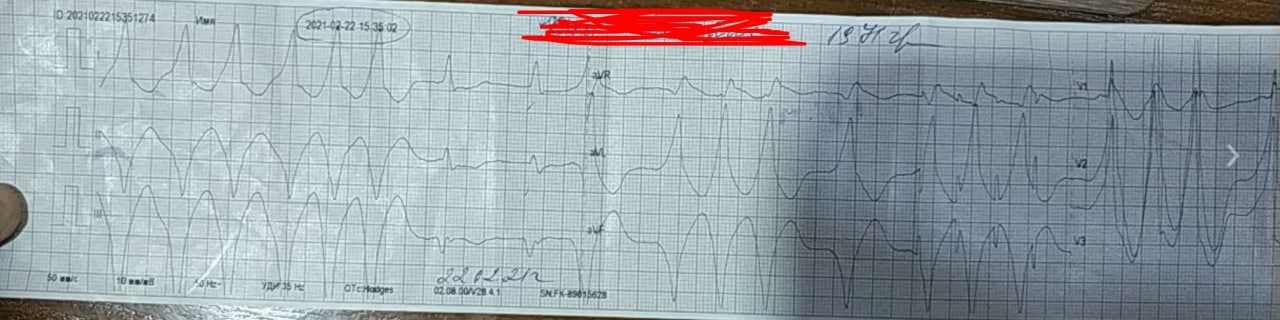

С кардиочатика: ФП + WPW и эффект концертино

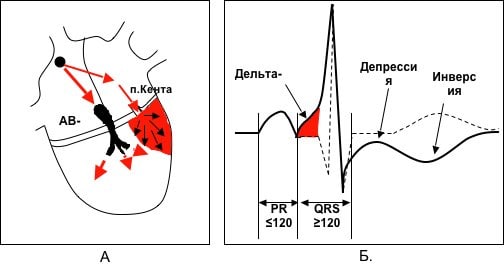

Феномен концертино (эффект аккордеона) - увеличение дельта волны от комплекса к комплексу на коротком эпизоде ЭКГ и последующее постепенное ее уменьшение, что объясняют постепенным замедлением и последующим ускорением проводимости в АВ-узле.
