если продолжает "звенеть" прикручиваем новый "корпус" к - или массе или земле.. чего там есть?
Size: a a a
2020 November 25
️️
если и после этого продолжает то надо осциллограф желательно быстрый не медленнее 75Mhz подключить к разным линиям питания умных чипов на плате и посмотреть на просадки и всплески. если есть - устранить. подтянув, отфильтровав, заменив...
️️
еще бывает что в схемах производители не выполняют бызовых типовых требований описанных в datasheet производителями чипов.. и вот...
T
цепь reset микроконтроллера развязать конденсатором 0.1 мкФ (+ резистор)
T
и гальваническая развязка на всех интерфейсах
V
Фильтры заодно убьют фронты сигналов
V
Такой себе совет
️️
и гальваническая развязка на всех интерфейсах
оптопары и трансы еще надо знать как встроить. интерфейсы то разные. тут думать надо) уметь)
️️
Vladimir
Фильтры заодно убьют фронты сигналов
фильтровать питание а не все линии...
V
Обычно если помех хватает землю шатать, то и входы страдают
️️
Vladimir
Обычно если помех хватает землю шатать, то и входы страдают
топик стартер не указал есть у него корпус на массе или нет
A
топик стартер не указал есть у него корпус на массе или нет
есть и корпус и контроллер тоже в своем корпусе Помехи прут на выхода контроллера и по питанию соответственно. Снабберы спасут контроллер?
️️
Alex
есть и корпус и контроллер тоже в своем корпусе Помехи прут на выхода контроллера и по питанию соответственно. Снабберы спасут контроллер?
откуда помехи то? с реле? с плечей?
помехи видно осциллографом на конкретных ножках и только при соотвтствующих ножкам событиям/процессам или постоянно (даже без активной накгрузки)?
помехи видно осциллографом на конкретных ножках и только при соотвтствующих ножкам событиям/процессам или постоянно (даже без активной накгрузки)?
2020 November 26
A
откуда помехи то? с реле? с плечей?
помехи видно осциллографом на конкретных ножках и только при соотвтствующих ножкам событиям/процессам или постоянно (даже без активной накгрузки)?
помехи видно осциллографом на конкретных ножках и только при соотвтствующих ножкам событиям/процессам или постоянно (даже без активной накгрузки)?
помехи в момент включения/выключения контакторов и соответственно нагрузок
h
Alex
есть и корпус и контроллер тоже в своем корпусе Помехи прут на выхода контроллера и по питанию соответственно. Снабберы спасут контроллер?
Гальваническую развязку входов и выходов делать надо.
️️
Alex
помехи в момент включения/выключения контакторов и соответственно нагрузок
Хороший какой контроллер ворот. А не проще его восвояси отправить на доработку или уже потрачено?
V
Alex
Вопрос, есть устройство которое управляет шкафом с кучей контакторов. На это устройство влияют помехи( всякие всплески токов, наводки на проводах, просто искры от контактов) и оно уходит в аут.
Что делать?
1)Более устойчивое устройство
2) Убрать помехи
3) 1и 2
Что делать?
1)Более устойчивое устройство
2) Убрать помехи
3) 1и 2
У нас была схожая ситуация. Помогли rc цепи на катушки контакторов
V
Ну и по питанию варисторы стоят конечно же
V
Alex
Вопрос, есть устройство которое управляет шкафом с кучей контакторов. На это устройство влияют помехи( всякие всплески токов, наводки на проводах, просто искры от контактов) и оно уходит в аут.
Что делать?
1)Более устойчивое устройство
2) Убрать помехи
3) 1и 2
Что делать?
1)Более устойчивое устройство
2) Убрать помехи
3) 1и 2

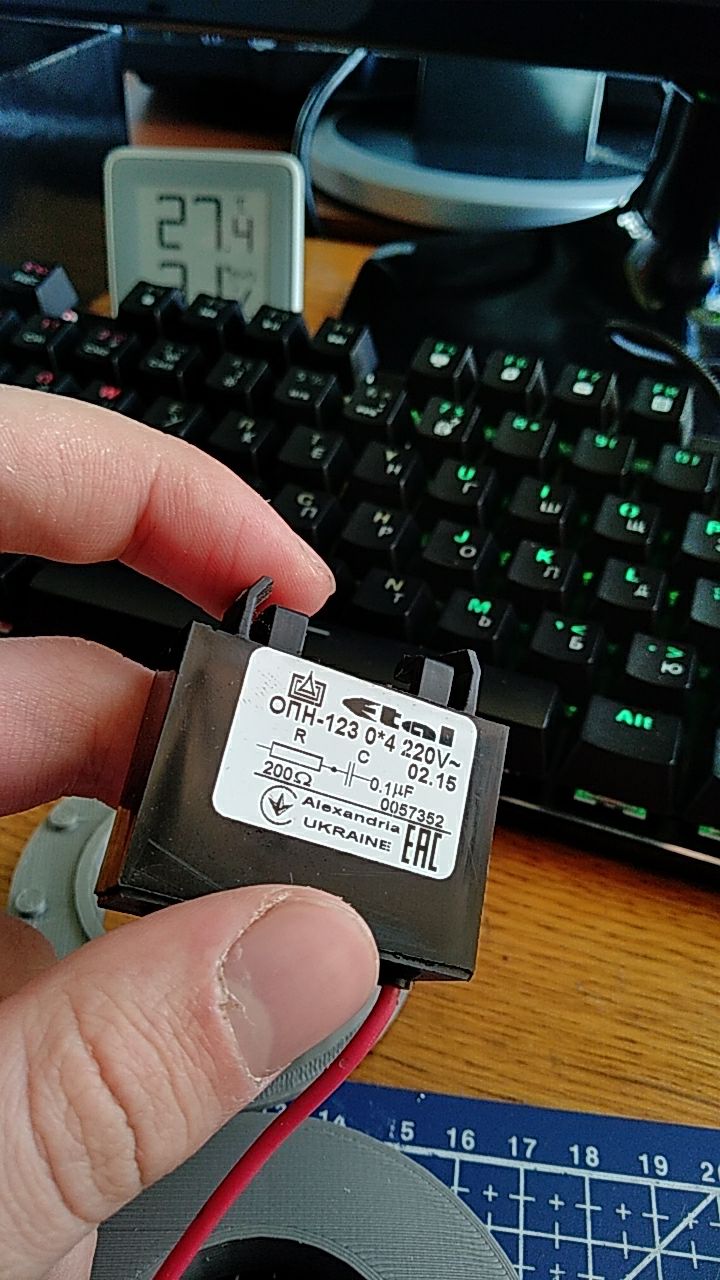

Вот такие например бывают
A
hardegor
Гальваническую развязку входов и выходов делать надо.
это есть.
