С
нужны ли противоэдсные диоды в такой схеме?
Ненене, не нужны канеш.
Size: a a a
2020 October 30
С
Он не протиоэдсный, он наоборот откроется когда верхний полевик отрежет катушыч от питания
TK
да это я понял) я просто отдельно спросил
TK
шотку воткну попробую
С
Ну и дальше сработает ос, и система должна завестись. Тогда видимо действительно плохой полевик, осадки на юпитере и торсионные поля мешают))
С
шотку воткну попробую
И желательно быструю)
TK
воткнул B240A. Теперь на выходе дцдц 1.2В, генерации нет
h
воткнул B240A. Теперь на выходе дцдц 1.2В, генерации нет
по мне так входная керамика далеко стоит, ее бы на обратную сторону платы параллельно транзисторам
h
а на выходе электролит поменять местами с керамикой.
h
сам lm3150 очень чувствителен в ESR выходных конденсаторов
h
и непонятно почему не соблюдался layout рекомендованный в даташите....
TK
места нет
TK
я подумал что прокатит
TK

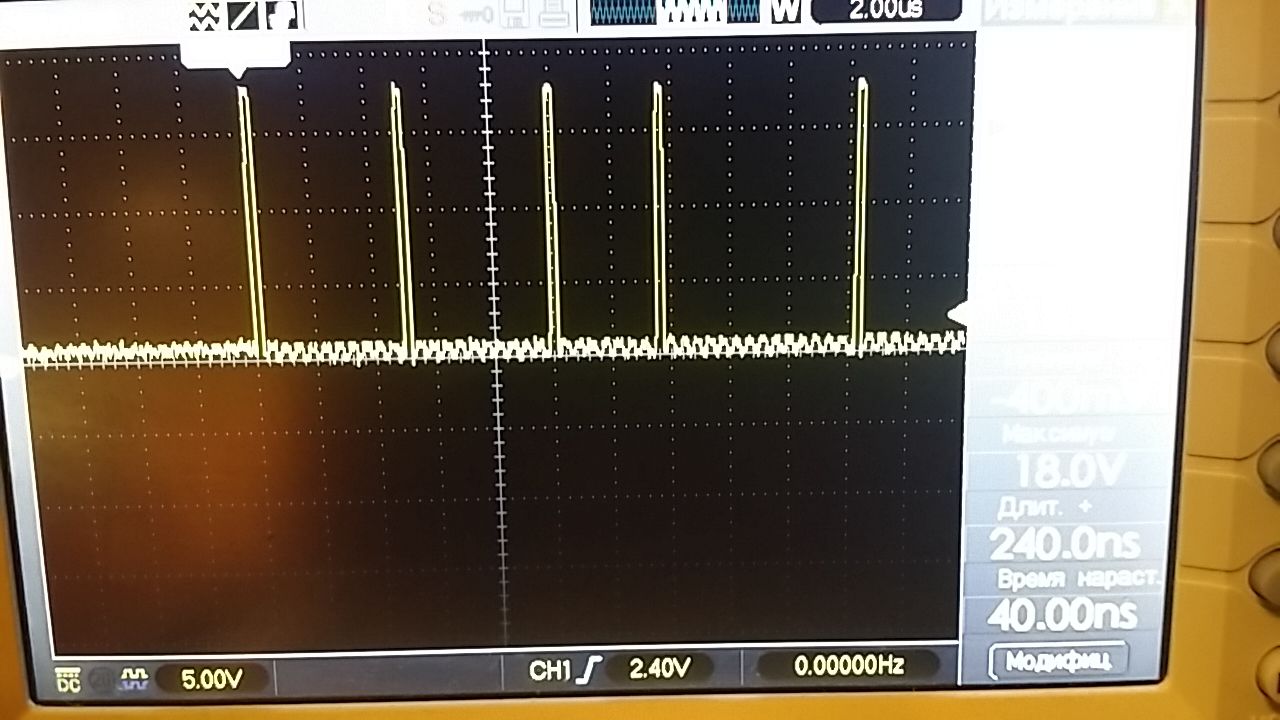

При выключении питания происходит вот это
TK
На затворе нижнего ключа
TK
hardegor
сам lm3150 очень чувствителен в ESR выходных конденсаторов
ему надо чтобы ESR был как можно меньше или надо чтоб был не меньше какого то значения?
h
в даташите целая страница как считать "Determine Output Capacitance"
TK
я с вебенча взял
TK
и руководствовался "больше - не меньше"
