2020 August 28

A

Народ есть какая то готовая логика которая переводит 3 логических входа в двухбитный код на выход.
000 00
001 01
011 10
111 11

источник

16:00пожаловаться #1

V

Vascom in ELECTRONIX

Alex

Народ есть какая то готовая логика которая переводит 3 логических входа в двухбитный код на выход.
000 00
001 01
011 10
111 11

Вряд ли.

источник

16:02пожаловаться #2

I

Ilya 🇧🇾 in ELECTRONIX

Alex

Народ есть какая то готовая логика которая переводит 3 логических входа в двухбитный код на выход.
000 00
001 01
011 10
111 11

Две LittleLogic от TI должны потянуть

источник

16:04пожаловаться #3

A

Alexander in ELECTRONIX

Ilya 🇧🇾

Две LittleLogic от TI должны потянуть

Там есть на 4 входа.
Достаточно будет одной.

источник

16:04пожаловаться #4

A

Alexander in ELECTRONIX

Alex

Народ есть какая то готовая логика которая переводит 3 логических входа в двухбитный код на выход.
000 00
001 01
011 10
111 11

А с остальными комбинациями - всё равно?

источник

16:05пожаловаться #5

V

Vascom in ELECTRONIX

Хотя да, это же просто шифратор.

источник

16:06пожаловаться #6

I

Ilya 🇧🇾 in ELECTRONIX

Alexander

Там есть на 4 входа.
Достаточно будет одной.

Так нужно же 2 выхода.

источник

16:08пожаловаться #7

A

Alex in ELECTRONIX

Alexander

А с остальными комбинациями - всё равно?

да, другие не возможны.

источник

16:08пожаловаться #8

A

Alex in ELECTRONIX

я соорудил на 4 логических элементах, но что то много)

источник

16:09пожаловаться #9

A

Alexander in ELECTRONIX

Alex

я соорудил на 4 логических элементах, но что то много)

Посмотри шифратор (Coder) из позиционного кода в двоичный.
Но нередко у них выход инвертированный :(

источник

16:10пожаловаться #10

A

Alexander in ELECTRONIX

Ilya 🇧🇾

Так нужно же 2 выхода.

Тощна :(

источник

16:10пожаловаться #11

A

Alex in ELECTRONIX

Alexander

Посмотри шифратор (Coder) из позиционного кода в двоичный.
Но нередко у них выход инвертированный :(

спасибо, нашел старую 74LS748

источник

16:17пожаловаться #12

I

Ilya 🇧🇾 in ELECTRONIX

Alex

спасибо, нашел старую 74LS748

У него входы инверсные. Т.е. он кодирует положение 0 а не единицы

источник

16:26пожаловаться #13

A

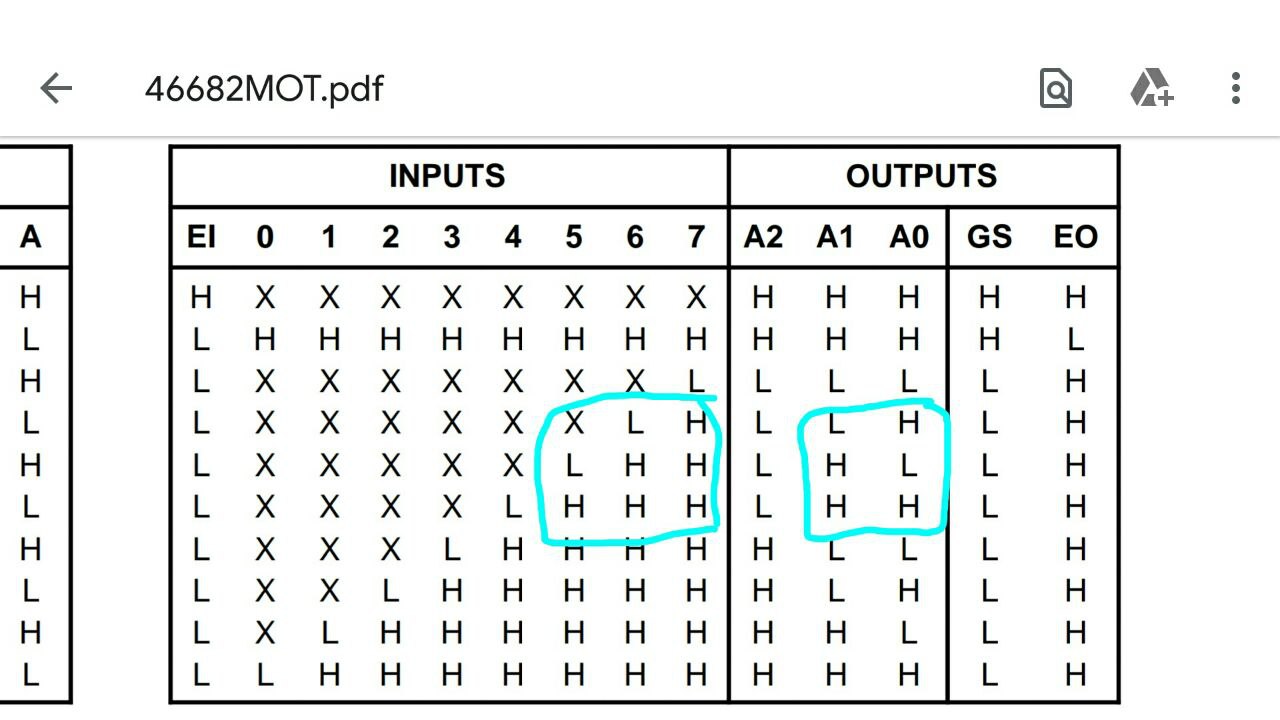

Alex in ELECTRONIX

источник

16:31пожаловаться #14

A

Alex in ELECTRONIX

Ilya 🇧🇾

У него входы инверсные. Т.е. он кодирует положение 0 а не единицы

вроде норм

источник

16:32пожаловаться #15

I

Ilya 🇧🇾 in ELECTRONIX

Alex

вроде норм

Ок :)

источник

16:32пожаловаться #16

A

Alex in ELECTRONIX

Ilya 🇧🇾

Ок :)

только ее вряд ли где купить)

источник

16:35пожаловаться #17

I

Ilya 🇧🇾 in ELECTRONIX

Alex

вроде норм

Я говорил вот про такое добро. Две шестиножки решат вашу задачу.

источник

16:35пожаловаться #18

I

Ilya 🇧🇾 in ELECTRONIX

https://www.ti.com/logic-circuit/gate/configurable-gate/products.html

Ti

Configurable Gate | Products | Logic | TI.com

Browse configurable gate logic IC products from TI.com. See the newest logic products from TI, download Logic IC datasheets, application notes, order free samples, and use the quick search tool to easily find the best logic solution.

источник

16:35пожаловаться #19

A

Alex in ELECTRONIX

Ilya 🇧🇾

Я говорил вот про такое добро. Две шестиножки решат вашу задачу.

это более доставабильно

источник

16:40пожаловаться #20
