2019 April 10

так, имзенил скорость, вроде что-то пошло

длина шлейфа тоже важна. на длинном можно глюков нахвататься. сантиметров 15-20 с обжатыми gnd c 20пинового норм работает на 6мгц

источник

16:33пожаловаться #1

Amigos in ELECTRONIX

сейчас стал писать такое:
WARNING: RESET (pin 15) high, but should be low. Please check target hardware.

источник

16:39пожаловаться #2

Amigos in ELECTRONIX

хотя у STM32F429IIT6 ресет не на 15-ом пине

источник

16:39пожаловаться #3

Amigos in ELECTRONIX

аа, он это про свой пин

lbh in ELECTRONIX

Thorn in ELECTRONIX

сейчас стал писать такое:
WARNING: RESET (pin 15) high, but should be low. Please check target hardware.

ну явно с таргетом или подключением к нему что-то не так

lbh in ELECTRONIX

Thorn in ELECTRONIX

на Vcap есть 1.2В?

источник

16:40пожаловаться #8

lbh in ELECTRONIX

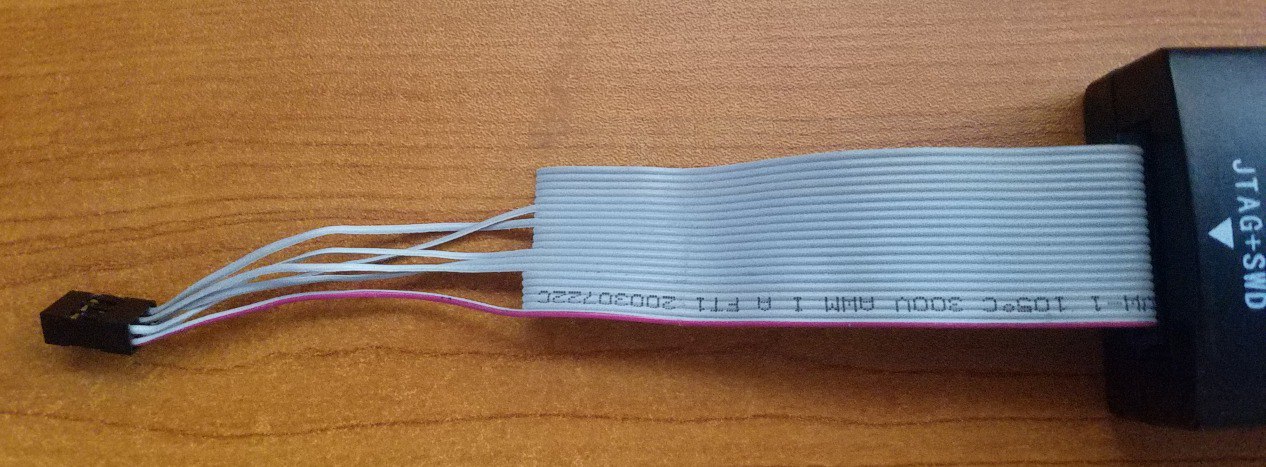

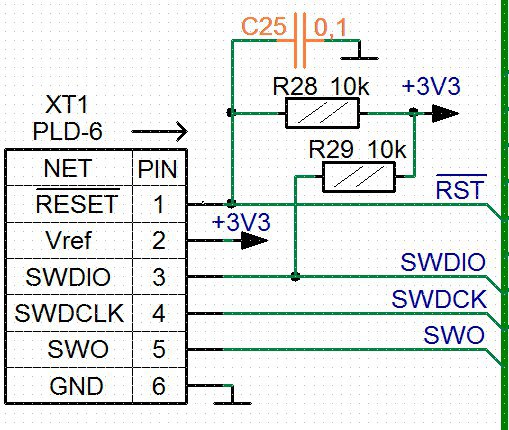

вот такая простейшая конструкция не подводила ещё

Где-то читал что в целом SWDIO должно без подтяжки работать. Длина шлейфа у меня 15 см

источник

16:41пожаловаться #10

lbh in ELECTRONIX

без подтяжки работает, но бывали глюки. с введением подтяжки работает всегда железно. у тех же STшников вычитал где-то про неё

источник

16:41пожаловаться #11

Amigos in ELECTRONIX

lbh

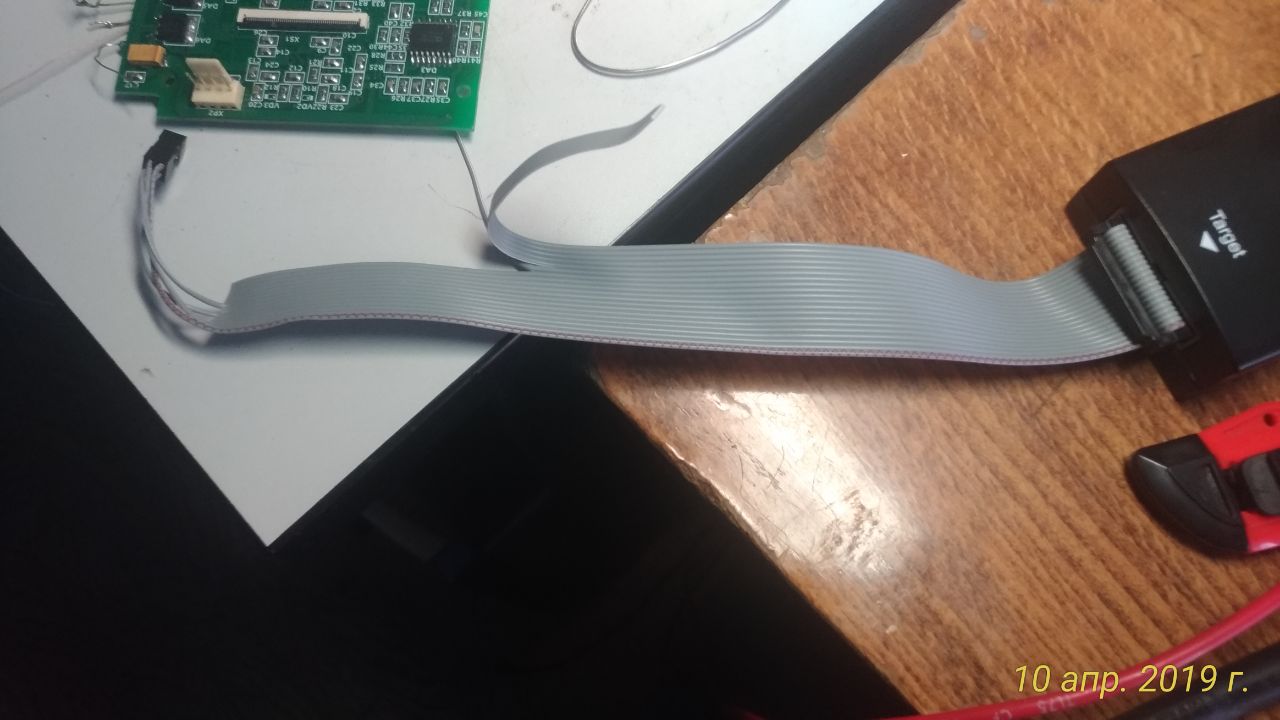

Примерно та же конструкция )

источник

16:43пожаловаться #12

Amigos in ELECTRONIX

источник

16:43пожаловаться #13

lbh in ELECTRONIX

Amigos

аа, он это про свой пин

напиши как ты подключаешь пины c 20ти-пинового разъёма к процу. по номерам пинов

источник

16:44пожаловаться #14

Grigorii Kuzmin in ELECTRONIX

Amigos

Где-то читал что в целом SWDIO должно без подтяжки работать. Длина шлейфа у меня 15 см

Ивлеева говорила, 15 см маловато будет

источник

16:44пожаловаться #15

Сергий in ELECTRONIX

Grigorii Kuzmin

Ивлеева говорила, 15 см маловато будет

Для высокочастотных систем, чем короче, тем лучше)))

источник

16:44пожаловаться #16

Grigorii Kuzmin in ELECTRONIX

Сергий

Для высокочастотных систем, чем короче, тем лучше)))

tmpcnxvb0ef.gif.mp4

(198.83 Кб)

источник

16:45пожаловаться #17

Amigos in ELECTRONIX

lbh

напиши как ты подключаешь пины c 20ти-пинового разъёма к процу. по номерам пинов

1 - VTref, 2 - GND, 7 - SWDIO, 9 - SWCLK, 15 - RESET

источник

16:45пожаловаться #18

Amigos in ELECTRONIX

SWO не подключал

источник

16:45пожаловаться #19

lbh in ELECTRONIX

аааа

источник

16:45пожаловаться #20
