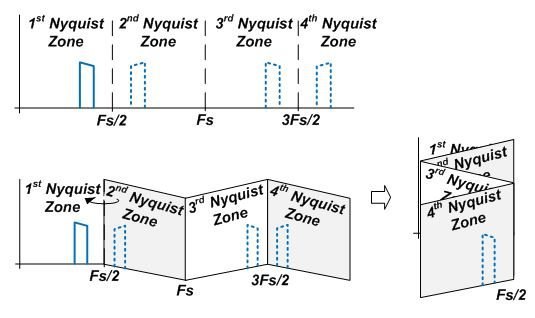

Господа ищу картинку. Перед глазами вижу а где была не помню. Может кто вспомнит. Картинка с наложение спектра при отсутствии сглаживающего фильтра на входе АЦП. Там спектр складывался гармошкой. Вот нужна эта картинка с гамошкой.

в этом чате?

Нет. В инете. Просто может кто недавно открывал и ещё не забыл что за дока была :)

Нашёл :)

Правда оригинал PDF так и не нашёл :(

Может подскажете, что не так.
J-Link>connect
Device "STM32F429II" selected.


Connecting to target via SWD
STM32 (connect): Can not attach to CPU. Trying connect under reset.
STM32 (connect): Can not attach to CPU. Trying connect under reset.

****** Error: STM32: Connecting to CPU via connect under reset failed.

STM32 (connect): Can not attach to CPU. Trying connect under reset.
STM32 (connect): Can not attach to CPU. Trying connect under reset.

****** Error: STM32: Connecting to CPU via connect under reset failed.

Cannot connect to target.

знаю что Ванги в отпуске, но вообще все по дефолту, ничего сверхестественного не делал на своей плате

единственное, что проц перепаивал, но на одной плате новый стоит

при подсоединении отладчика, горит одна стрелка зеленый светодиод, в момент обещения моргают обе красным

ноги свд ремапил? прошивка на проце есть? проц по ключу правильно расположил 😂?

Да, все верно по ключу. Да я вообще еще ничего не делал с ним, просто решил попробовать законнектится к процессору через JLinkExe

Причем на двух платах одинаковая беда

так а откуда выводы про ключ тогда?

Ну во-первых, теперь я знаю где ключ ) во-вторых он (мк) не греется )

так себе подтверждение, если честно))

Ну если плату разводил я сам, и наткнулся на грабли с ключом, неужели я бы повторно на них наступил )

не помню ещё, влияют ли boot пины на работу с программатором

вот про boot что-то читал как раз в интернетах

скорее всего нет
