2019 January 11

A

Amigos in ELECTRONIX
Всем доброго дня. У кого-нибудь не завалялись случайно шаблоны для corel draw электротехнической тематики. Ну там, быть может УГО кнопок, штекеров ЗУ и прочих подобных вещей? Пока не могу что-нибудь подобное нагуглить
источник

l

lbh in ELECTRONIX
Amigos
Всем доброго дня. У кого-нибудь не завалялись случайно шаблоны для corel draw электротехнической тематики. Ну там, быть может УГО кнопок, штекеров ЗУ и прочих подобных вещей? Пока не могу что-нибудь подобное нагуглить
для cd не видел. но есть же splan
источник

A

Amigos in ELECTRONIX
lbh
для cd не видел. но есть же splan
Эти файлы можно только splanом открыть?
источник

A

Amigos in ELECTRONIX
у меня его просто нет
источник

A

Amigos in ELECTRONIX
я вообще рисую этикетку к прибору, обычно это делал в кореле
источник

l

lbh in ELECTRONIX
Amigos
Эти файлы можно только splanом открыть?
не в курсе. но весит он не много, лежит везде, и библиотеки по ГОСТу к нему есть
источник

l

lbh in ELECTRONIX
можете посмотреть
источник

A

Amigos in ELECTRONIX
lbh
можете посмотреть
спасибо
источник

l

lbh in ELECTRONIX
кстати у них ещё для дизайна панелей есть вот такая штука занятная https://www.electronic-software-shop.com/lng/en/electronic-software/frontdesigner-30.html
источник
2019 January 13

VL

Vasya Lozhkin in ELECTRONIX

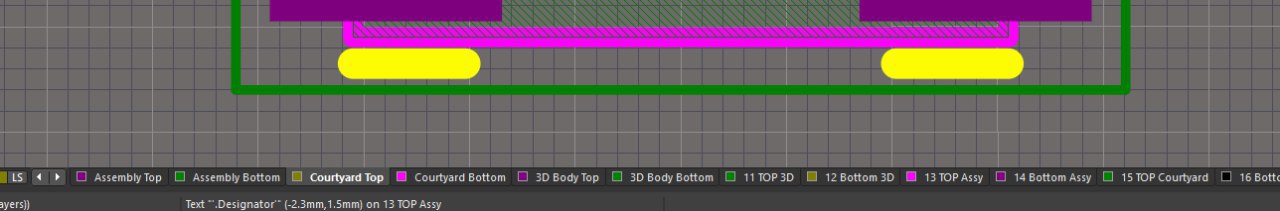

19.0.6(10) Altium как в footprint wizard изменить номера мех. слоёв ? Он свои упорно добавляет а вкладка с ремапом пропала
источник

S

Sergey in ELECTRONIX
lbh
не в курсе. но весит он не много, лежит везде, и библиотеки по ГОСТу к нему есть
И у него есть экспорт в svg, который потом можно открыть в Кореле
источник
2019 January 14

NK

ID:531453784 in ELECTRONIX
Евгеша Ярошенко будет жить. Поприветствуем!
источник

NK

ID:531453784 in ELECTRONIX
@megalloid будет жить. Поприветствуем!
источник

AZ

Andrey Zaostrovnykh in ELECTRONIX
Всем привет! Я не бот))
источник

LD

Lock Dok in ELECTRONIX
Vasya Lozhkin
19.0.6(10) Altium как в footprint wizard изменить номера мех. слоёв ? Он свои упорно добавляет а вкладка с ремапом пропала
там есть настройка, отображение имен слоев. Потыкай в разные варианты
источник

LD

Lock Dok in ELECTRONIX
но я альтиум сто лет в руках не держал
источник

VL

Vasya Lozhkin in ELECTRONIX
Lock Dok
но я альтиум сто лет в руках не держал
Я по аналогии с Cadence рассчитываю на лояльность разрабов, и думаю что там есть возможность править txt файл с соотвествиями. Ибо они вкладку убрали где можно было это из GUI сделать. В настройках везде обшарил - алитий как облупленый знаю
источник

LD

Lock Dok in ELECTRONIX
там можно вручную имена давать, через окно с настройкой слоев
источник

LD

Lock Dok in ELECTRONIX
L вроде
источник

VL

Vasya Lozhkin in ELECTRONIX
В настройках самого PCB пространства - да. Я про Footprint wizard имел ввиду. с ним загвоздка
