не очень понял вопросы.
какую сделаете, такая и будет.
какую сделаете, такая и будет.
Size: a a a
2018 October 25
VS

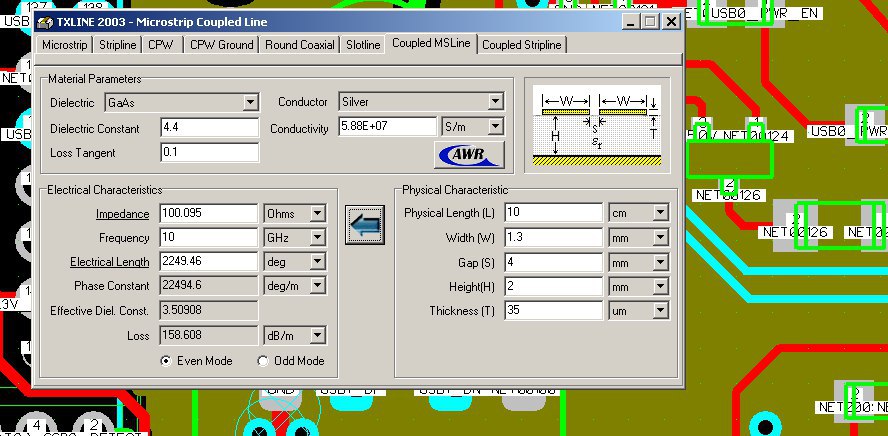

Как завести дорожки полученные ранее 1,3 мм с зазором 4мм на ноги модема, просто сузить?
a
откуда зазор 4мм?
ну и да, при подключении просто сужается/расширяется как надо.
ну и да, при подключении просто сужается/расширяется как надо.
a
в идеале еще длину выровнять надо обоих проводников
VS
aum
откуда зазор 4мм?
ну и да, при подключении просто сужается/расширяется как надо.
ну и да, при подключении просто сужается/расширяется как надо.
Так вот жеш!
VS
Может не 90 ом, а 45?
a
вас не смущает 1.3 мм дорожки тащить с зазором 4мм?
тогда да, тащите и сужаете на месте как надо.
чтоб совсем хорошо было:
- убрать разрывы земли под парой
- выровнять длину обоих линий
- минимум миллиметр до других сигналов
тогда да, тащите и сужаете на месте как надо.
чтоб совсем хорошо было:
- убрать разрывы земли под парой
- выровнять длину обоих линий
- минимум миллиметр до других сигналов
VS
aum
вас не смущает 1.3 мм дорожки тащить с зазором 4мм?
тогда да, тащите и сужаете на месте как надо.
чтоб совсем хорошо было:
- убрать разрывы земли под парой
- выровнять длину обоих линий
- минимум миллиметр до других сигналов
тогда да, тащите и сужаете на месте как надо.
чтоб совсем хорошо было:
- убрать разрывы земли под парой
- выровнять длину обоих линий
- минимум миллиметр до других сигналов
Не смущает. Смущает правильно ли посчитал! Места много как видно. Всё поместится.
a
либо довериться, либо найти софт моделирования, который физику моделирует и на основании этого цифру выдает, загнать цифирки и проверить.
еще просто в сопроводиловке на плату написать, что эти дорожки должны контролироваться на 90 ом, производитель если чего, наверно скажет, если у них не сойдется
еще просто в сопроводиловке на плату написать, что эти дорожки должны контролироваться на 90 ом, производитель если чего, наверно скажет, если у них не сойдется
VS
aum
либо довериться, либо найти софт моделирования, который физику моделирует и на основании этого цифру выдает, загнать цифирки и проверить.
еще просто в сопроводиловке на плату написать, что эти дорожки должны контролироваться на 90 ом, производитель если чего, наверно скажет, если у них не сойдется
еще просто в сопроводиловке на плату написать, что эти дорожки должны контролироваться на 90 ом, производитель если чего, наверно скажет, если у них не сойдется
AWR, allegro. Стоит ли таких монстров использовать на такую длинну дорожек?
a
не знаю, от задачи зависит. когда ссу, и 10 мм контролирую
VS
почесал в затылке, а надо ли мне USB2? Наверное нет.
USB 1.1 какие там требования?
USB 1.1 какие там требования?
a
12 мбит
VS
В соседней сказали что там дифф пара вообще ненужна!
a
ну у 1.1 все проще, конечно.
VS
Насколько?
a
не знаю как ответить :)
a
VS
тоесть 12 мегабит это 12 мегагерц? И линия не является распределённой(волновой)?
А ведь таки да, не подумал. Спсб!
А ведь таки да, не подумал. Спсб!
