GK
какой тип?
Size: a a a
2018 August 18
GK
сигма-дельта?
u
Неее, последовательного приближения
u
u

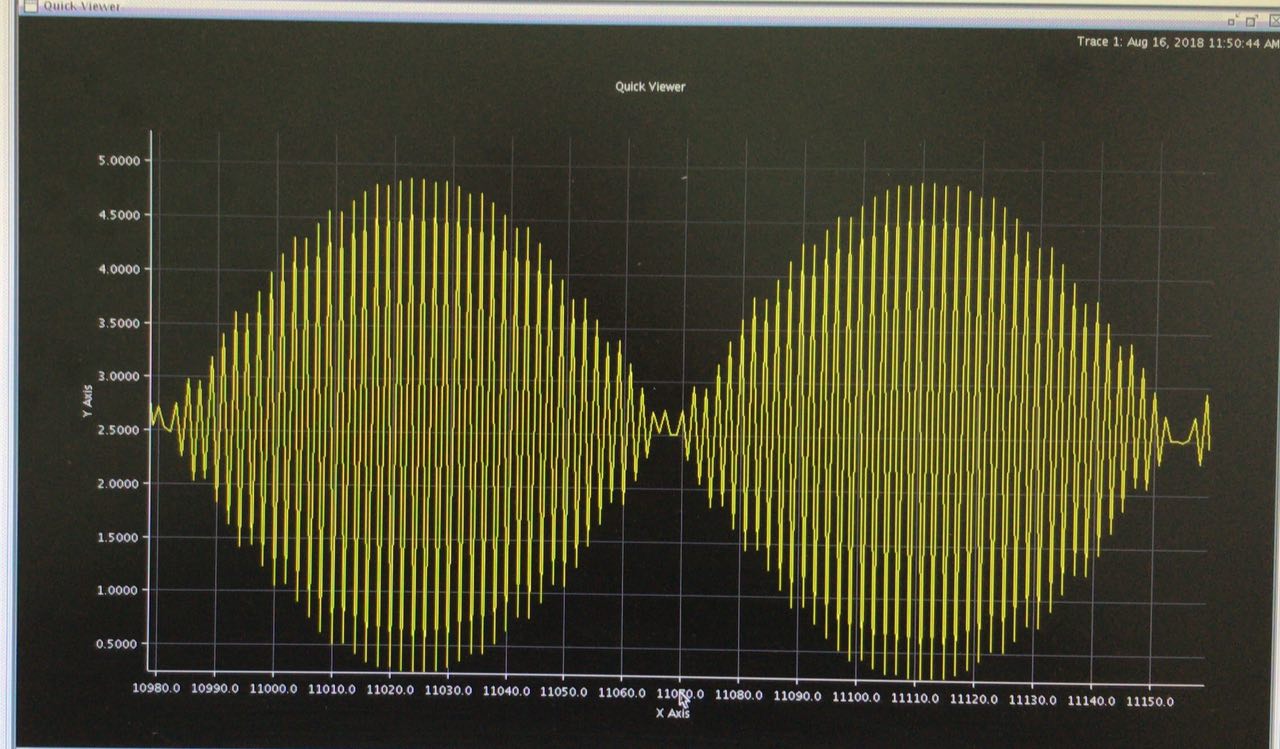

Так выглядит оцифрованный синус когда частота = 1/2 update rate
EK
Не "равна", а "почти равна" :)
ОS
а че какая то модуляция?
l
а че какая то модуляция?
несовпадение кратности частот синуса и выборок ацп
GK
равна или кратна?)
GK
Не "равна", а "почти равна" :)
кстати, да)
GK
иначе треугольник был бы
GK
а тут всё-таки фаза плывёт слегка, поэтому огибающая синусоидальная
EK
иначе треугольник был бы
Если бы частоты точно совпадали, то их разность (частота биений) была бы нулевая. Т.е. сигнал был бы константой.
(НЕ треугольником:)
(НЕ треугольником:)
GK
если бы точно, то да
GK
а если ровно в 2 раза по частоте, то был бы треугольник
GK
фаза на 180 менялась бы на каждой точке
GK
тут на самом деле и есть треугольник, только с АМ
EK
фаза на 180 менялась бы на каждой точке
Догадываюсь, что треугольником здесь назван периодический сиганал +const, -const? Тгда это такой же треугольник, как и прямоугольник, как и синус:)
GK
ну зависит ещё от начальной разницы фаз
если ровно в 2 раза разница по частоте, то при начальном сдвиге фаз 0 или 180 градусов сигнала вообще никакого не будет
если ровно в 2 раза разница по частоте, то при начальном сдвиге фаз 0 или 180 градусов сигнала вообще никакого не будет
GK
каждый отсчёт будет попадать на 0 амплитуду
