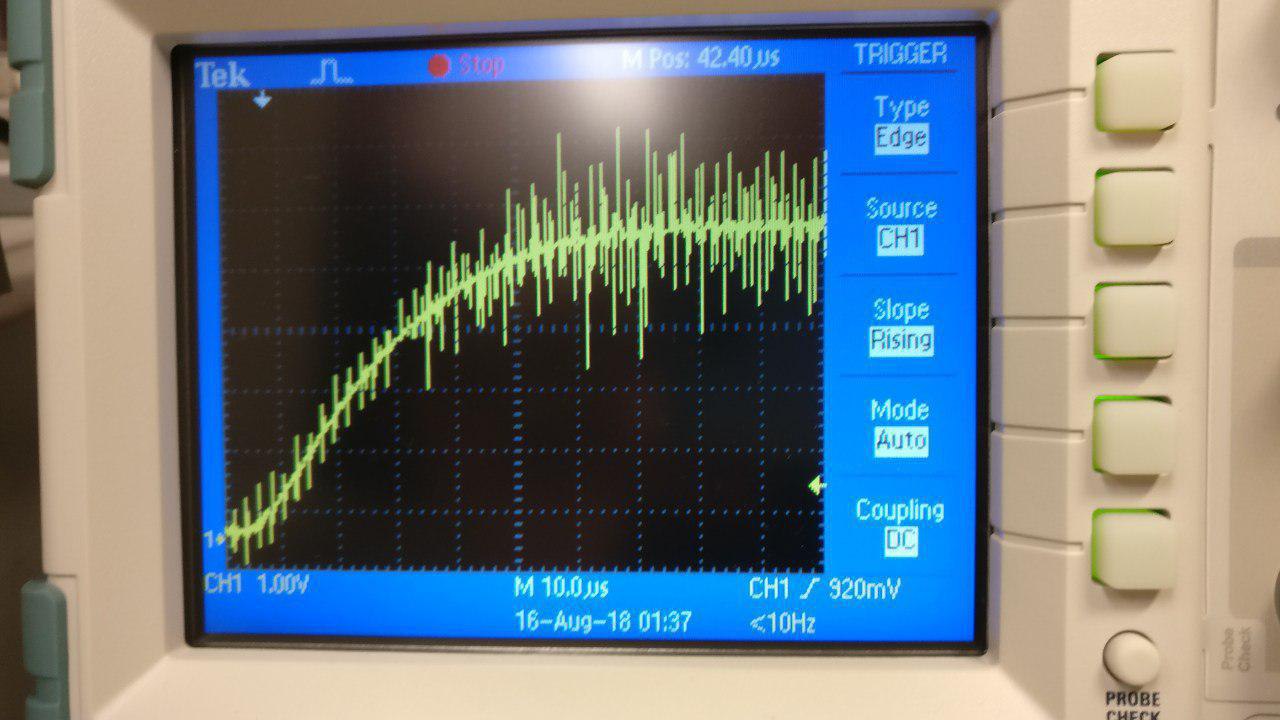

Взываю к помощи конференции. Есть пару вопросов. Первый вопрос: есть источник, работает на приемо-передатчик ФАР. Кто-нибудь знает, что из себя представляет этот самый приемо-передатчик? Чем его лучше всего имитировать (вариантов достать его нет, совсем нет и не будет)? Режим работы – импульсный, т.е. сначала хх затем импульс с определенной мощностью, потом опять хх. Второй вопрос, я нагружал этот источник на коммутируемый резистор и электронную нагрузку. На рис. 1 импульс тока в электронной нагрузке, напряжение при этом не проседает, но есть фронт тока около 300мкс. Это связано с тем, что электронная нагрузка меняет свое сопротивление не мгновенно, а плавно за 300мкс? Наконец последний вопрос, на рис. 2 при импульсной работе на электр. нагрузку снимал импульсы тока в первичной обмотке трансформатора (схема полумост, звено коррекции 2-го типа, ОС только по напряжению, измерял трансформатором тока), что это за пики тока? Это подмагничивание сердечника транса? Если да, то чем оно вызвано, длительность импульсов, вроде, одинаковая, остается амплитуда, может ли это быть из-за того что каждый следующий импульс тока больше другого при одинаковой длительности. Из-за этих пиков не выставить точно защиту по току в первичке, что не радует.
