Подскажите пожалуйста, есть у меня в таймлайне скетч квадрат, как его правильно уменьшить например, оставив центр на месте? Если меняю стороны, он к углу смещается, я конечно поправить могу, но как-то же можно просто закрепить точку центра?
Size: a a a
2020 May 02
A
Подскажите пожалуйста, есть у меня в таймлайне скетч квадрат, как его правильно уменьшить например, оставив центр на месте? Если меняю стороны, он к углу смещается, я конечно поправить могу, но как-то же можно просто закрепить точку центра?
У вас нет привязок ограничивающих этот квадрат в плоскости.
Управляться квадрат должен размером, или размерами если они влияют на его расположение.
В общем - это основа, привязки, ограничения, зависимости, размеры.
Управляться квадрат должен размером, или размерами если они влияют на его расположение.
В общем - это основа, привязки, ограничения, зависимости, размеры.
AV
Подскажите пожалуйста, есть у меня в таймлайне скетч квадрат, как его правильно уменьшить например, оставив центр на месте? Если меняю стороны, он к углу смещается, я конечно поправить могу, но как-то же можно просто закрепить точку центра?
Нарисовать диагонали. Закрепить центр
A
Подскажите пожалуйста, есть у меня в таймлайне скетч квадрат, как его правильно уменьшить например, оставив центр на месте? Если меняю стороны, он к углу смещается, я конечно поправить могу, но как-то же можно просто закрепить точку центра?
Можете на центр квадрата нажать ПКМ и выбрать Fix.
А
Я понимаю, уточняю, как закрепить центр) а вообще по таким основам что можно посмотреть лучше?
А
Можете на центр квадрата нажать ПКМ и выбрать Fix.
Спасибо
А
Я просто половину фьюжена интуитивно-кликабельно узнал
А
По мне фш3д
А
С нормальной историей редактируемой
A
Я понимаю, уточняю, как закрепить центр) а вообще по таким основам что можно посмотреть лучше?
Best practice.
Лучше тренироваться. На простых деталях из курса инженерной графики.
Всё эскизы должны быть со знаком Замочка, это значит что эскиз полностью определен в плоскости.
Лучше тренироваться. На простых деталях из курса инженерной графики.
Всё эскизы должны быть со знаком Замочка, это значит что эскиз полностью определен в плоскости.
9

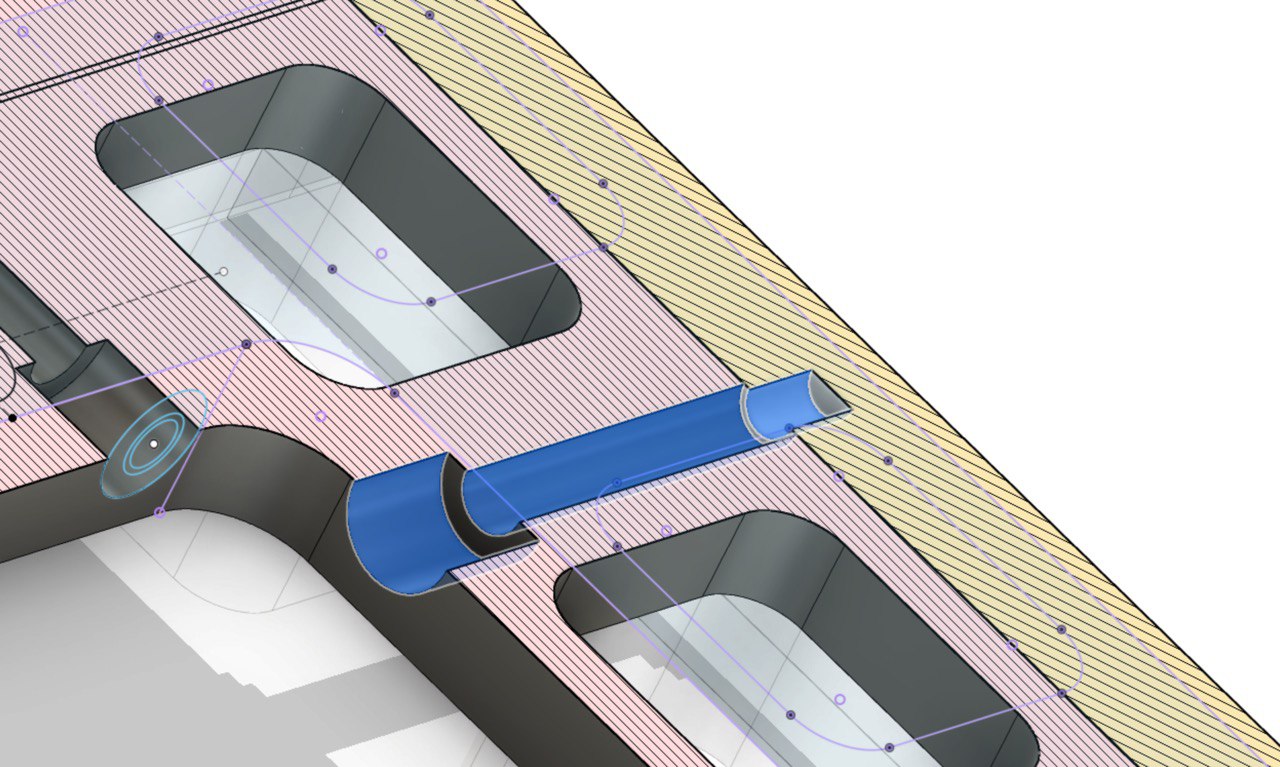

Фото отверстия, которое нужно получить покажите.
A
911
Во первых нужно делать отверстия в режиме отверстий - Hole.
А
Best practice.
Лучше тренироваться. На простых деталях из курса инженерной графики.
Всё эскизы должны быть со знаком Замочка, это значит что эскиз полностью определен в плоскости.
Лучше тренироваться. На простых деталях из курса инженерной графики.
Всё эскизы должны быть со знаком Замочка, это значит что эскиз полностью определен в плоскости.
Ну, если я не знаю даже, что так можно сделать, то трудно практиковать. Я просто хотел уточнить, есть ли какие то нормальные уроки по основам
А
Во первых нужно делать отверстия в режиме отверстий - Hole.
А если отверстие не круглой формы?)
А
Я просто резьбу и круглые делаю отверстием, а вот паз под вал параллелепипед, такого не видел в настройках
A
911
Для массового сверления - построить эскиз с точками, центрами отверстий, и потом выбирать их при создании отверстия.
Главное помнить - эскиз с точкой на плоскости при создании отверстия будет стороной создаваться в этой плоскости. Попробуйте и поймёте что Я имею ввиду.
Главное помнить - эскиз с точкой на плоскости при создании отверстия будет стороной создаваться в этой плоскости. Попробуйте и поймёте что Я имею ввиду.
A
А если отверстие не круглой формы?)
Делать массив фичера - последовательность операций, следствие которых создаёт это отверстие.
А
Ну я просто эскиз квадратный давлю с вырезом
A
Ну я просто эскиз квадратный давлю с вырезом
Вот эту операцию и выбрать в таймлайне, и массив по траектории.
По точкам там массива нет, к сожалению.
По точкам там массива нет, к сожалению.
