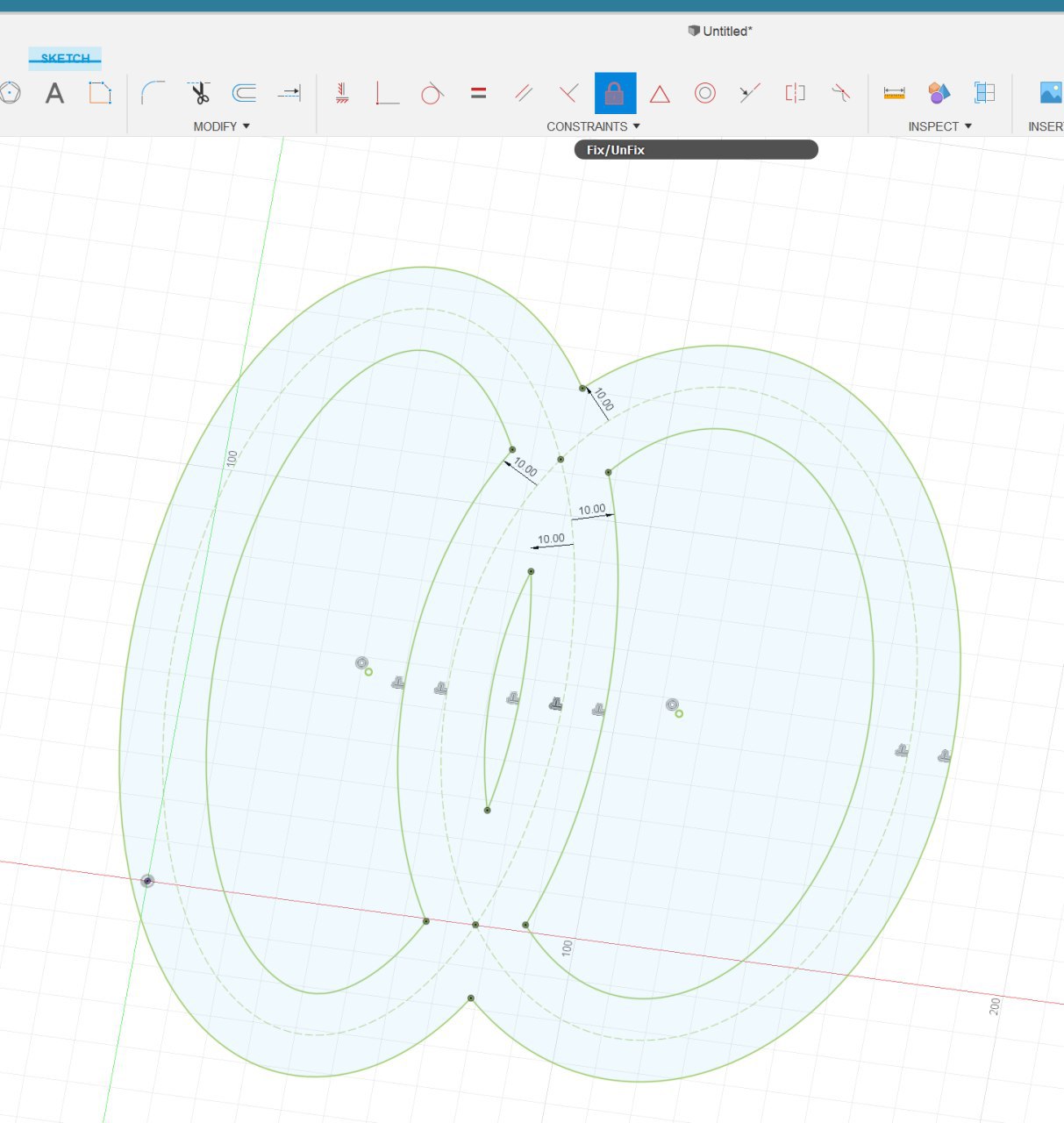

зафиксировал весь нафиг)) шоб ниче не сломать

далее - не нужно делать такие пируэты с файлами....

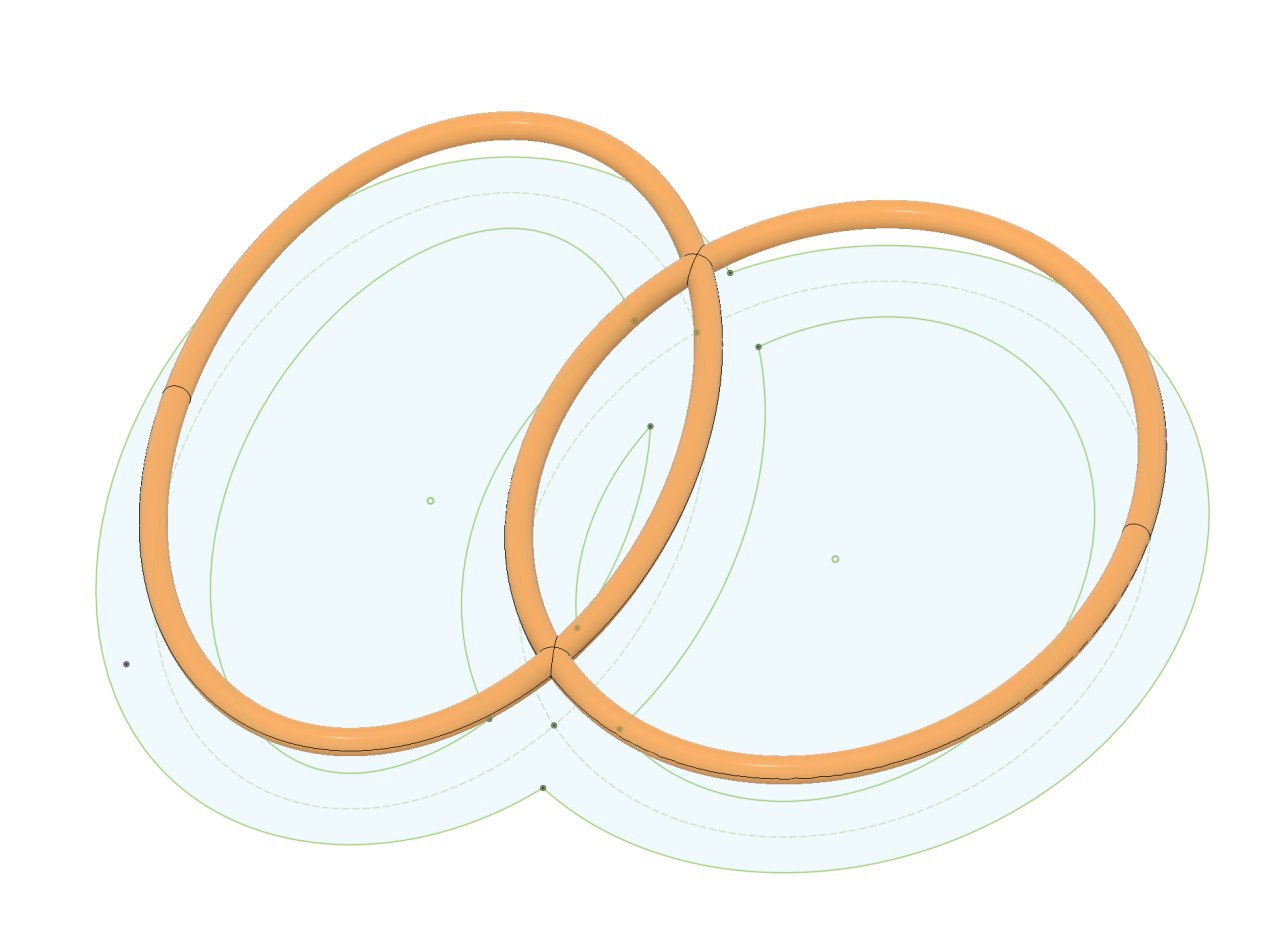

во первых, если нужна была только труба по той линии - могли бы сразу прям из неё и делать) не создавая дополнительного. но по хорошему делать так- 1 создаём новый компонент, 2 делаем в нём скетч в нужной вам плоскости( например внутренняя полость детали) жмем проджект - кликаем на вашу пунктирную линию - и вот она спроецирована в скетч в новом компоненте. она фиолетовая(привязана к старой) 3- из этой линии делаем пайп.

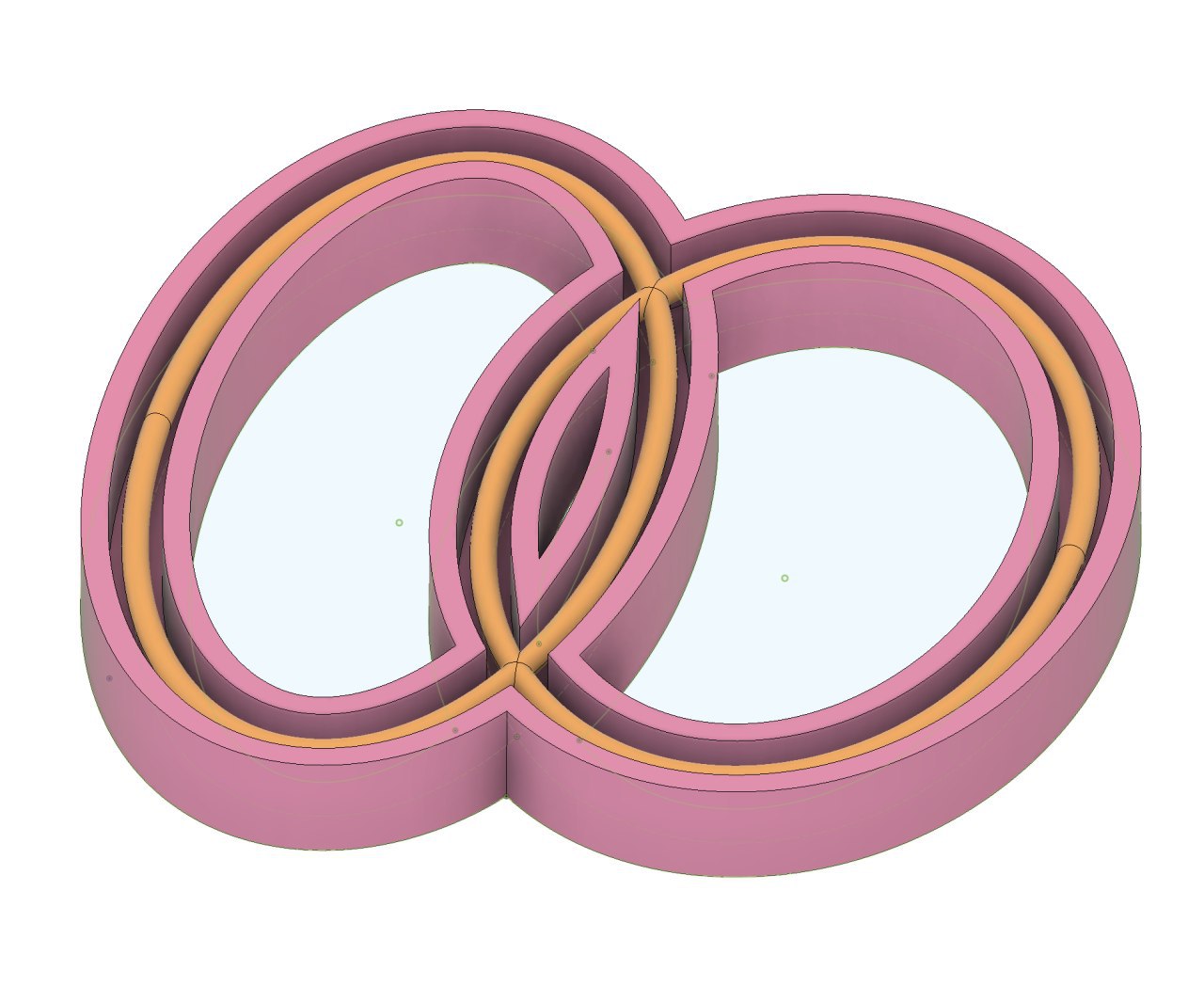

получаем автоматом совмещенные компоненты

при чем изменив первый скетч - второй подстроится сам, вместе со всеми зависимыми телами

эмм. а где эта ваша волшебнаая кнопочка prodject? простите

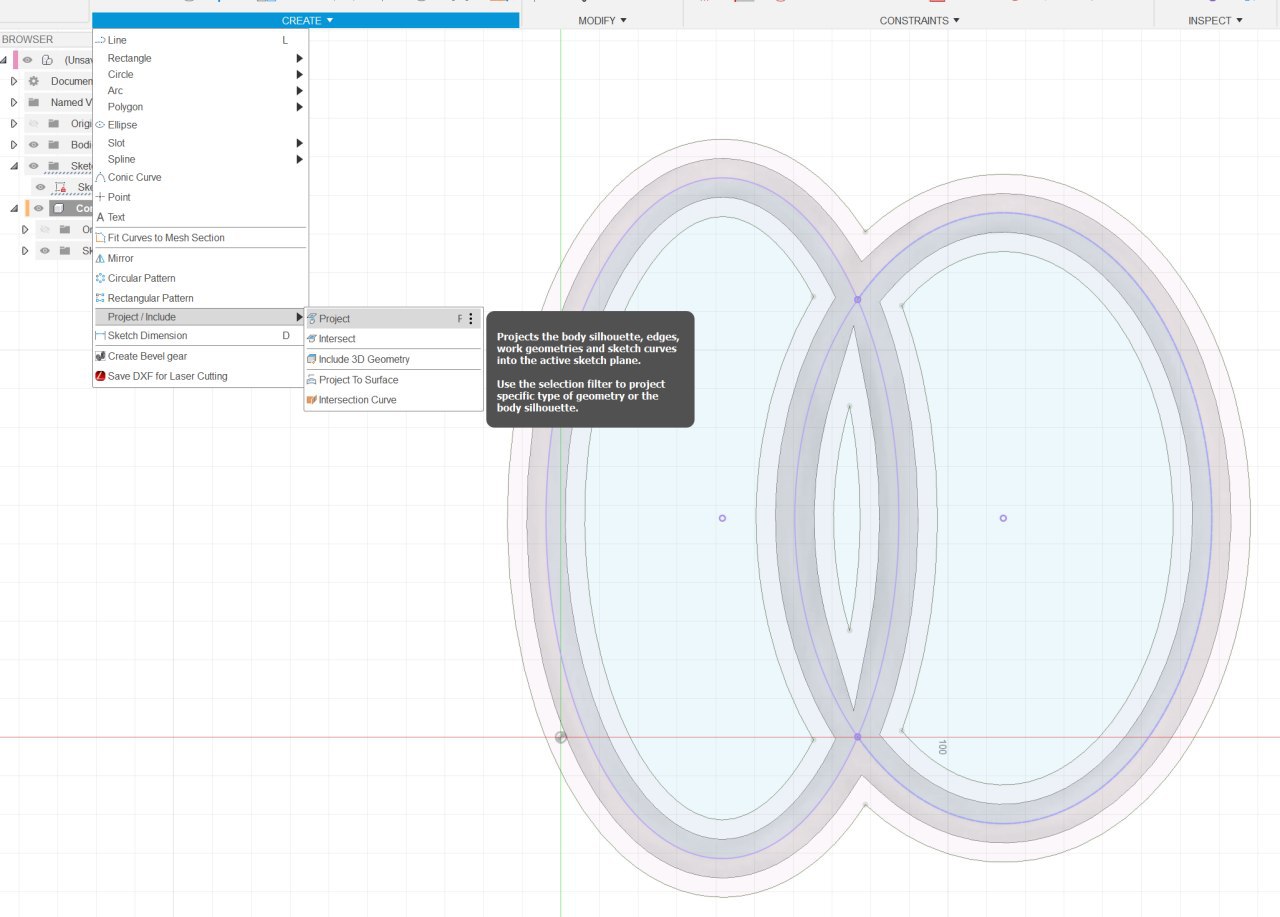

я ж открыл там меню с этой кнопой специально на скрине)

а во увидел

это проецирование любой геометрии - кусков скетча, плоскостей, граней, отверстий и тп. чтобы на их базе уже строить дальше, сохраняя зависимость

Вроде все подробно описали...  Но всё равно них не понятно)) я честно пытаюсь сделать как пишите, но чета затык. Ща видео какое нибудь гляну про проджект.

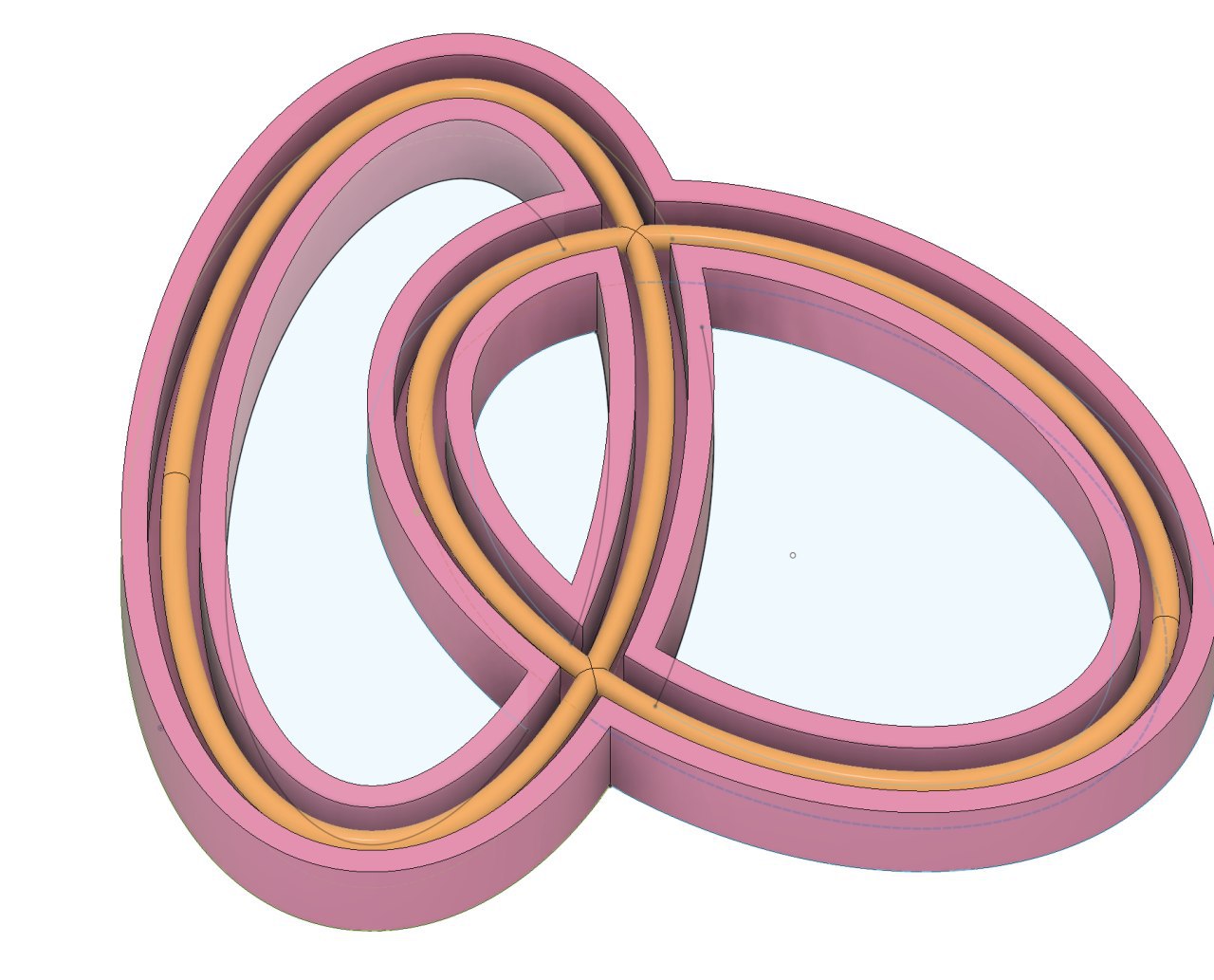

в принципе что то похожее получилось

основной смысл - не надо перерисовывать то, что уже есть) это и делает проджект)

А я перерисовал)) частично

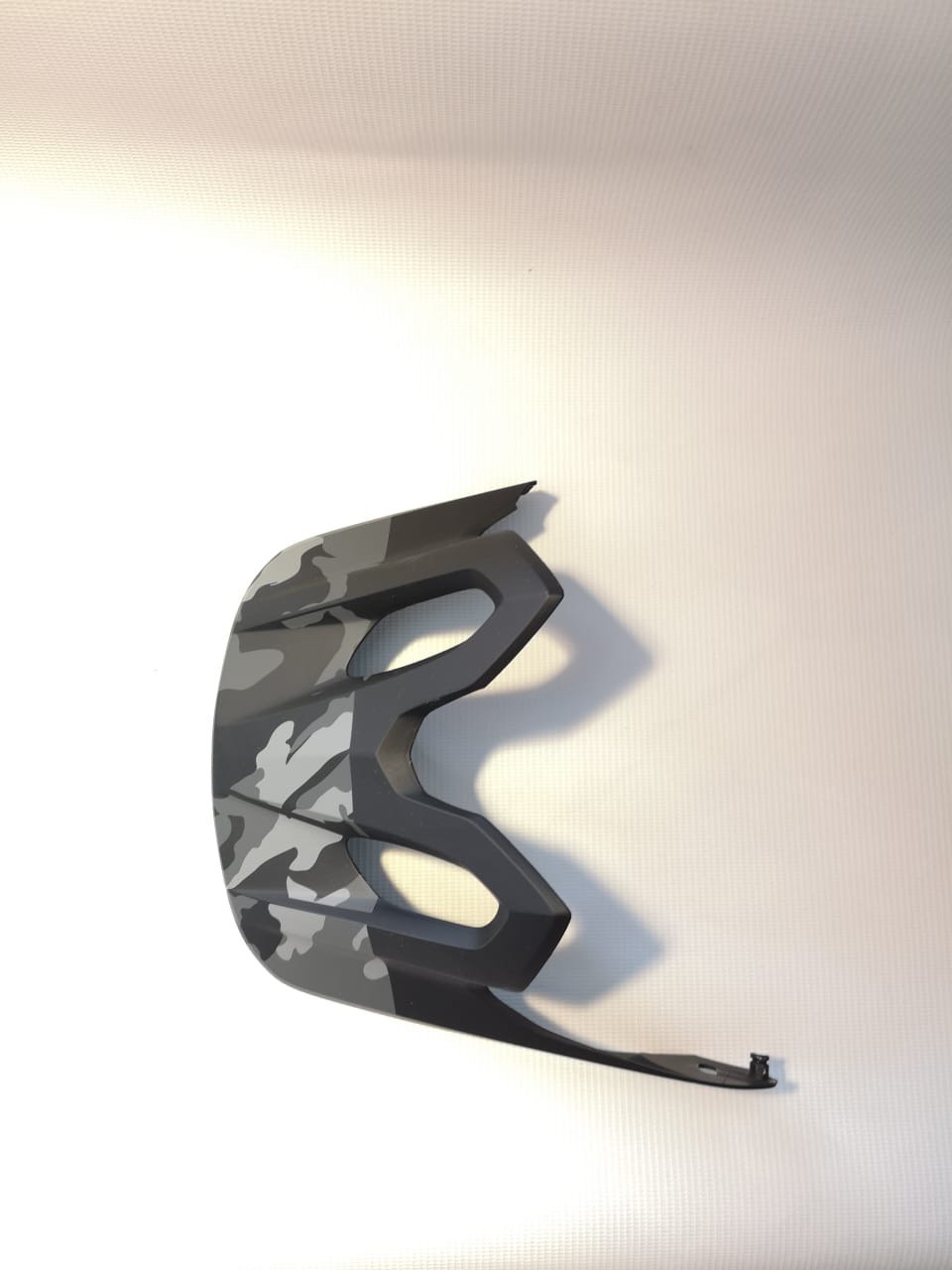

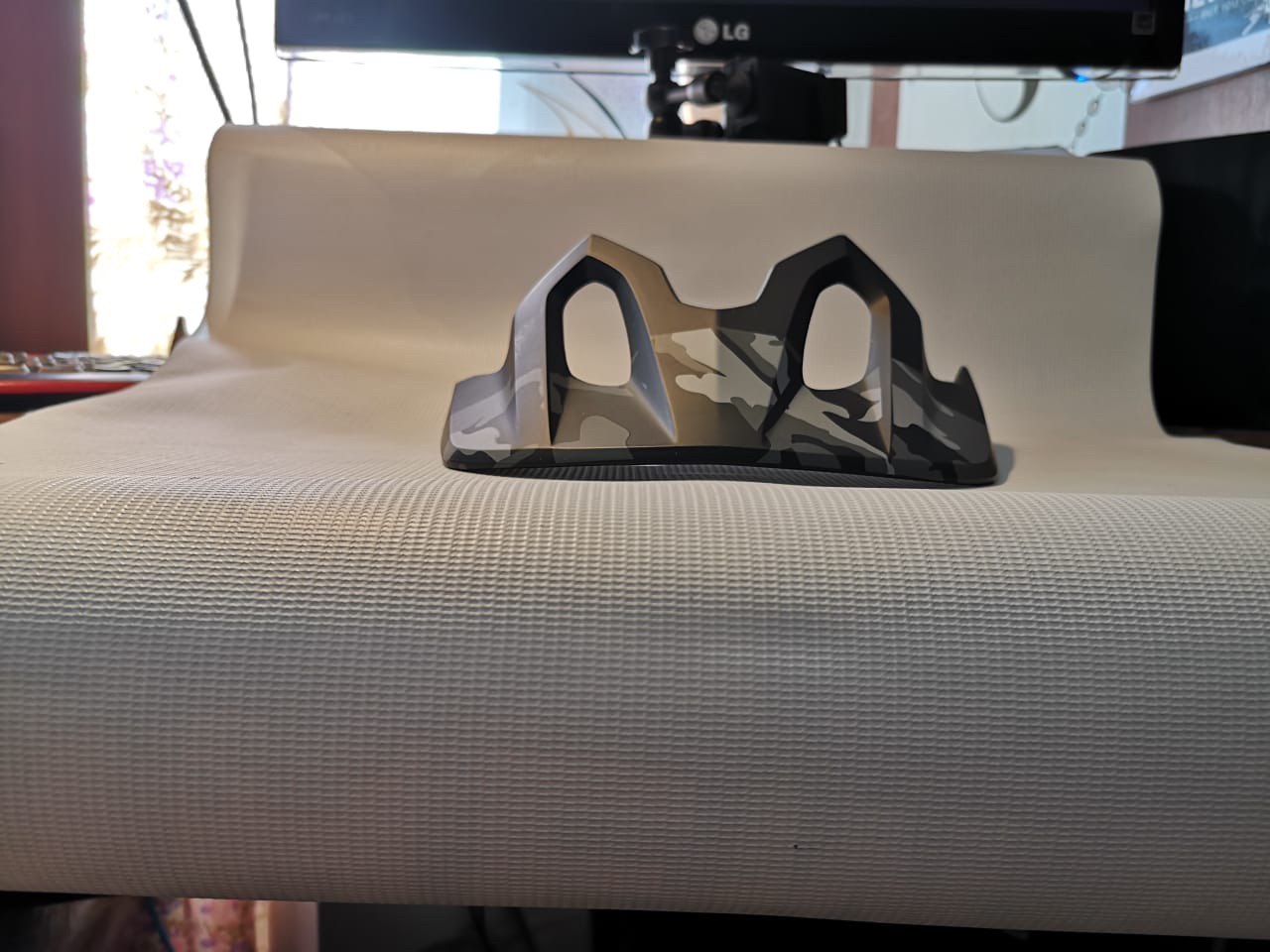

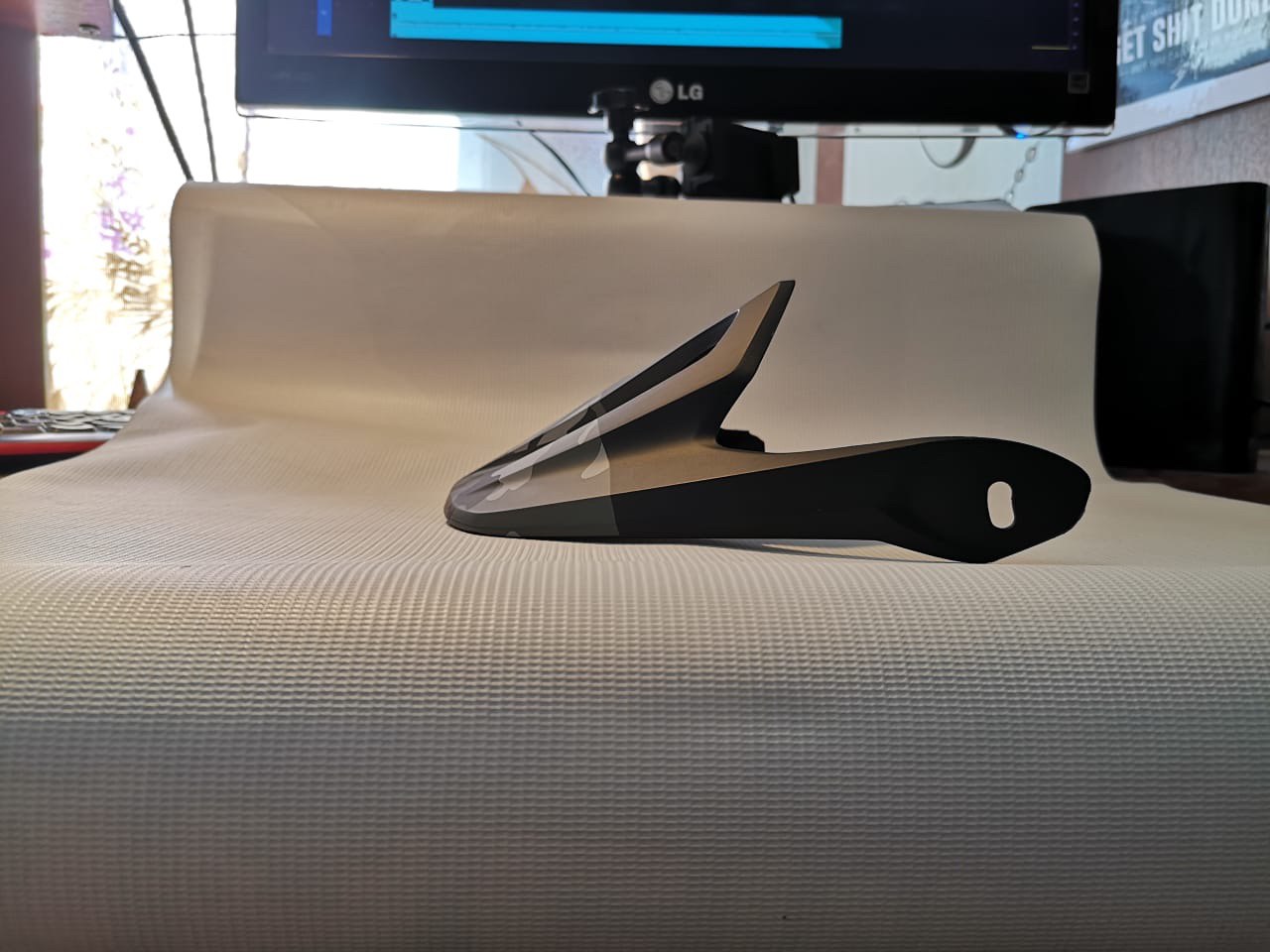

Здравствуйте всем)) помогите, я новичок во fusion 360, подскажите вот эту деталь как лучше начать моделировать, поверхностью или твердотельно? Нарисовать скетч и выдавить или с какой то определённой фигуры начать?
