Чат Дяди Паши Fusion 360

2020 May 02

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
Stanislav
Мне больше приходилось сталкиваться с криво сделанными чертежами. Дублирующие линии. Для лазера песня, если линия продублирована 6 раз. В кореле ни разу такого не встречал.
а я встречал по 5 непараллельных линий рядом которых не разглядишь без увеличения до соток) ну так да, это всё на совести того, кто чертил) на самом деле...
источник

VF

Vitaly F in Чат Дяди Паши Fusion 360
Stanislav
Помню коллега не стал проверять чертеж. Уголь от фанеры остался.
Уголь - это от слабой продувки воздуха, провод перегнулся или треснул,
источник

VF

Vitaly F in Чат Дяди Паши Fusion 360
Рез д.б. цвета кофе и без угля...
источник

G

Gerrrain in Чат Дяди Паши Fusion 360
А как из уже готового проекта перекинуть скетч в новое окно разработки? (чтобы потом по этому скетчу сделать деталь и соединить в сборке с первой)
источник

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
Vitaly F
Уголь - это от слабой продувки воздуха, провод перегнулся или треснул,
не, это просто по 5 раз прошлись по одной линии)
источник

S

Stanislav in Чат Дяди Паши Fusion 360
Vitaly F
Уголь - это от слабой продувки воздуха, провод перегнулся или треснул,
Окружность упала после резки, и была не в фокусе он по ней и проходился
источник

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
Gerrrain
А как из уже готового проекта перекинуть скетч в новое окно разработки? (чтобы потом по этому скетчу сделать деталь и соединить в сборке с первой)
а почему всё в одном окне не сделать?
источник

S

Stanislav in Чат Дяди Паши Fusion 360
Компрессор исправно дул)
источник

G

Gerrrain in Чат Дяди Паши Fusion 360
Konstantin Pavlov
а почему всё в одном окне не сделать?
Ну во первых не особо удобно наверно. А во вторых боюсь че нибудь в готовом проекте сломать)) я его уже несколько раз переделывал
источник

S

Stanislav in Чат Дяди Паши Fusion 360
Evgen

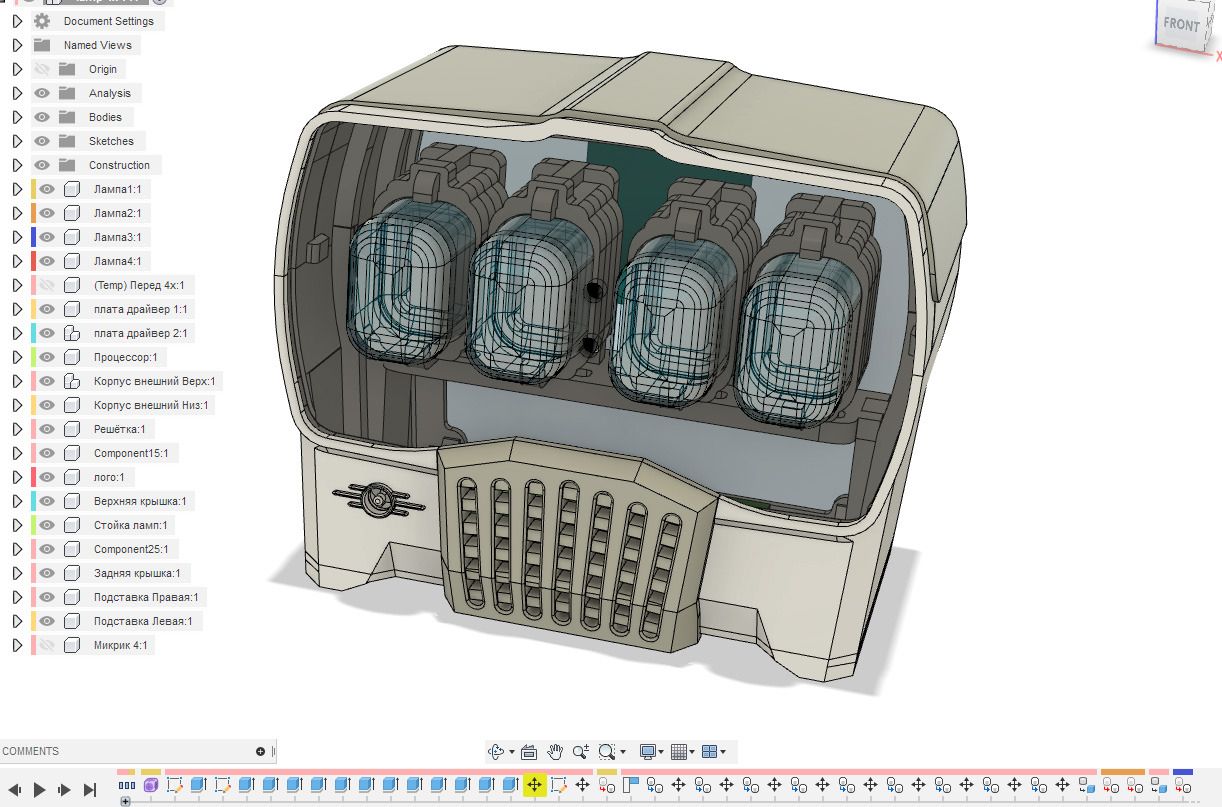

Концепция такая
Я такие помню рисовал, рисовал и забил)
источник

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
Gerrrain
Ну во первых не особо удобно наверно. А во вторых боюсь че нибудь в готовом проекте сломать)) я его уже несколько раз переделывал
это будет удобнее немного, и сохранится параметрическая связь. просто делайте новый компонент, и в нём работайте...
источник

G

Gerrrain in Чат Дяди Паши Fusion 360
Ну ок попробую
источник

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
скопировать скетч можно только выделив всё в нём и скопировать - вставить в скетч в другом окне. но вы естественно потеряете все привязки и зависимости с оригиналом
источник

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
то есть в этом случае вам надежнее сделать сборку из компонентов в одном проекте
источник

VF

Vitaly F in Чат Дяди Паши Fusion 360
Я достаточно много проектировал для лазерной резки, конечно Fusion 360 - незаменим, к примеру шип-паз на сложной коробке... с параметрами для разной толщины фанеры. 1- сорта не встречал у нас, а 2-ой по площади толщина может "гулять" на 3-4мм толщины несколько десяток мм.!!! В том случае коробку собрать невозможно шипы или не лезут или болтаются! С клеем свяжешься вообще тоска...
Так вот для фанеры 4-мм, 2-го сорта делаю несколько шаблонов с шагом 0.1мм по толщине, чтобы на месте с помощью теста определить нужный шаблон. Параметры Fusion легко позволяют играть толщиной фанеры. А утилка позволяет с нужной плоскости сохранить DXF одним кликом с компенсацией керфа. На резку несу 10-ть файлов 5-ть в плюс, 5-ть в минус. Зато результат безпроигрышный, всё собирается и разбирается! Что бы я с CorelDraw делал !!!
источник

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
Vitaly F
Я достаточно много проектировал для лазерной резки, конечно Fusion 360 - незаменим, к примеру шип-паз на сложной коробке... с параметрами для разной толщины фанеры. 1- сорта не встречал у нас, а 2-ой по площади толщина может "гулять" на 3-4мм толщины несколько десяток мм.!!! В том случае коробку собрать невозможно шипы или не лезут или болтаются! С клеем свяжешься вообще тоска...
Так вот для фанеры 4-мм, 2-го сорта делаю несколько шаблонов с шагом 0.1мм по толщине, чтобы на месте с помощью теста определить нужный шаблон. Параметры Fusion легко позволяют играть толщиной фанеры. А утилка позволяет с нужной плоскости сохранить DXF одним кликом с компенсацией керфа. На резку несу 10-ть файлов 5-ть в плюс, 5-ть в минус. Зато результат безпроигрышный, всё собирается и разбирается! Что бы я с CorelDraw делал !!!
всё так и есть)
источник

G

Gerrrain in Чат Дяди Паши Fusion 360
Konstantin Pavlov
то есть в этом случае вам надежнее сделать сборку из компонентов в одном проекте
А как в новый компонент перенести этот скетч чтоб с ним работать?
источник

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
Gerrrain
А как в новый компонент перенести этот скетч чтоб с ним работать?
project
источник

KP

Konstantin Pavlov in Чат Дяди Паши Fusion 360
если в старом компоненте вам этот скетч не нужен(он там ни в чем не участвует) - можете попробовать просто перетащить... возможно потребуется переместить в таймлайне создание второго компонента до создания этого скетча
источник

S

Stanislav in Чат Дяди Паши Fusion 360
Vitaly F
Я достаточно много проектировал для лазерной резки, конечно Fusion 360 - незаменим, к примеру шип-паз на сложной коробке... с параметрами для разной толщины фанеры. 1- сорта не встречал у нас, а 2-ой по площади толщина может "гулять" на 3-4мм толщины несколько десяток мм.!!! В том случае коробку собрать невозможно шипы или не лезут или болтаются! С клеем свяжешься вообще тоска...
Так вот для фанеры 4-мм, 2-го сорта делаю несколько шаблонов с шагом 0.1мм по толщине, чтобы на месте с помощью теста определить нужный шаблон. Параметры Fusion легко позволяют играть толщиной фанеры. А утилка позволяет с нужной плоскости сохранить DXF одним кликом с компенсацией керфа. На резку несу 10-ть файлов 5-ть в плюс, 5-ть в минус. Зато результат безпроигрышный, всё собирается и разбирается! Что бы я с CorelDraw делал !!!
Да, с шип паз наверное проще во фьюжн)
источник
