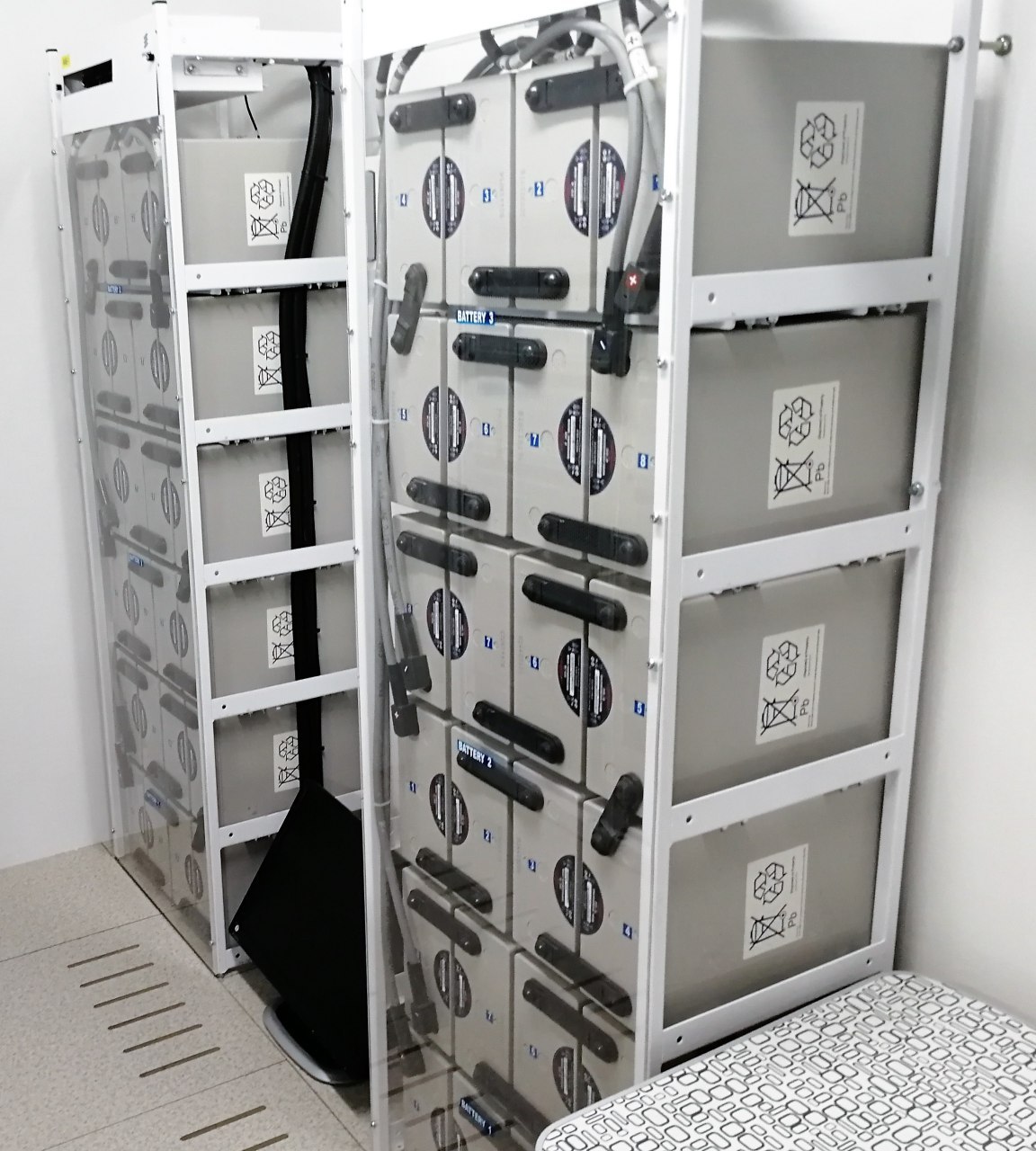

Стеллажи с аккумуляторными батареями. Они обеспечат бесперебойную работу оборудования в случае кратковременных (в несколько минут) перебоев в подаче электроэнергии в сеть промышленного тока, если вдруг отключились обе ветки внешнего питания.

Поставляет такие стеллажи давний партнер Ericsson, компания Emerson. Аккумуляторы современные, безсвинцовые, 200 Ач.

Система распределения питания. Из переменного напряжения сети промышленного тока здесь формируется постоянное напряжение -48В.

Это стойка с инвертором, он обеспечивает преобразование постоянного тока в переменный, напряжением 220В, что необходимо для питания серверов. Почему-то называется "инвертер" (может, шведы писали, а может это такой инженерный сленг).

Стойка распределения питания переменного тока 220В. Давайте ее откроем.

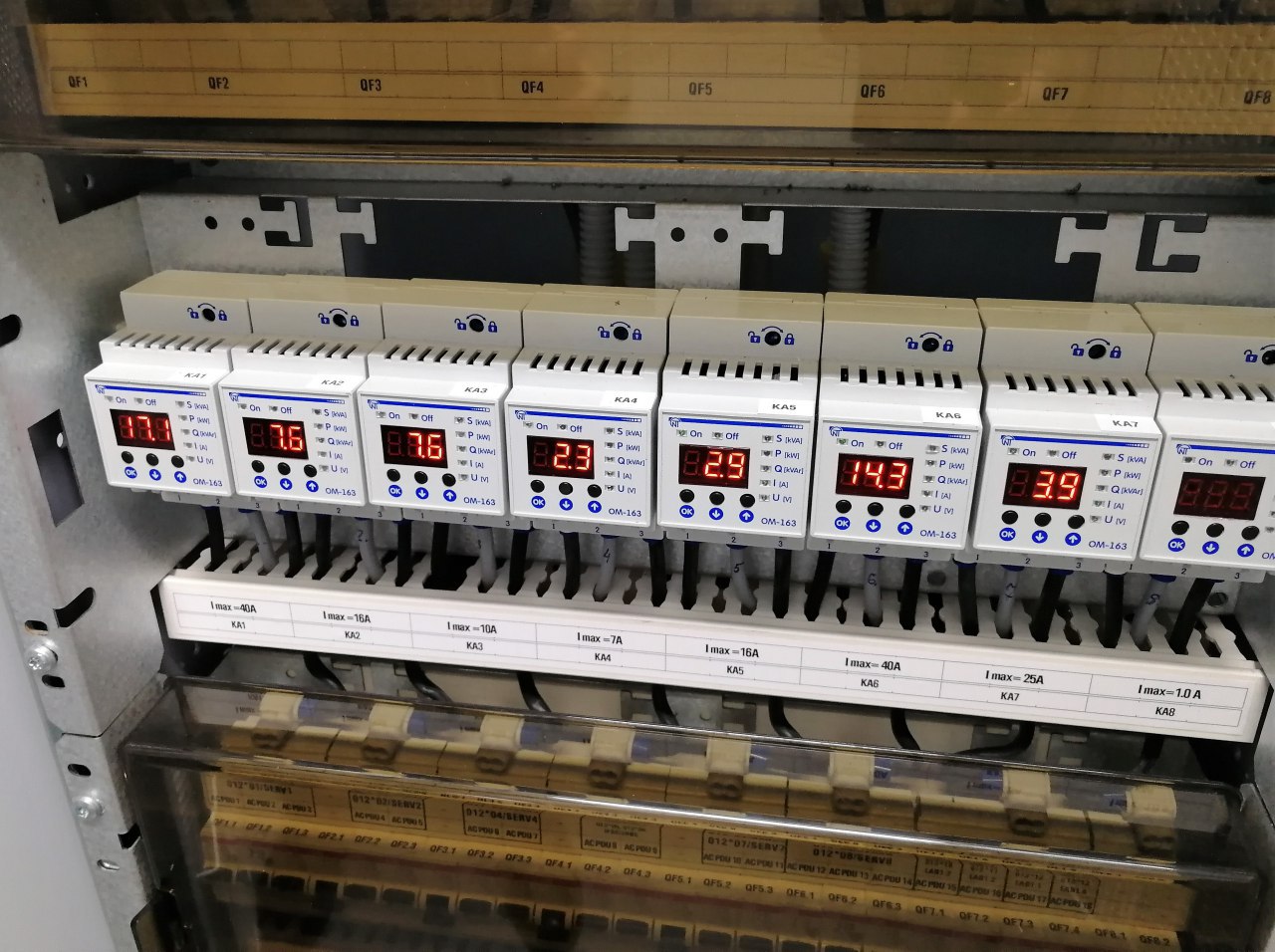

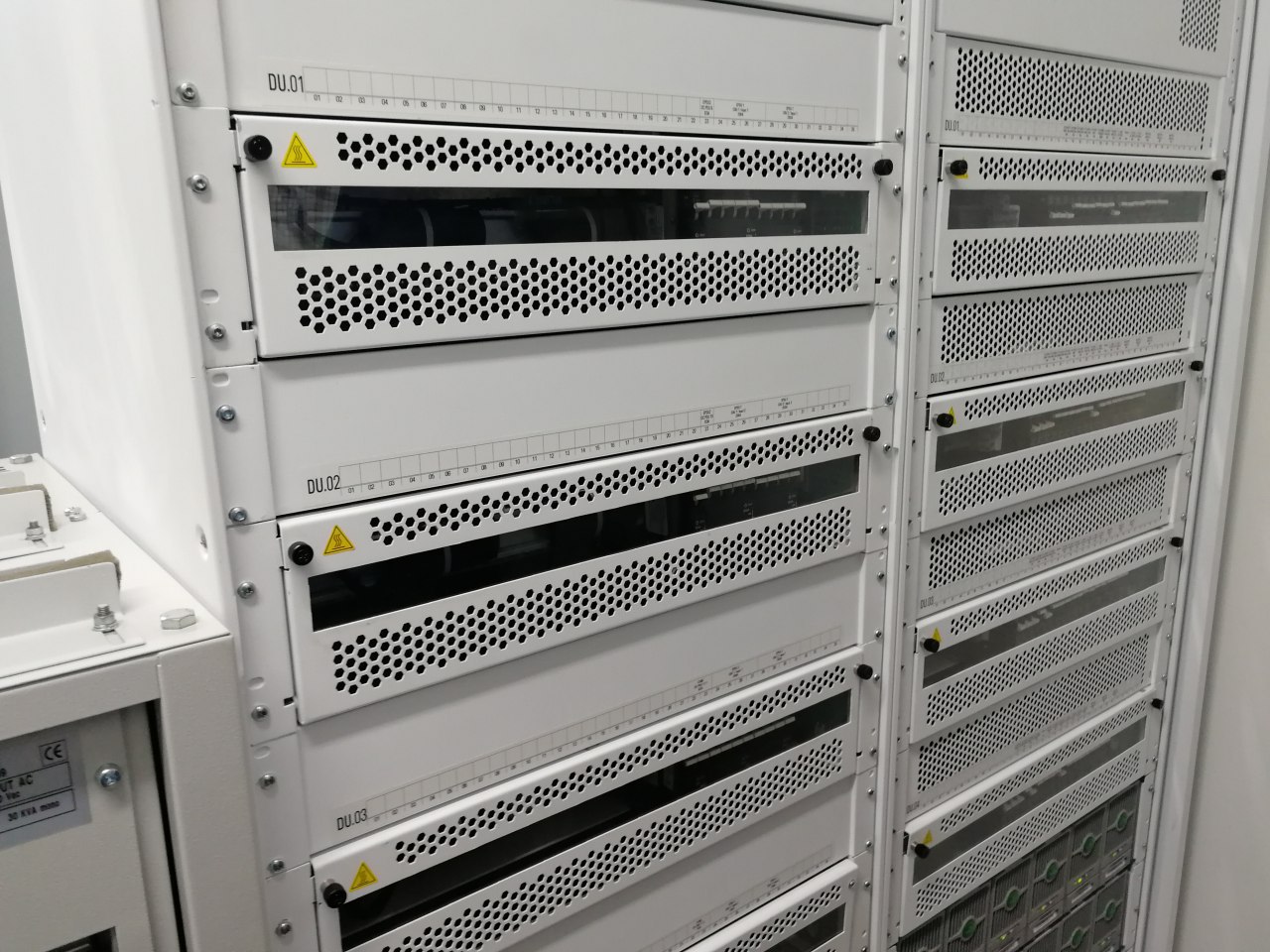

Отсюда раздается питание на 7 стоек, которые работают от 220В. На индикаторах видны текущие уровни потребления тока.

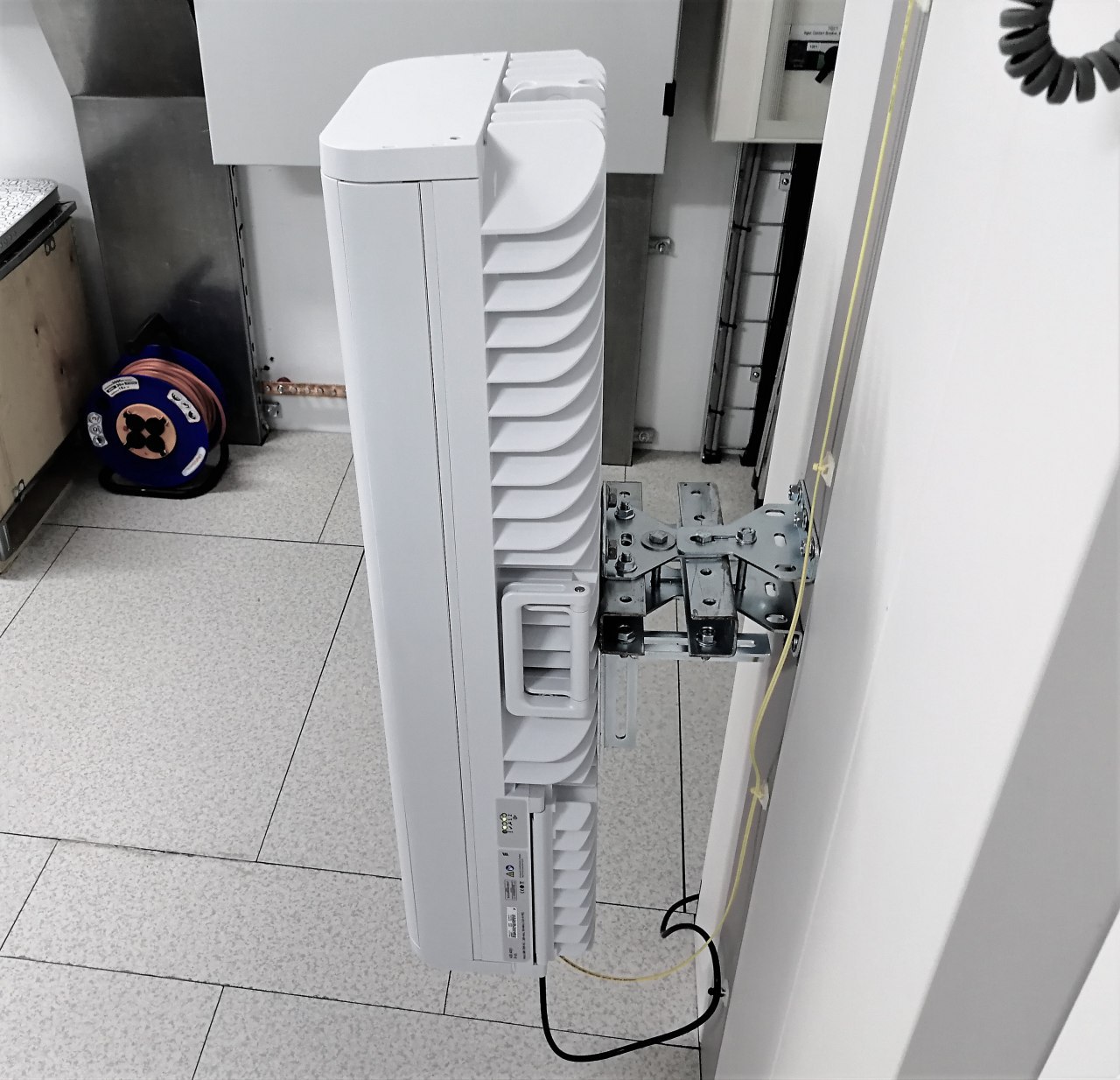

На секунду отвлечемся от серверов и другого оборудования ядра сети. На фото видна интегрированная макро базовая станция семейства AIR (Antenna Integrated Radio), то есть базовая станция со встроенной в единый корпус антенной системой. Семейство этих баз известно давно, в том числе на российском рынке.  Обратите внимание на ручку для переноски - мелочи, создающие удобство для людей, которые занимаются инсталляцией оборудования Ericsson.

Обратите внимание на ручку для переноски - мелочи, создающие удобство для людей, которые занимаются инсталляцией оборудования Ericsson. Сюда базовую станцию принесли для настройки. Она поддерживает диапазоны b1/b3, то есть это двухдиапазонная база. Это еще не AAR, то есть не базовая станция с интегрированной цифровой решеткой, такие должны будут появиться в Москве в демо-студии Ericsson в ближайшую пару месяцев.

Михаил Филимончик, руководитель центра по инновациям и развитию бизнеса Восточная Европа и Центральная Азия, демонстрирует индор цифровой модуль Ericsson Baseband 6630 в варианте для монтажа в стойку. Собственно, Михаил для нас с вами всю эту экскурсию и проводит, я только иногда задаю вопросы и записываю.

К такому цифровому модулю можно подключить до 16 трансиверов, по-сути до 16 сот. Каждая сота может быть с поддержкой MIMO, может быть с поддержкой различных технологий, например, 2G/3G/LTE/5G. Каждый порт позволяет подключать до 10 Гбит/c. Этого с избытком хватает для каждого приемопередатчика. И есть 2 порта для подключения цифрового модуля в IP backbone для соединения модуля с опорной сетью. То, что портов два, позволяет организовать резервирование. В лаборатории подключено в конфигурации без резервирования.
В стойке при необходимости может стоять более десятка цифровых модулей.

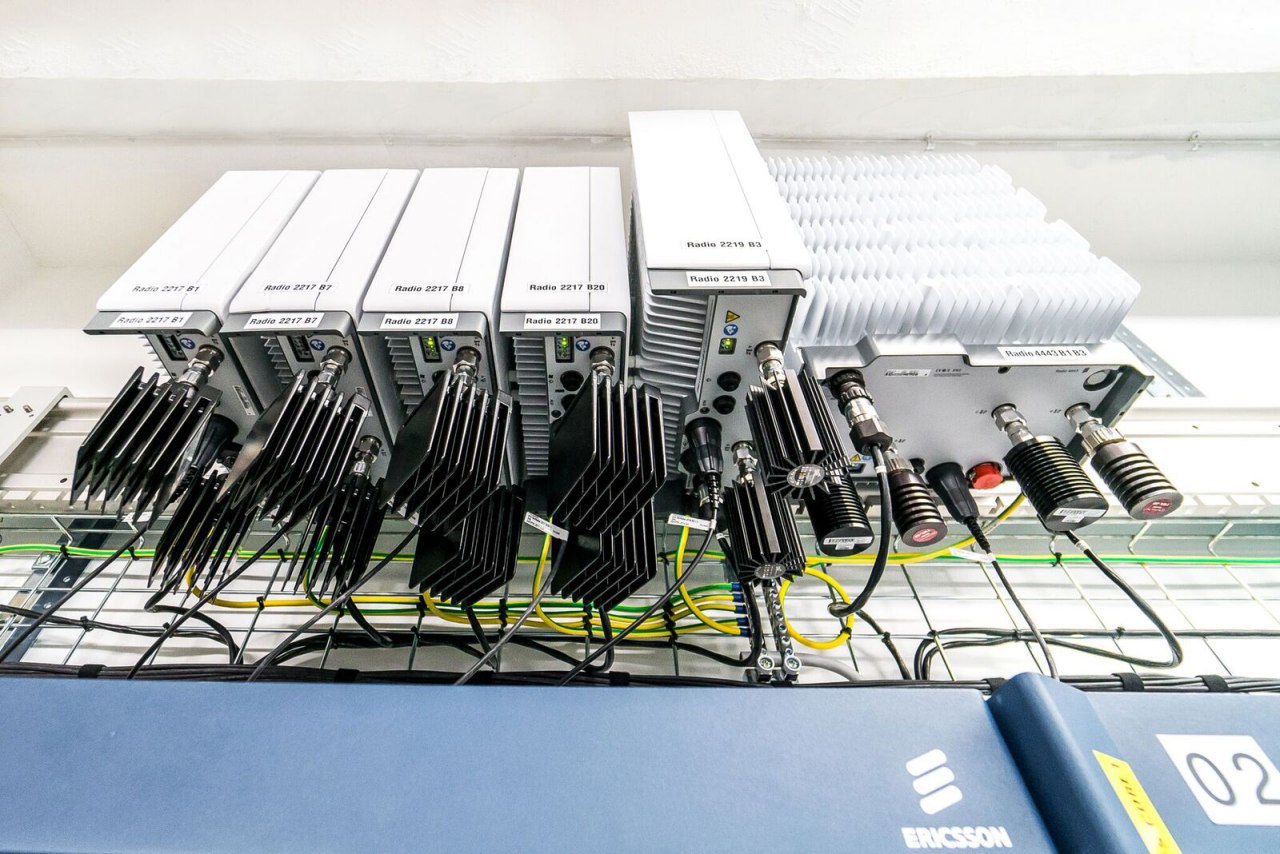

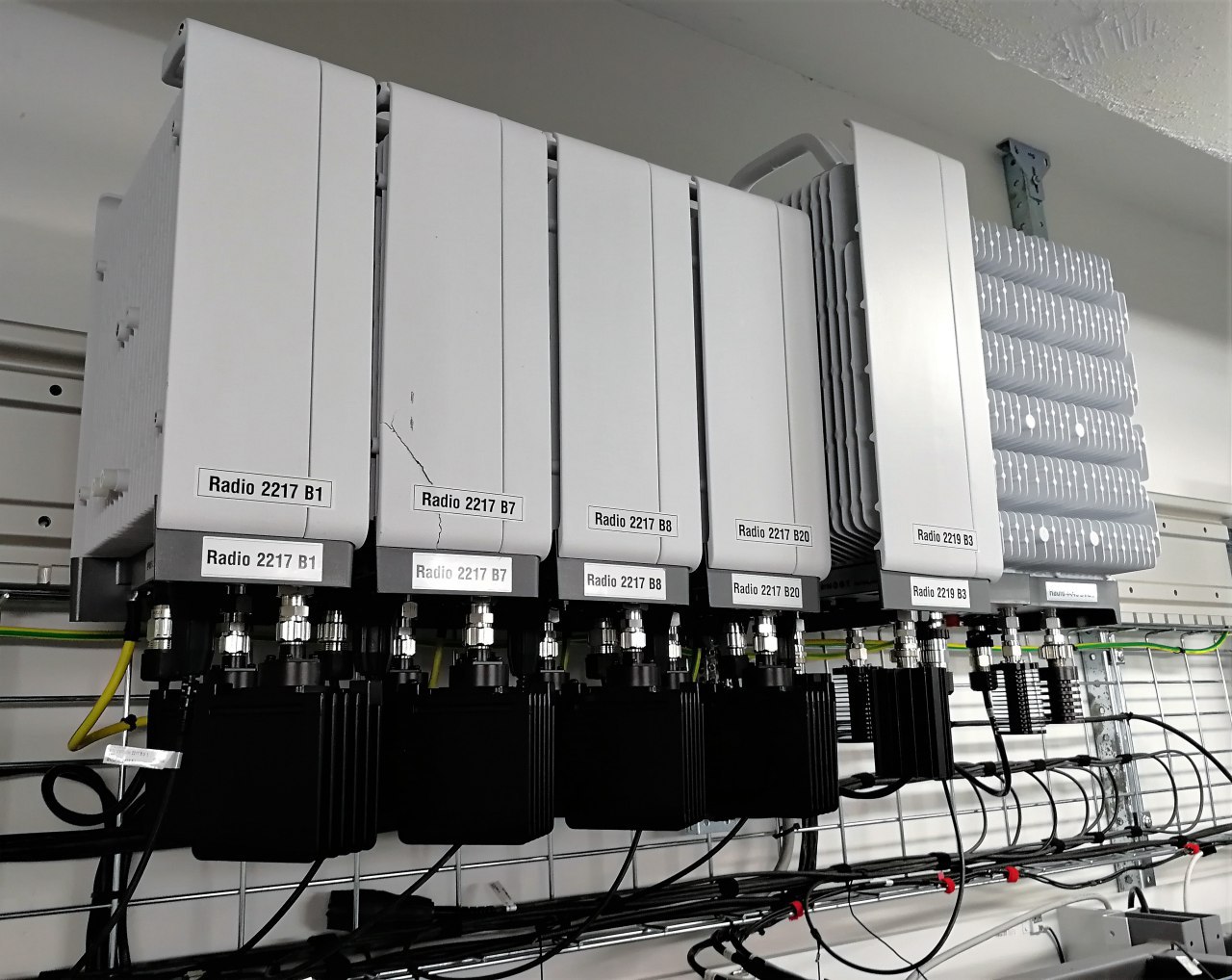

Над стойками, под потолком разместилась целая "гроздь" радиомодулей Ericsson - на все основные используемые в России частотные диапазоны. Разве что нет радио с поддержкой b31.

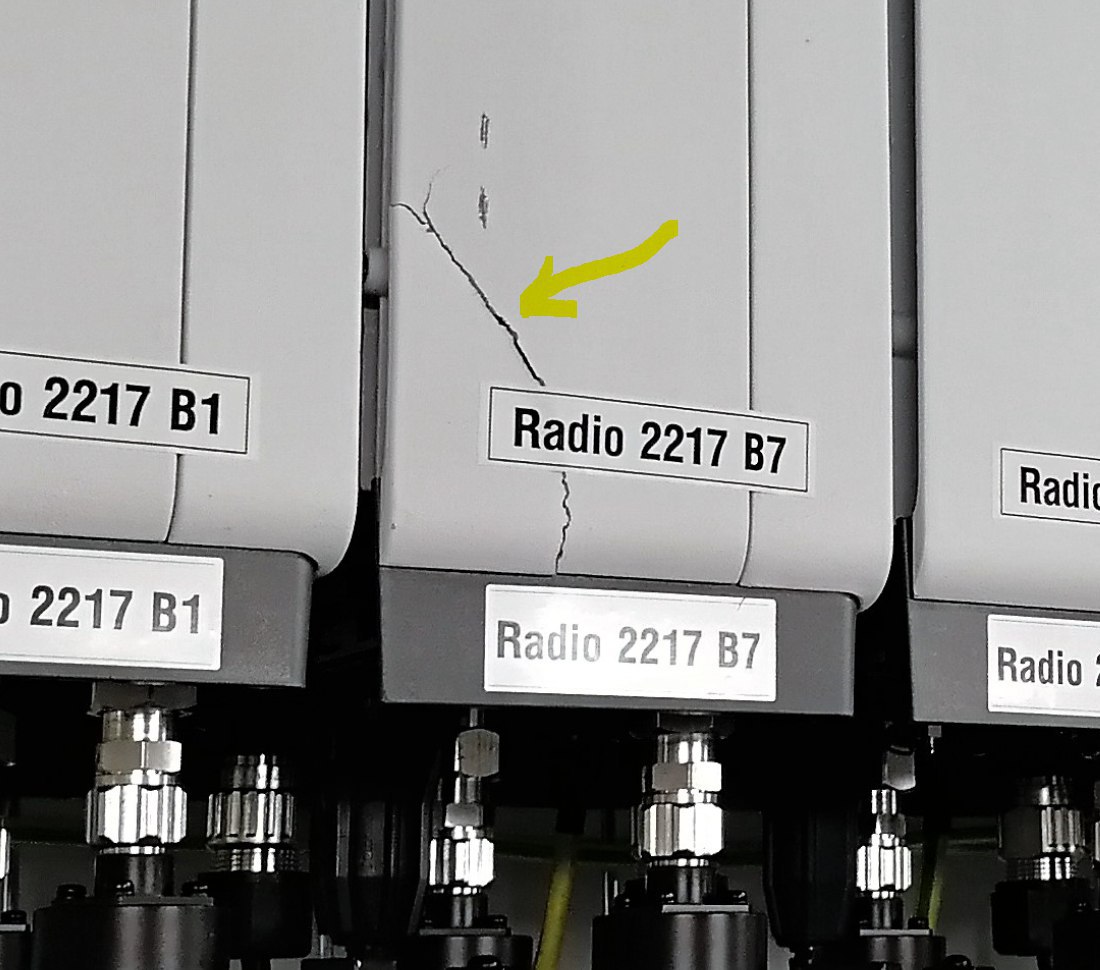

Оборудование рабочее, боевое, один из корпусов даже с трещиной. На "ходовых качествах" в условиях лаборатории это не сказывается.

Все ненужные для экспериментов выходы "заглушены" нагрузкой, чтобы исключить создание помех в эфире.

Справа - двухдиапазонное аутдор радио Radio 4443 B1 B3 с усиленным радиатором для более эффективного охлаждения.

Для тестирования с выходом в эфир в Ericsson всякий раз заказывают у регулятора специальное разрешение (РИЧ). Как ни печально, но и в 21 веке его получение занимает от 1 до 1.5 месяцев. Таковы российские реалии.

Да простят меня шведы, но у китайцев тема эффективного охлаждения радио дошла уже до жидкостного подхода.

Если до сих пор мы больше говорили о питании и радио, то сейчас перейдем к элементам опорной сети.

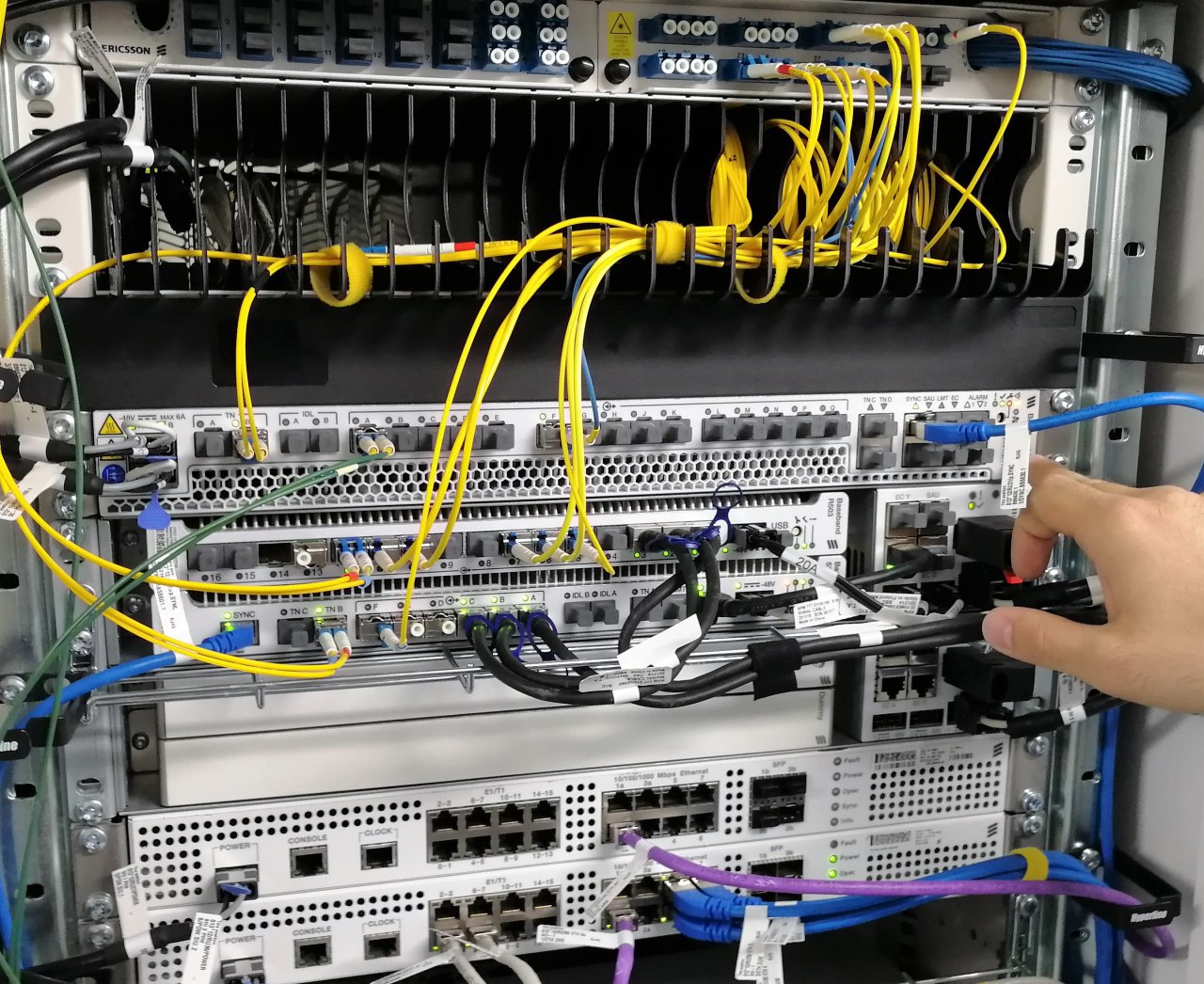

Голос идет через вот такой коммутатор (пакетная часть - через пакетное ядро, про него еще поговорим). Решение стандартное, аналогичные блоки стоят практически у всех операторов, с которыми сотрудничает Ericsson в России.

Стойка с тремя блоками обеспечивает коммутацию до 500 тысяч абонентов одновременно. И может легко масштабироваться на большее число абонентов. Это уже не новое, проверенное решение, сейчас есть его заметно более компактные аналоги.

В Лаборатории Ericsson собрано несколько поколений оборудования - то, что ставилось 6-8 лет назад, то, что закупалось 3 года назад и более современное, только выпущенное.

Такой подход позволяет не только что-то новое показать, но и, например, отлаживать какие-то решения на оборудовании, которое стоит у клиента. Эта возможность есть и у инженеров Ericsson, и у партнеров компании.

Второй из трех блоков коммутатора.

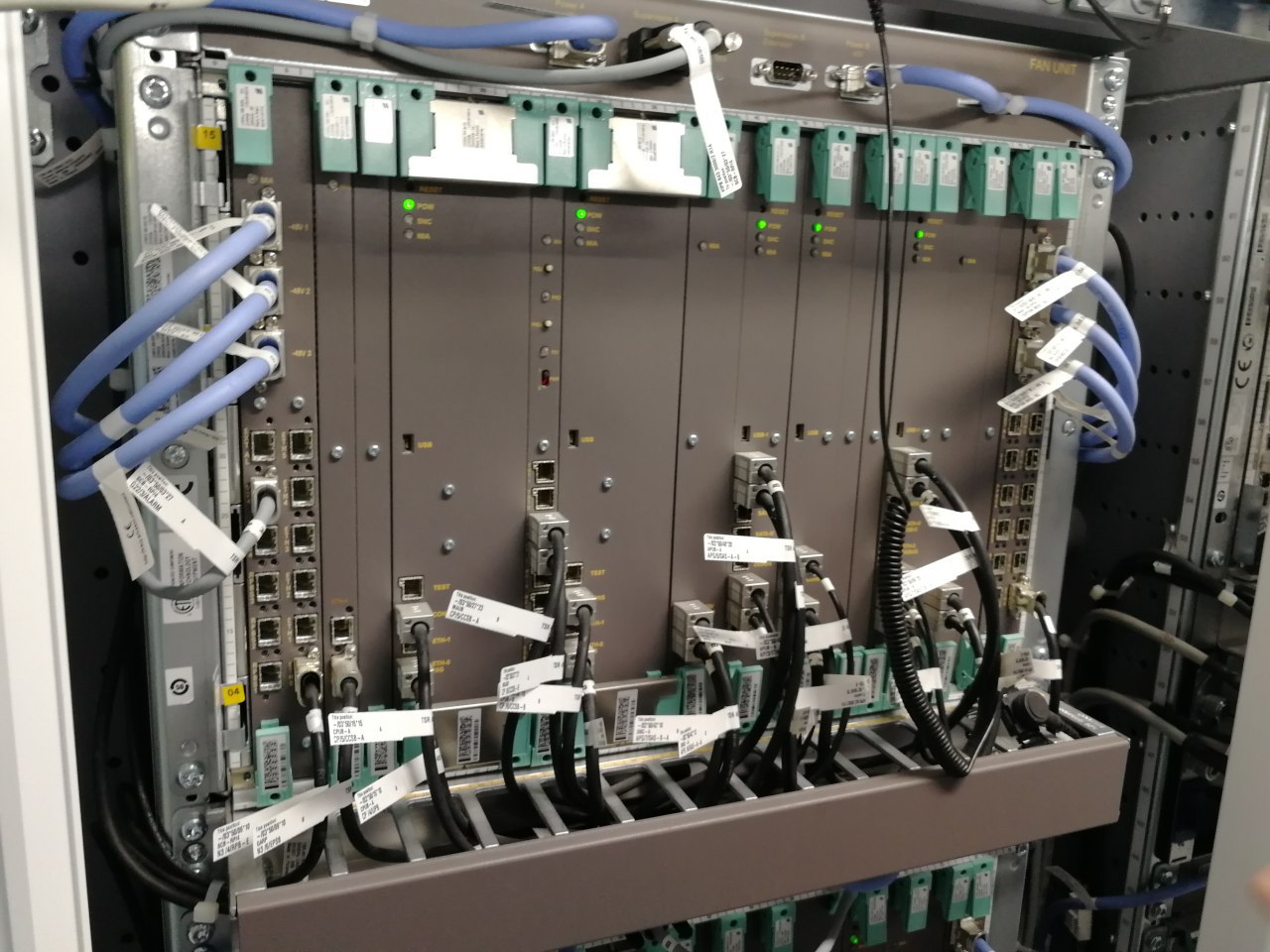

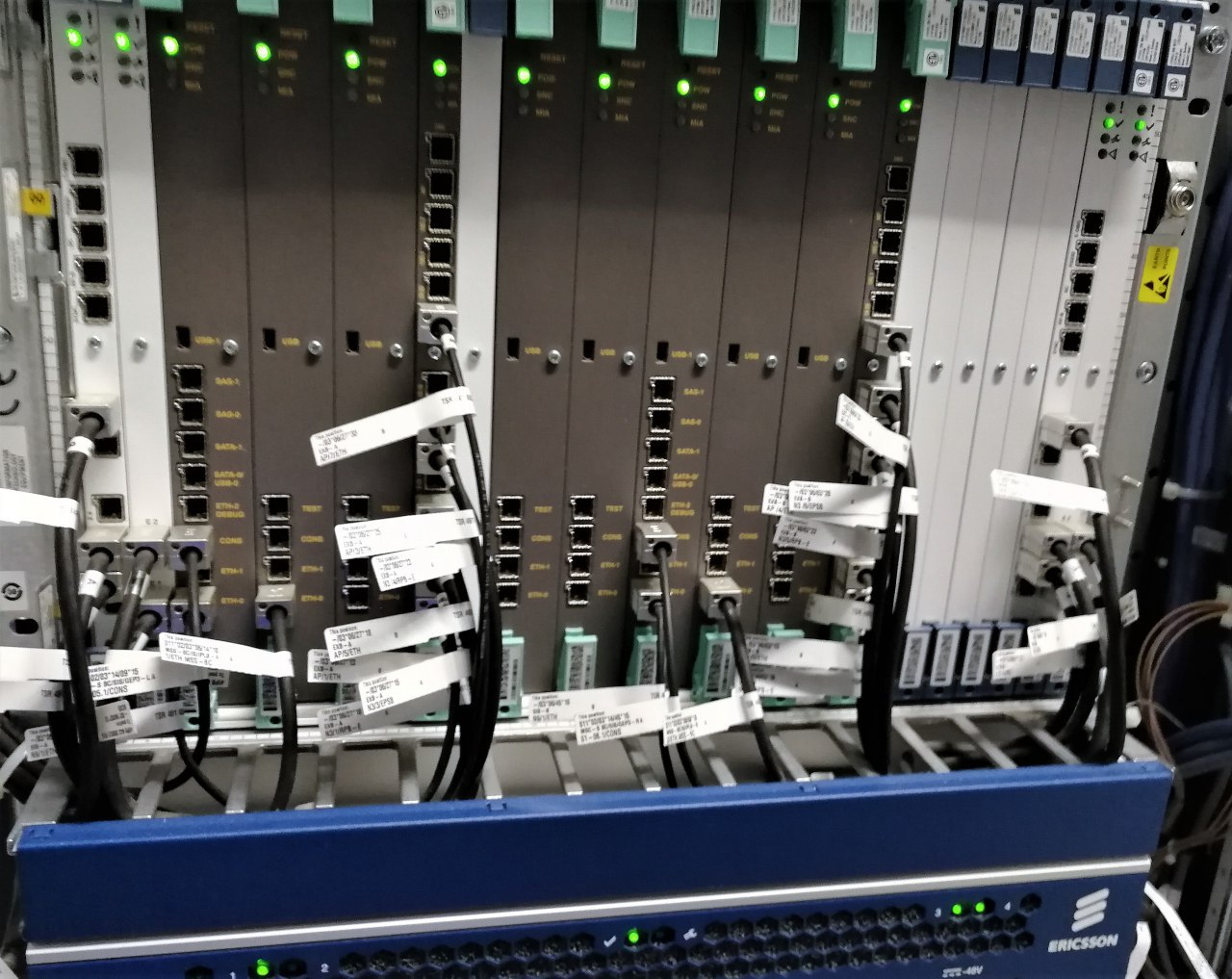

И третий. Фоточки так себе вышли, к сожалению. Блоки белого цвета - по-сути встроенные роутеры/свитчи, а коричневые - "мозги", которые обрабатывают вызовы. Еще платы ввода-вывода внизу. Если три таких стойки объединить, можно, в зависимости от профайла (по странам различаются профайлы), обслужить от 5 до 8 млн абонентов.

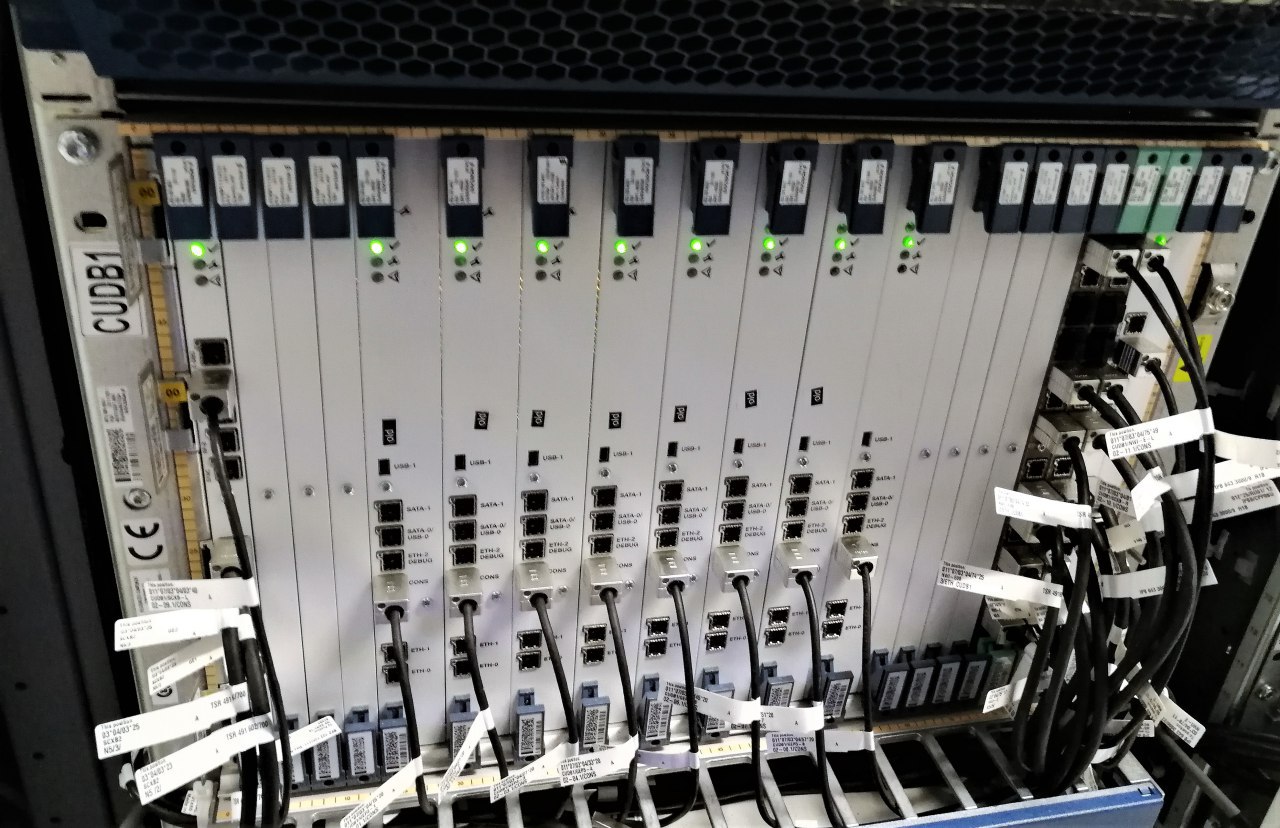

UDC (User Data Consolidation) хранит единую базу абонентских профилей от 2G до 5G (какие услуги подключены, какие настройки выбраны, какие сервисы разрешены, какие - запрещены). Для доступа к этим данным используются HLR frontend, HSS frontend и для 5G будет свой. Удобство в том, что база содержит все профайлы для каждого абонента.

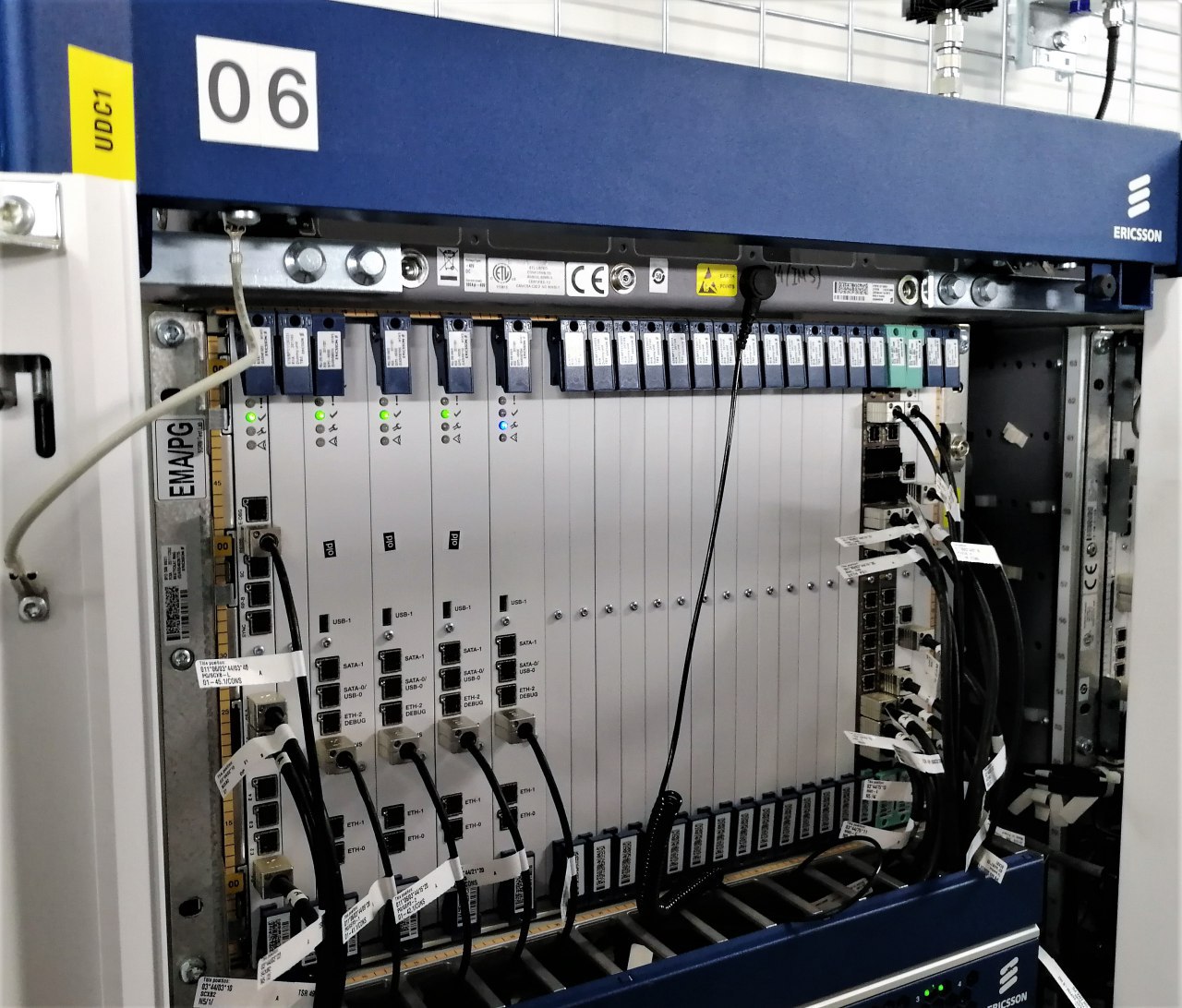

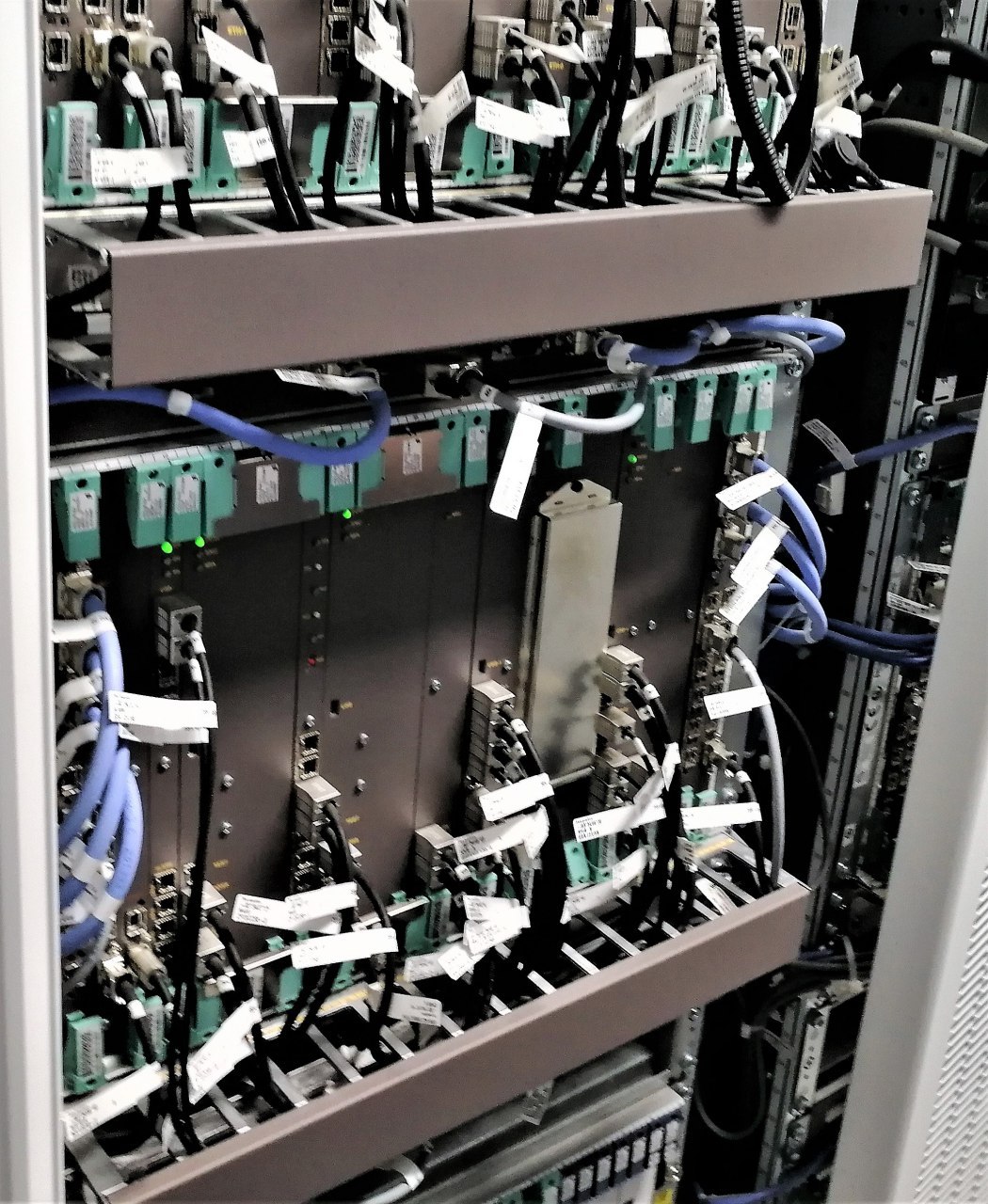

И еще модуль этой же стойки UDC.

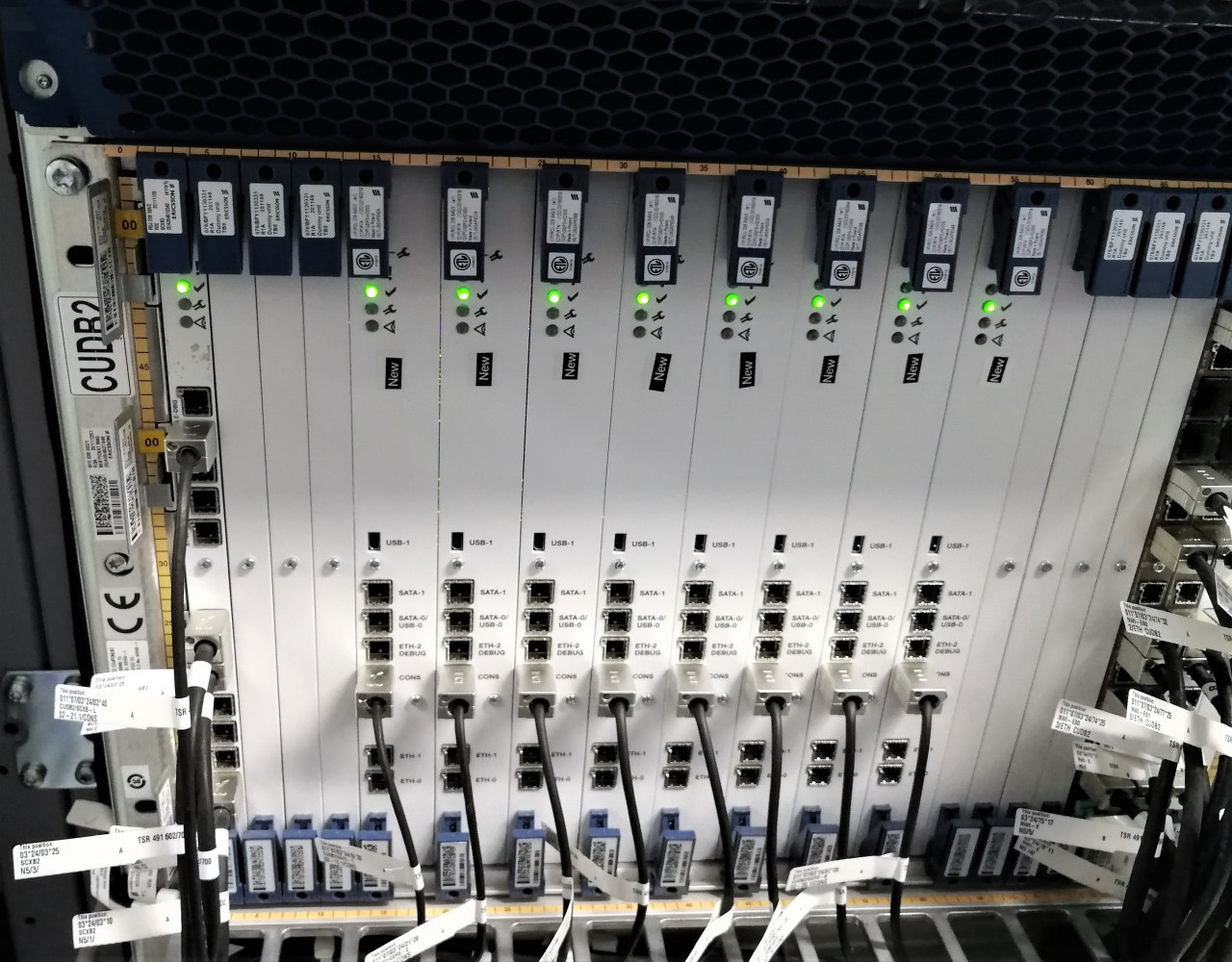

И третий.
