D
это ващето линия типа i2c а не просто вкл-выкл
D
The bus is an open-collector line, somewhat like I²C, passively pulled up to +3.3 V, and driven low to transmit a bit.
AF
И в чем разница?
D
хз как там шина в 100 кбит продавица через оптрон с его фронтами и спадами.
AF

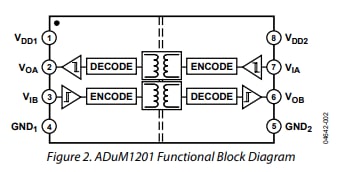

Через ADUM1201 гнал на 250 Кбод, тут получается 20Кбод. А по факту еще меньше.
D
но вообще конечно интересно, я бы подключил оптрон и снял логическим анализатором трафик
D
ограничил бы 10 мА током диод оптрона
AF

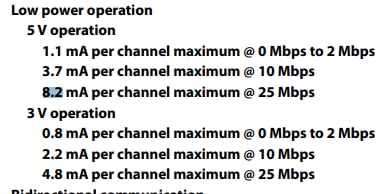

Спасибо. По "оптрону" - я буду юзать ADUM-овские, , там получается 25Мбит\с и он работает на каком-то другом принципе и жрет 1.1 ma при 5v и 2mbps
D
ну вот, развязка тоже есть
S
Диода вообще пока нет. Знаю что нужен, а как его правильно ставитть хз
r
Встречно-параллельно
r
Катодом к плюсу, анодом к минусу
2021 May 20
DQ

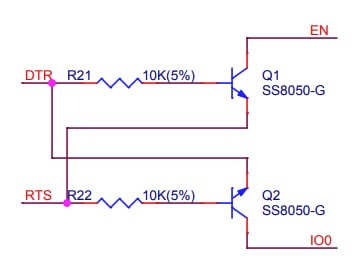

Всем доброй ночи. А подскажите пожалуйста. А для чего на плате esp32 devkit вот этот элемент цепи?
DQ
Если я правильно понял, это нужно для возможности прошивки, но не понятно в чем смысл и как это работает =(
vs
Esp переходит в режим прошивки, если в момент старта (после Reset) на gpio0 логический 0.
Но дело в том, что приведенная схема включения обеспечивает инверсию dtr к en и rts к io0 при разных drt и rts, а при одинаковых логические единицы.
Что не дает нужного состояния. Скорее всего, для задержки сигнала сброса на en еще стоит конденсатор.
Тогда при старте обмена по uart dtr и rts обеспечат нужную логику работы.
Но дело в том, что приведенная схема включения обеспечивает инверсию dtr к en и rts к io0 при разных drt и rts, а при одинаковых логические единицы.
Что не дает нужного состояния. Скорее всего, для задержки сигнала сброса на en еще стоит конденсатор.
Тогда при старте обмена по uart dtr и rts обеспечат нужную логику работы.
DQ
То есть это для того, что бы не прожимать кнопку при прошивке а что бы прошивка автоматом начиналась?
vs
Совершенно верно
