кажеца я гдето видел оптроны достаточно скоростные...

20:47пожаловаться #1

Dmitry in ESP8266 & ESP32 [RU]

Для безопасности можно развязать оптроном, но если БП для есп используется качественный то земли без проблем можно соединять

20:47пожаловаться #2

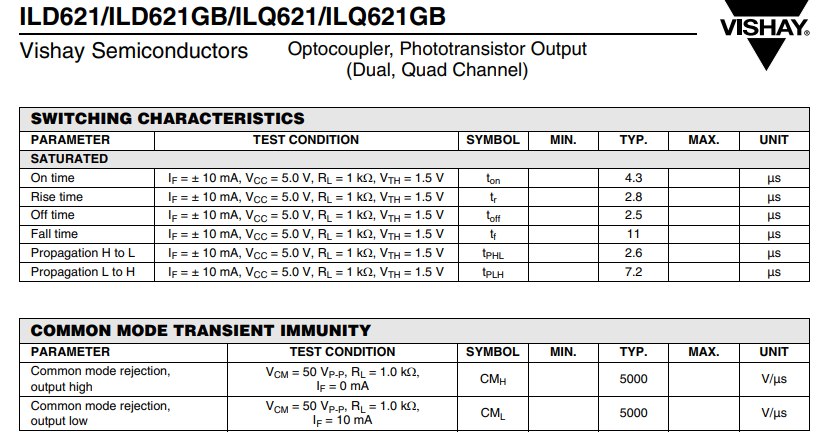

посмотри ILD621, у них достаточно быстрое переключение https://i.tk-chel.ru/denisio/202105/19_224857.png

20:49пожаловаться #3

я бы всё равно развязал оптроном

20:49пожаловаться #4

независимо ниотчего, потому что это другой девайс.

20:50пожаловаться #5

Adum1201 например, но он не оптический и требует питания. По питанию от линии хдми я ограничен в 200 микроампер или около того, а он жрет 800

20:50пожаловаться #6

и землёй бы никак не соединял

20:51пожаловаться #7

у входа оптрона своя земля - HDMI, а у приемника оптрона - уже своя, esp32

20:51пожаловаться #8

ILD621 там обычный светодиод и внешнего питания для передатчика не требуется

20:51пожаловаться #9

А питание оптрона со стороны hdmi надо же делать от hdmi, а не от esp?

20:51пожаловаться #10

200 мкА ? блядь маловато

20:52пожаловаться #11

да, линию CEC заводишь через резистор на вход оптрона и HDMI GND, а выход оптрона - на пин esp32 и GND esp32

20:52пожаловаться #12

а точно 200 микроампер?

20:52пожаловаться #13

Пошел уточнять

20:53пожаловаться #14

чота както очень мало, там наводки снаружи дадут большие помехи

20:54пожаловаться #15

а ведь HDMI кабели бывают по 10 метров

20:54пожаловаться #16

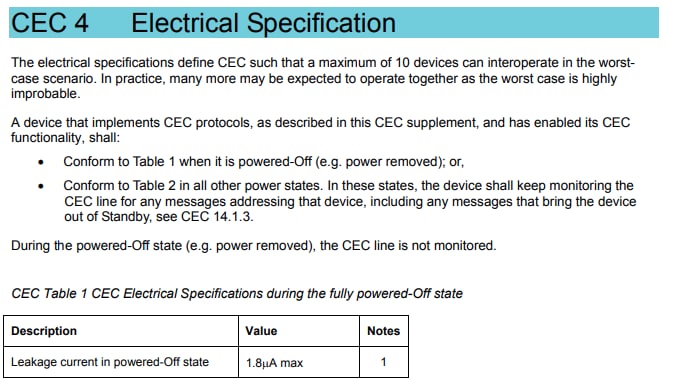

Ну вот спецификация. Может я ее неверно понимаю...

20:57пожаловаться #17

я ваще не вижу тут цифры 200

20:57пожаловаться #18

1.8 мкА это максимально допустимый ток утечки в выключенном режиме

20:57пожаловаться #19

A Sink shall not draw more than 50 mA of current from the +5V Power pin.
Все, нашел, спасибо... Буду ставить оптрон.
