Вот кстати ещё можно поизучать
https://marlinfw.org/docs/hardware/endstops.html
https://marlinfw.org/docs/hardware/endstops.html
Спасибо большое
Size: a a a
2021 February 17
J

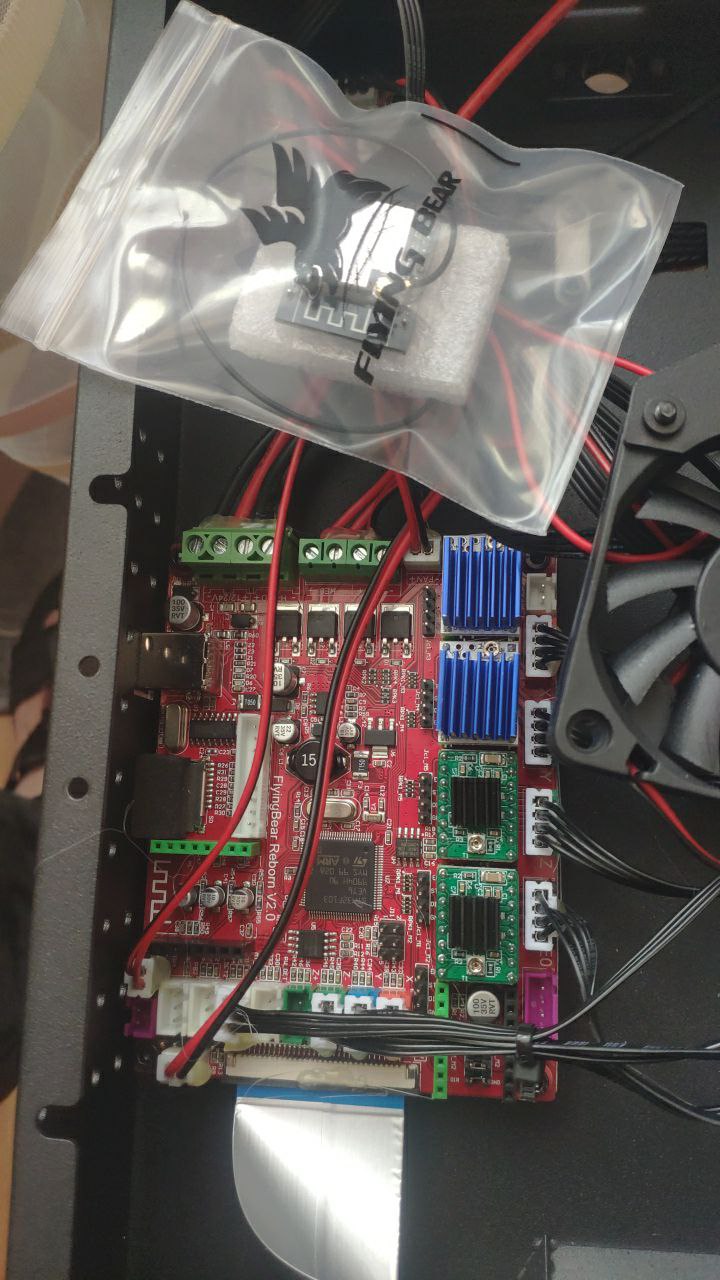

Он же вай-фай, без проводов, зачем его подключать)))) а если серьезно, щас скину фото своей платы, у меня подключен был
S
Он же вай-фай, без проводов, зачем его подключать)))) а если серьезно, щас скину фото своей платы, у меня подключен был
Ок, скинь пож-ста а то пока не начал собирать. Потом сложнее вкорячить будет. В инструкции его на отдельных компонентах нет. И как его подключать тоже..
АЧ

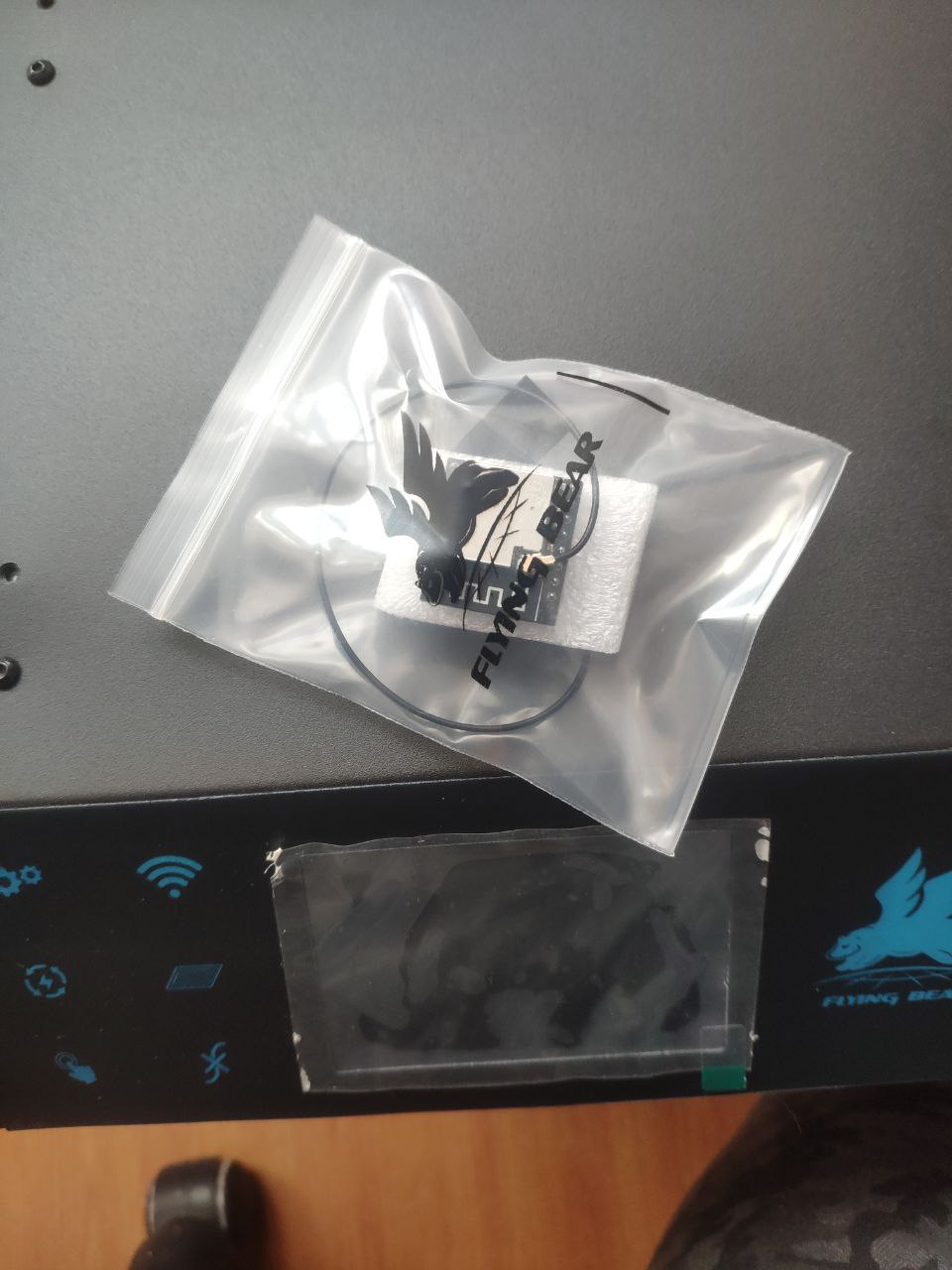

А подскажите ещё, это запасной модуль вайфая? Или его надо до начала сборки самому поставить разоьрав базу?
А откуда он? По идее идет уже установленный в плату. Открыть подвал, установить в разъемы на плате около стенки, антенной к стенке. Антенну приклеить в вырез.
AS
Rakshtaks Rabbit

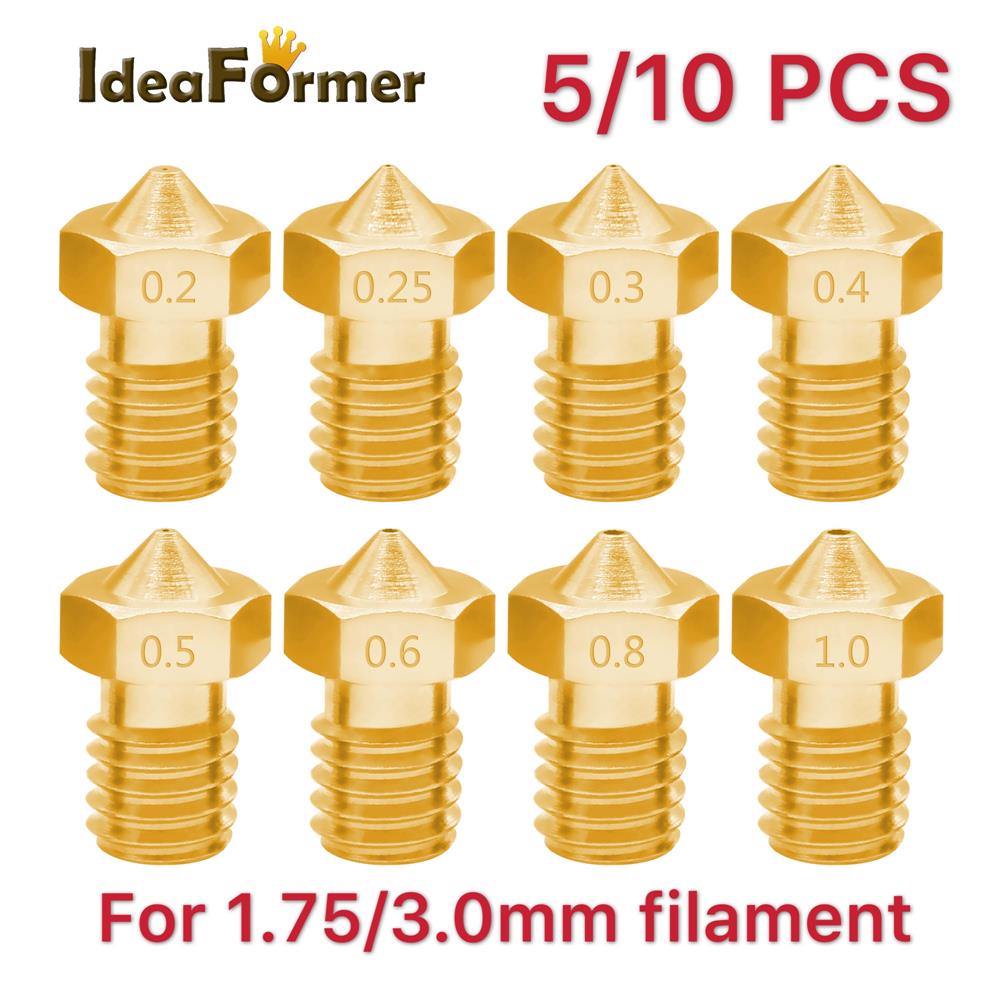

Признавайся где покупаешь мне в 15р штука обходится😭😭😭
по 8.20:
https://a.aliexpress.com/_AUQncC
по 12:
https://a.aliexpress.com/_A47Lyo
брал и те и другие, разницы не заметил)
https://a.aliexpress.com/_AUQncC
по 12:
https://a.aliexpress.com/_A47Lyo
брал и те и другие, разницы не заметил)
S
Просто туда вставить? Ничего менять не надо? И куда ты антенну располржил?
J
Антенна там где вырез в корпусе у экрана прямоугольный
J
Заклеен наклейкой
V

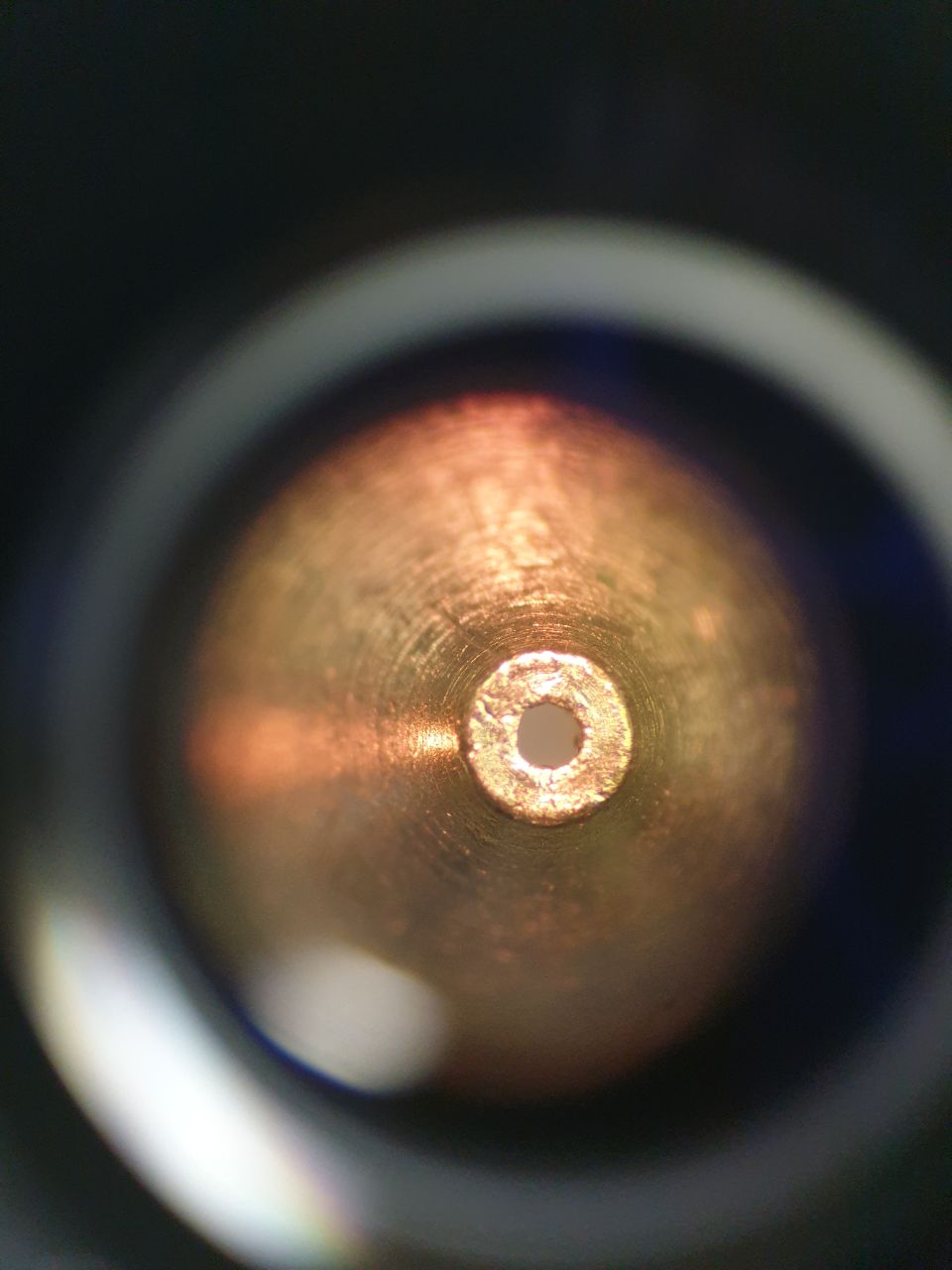

Полирни. Станет лучше
ПМ
спасибо! остальное PETG или PLA ?
Если накосячить с током мотора и он будет сильно греться, то может крепление краба потечь, но вероятность не большая
A
Пааел Макаров
Если накосячить с током мотора и он будет сильно греться, то может крепление краба потечь, но вероятность не большая
ну разве что чутка поведет. мотор греется градусов до 60-70, особенно 17мм, для него токи выше чем для большого
A
ну разве что чутка поведет. мотор греется градусов до 60-70, особенно 17мм, для него токи выше чем для большого
петг тут как раз в тему с его температурой размягчения
S
Не у меня был не подключён..
J
Вон зелёный чёрный разъемы там даже шелкография нанесена
А
Мужики, подскажите какой двигатель лучше взять для директа?
ST
Не точно. Проверю данный момент
У меня тоже есть сомнения в правильности схемы, надеюсь Алексей вечером выложит её. Резистор R3 это просто подтяжка линии, чтобы она в воздухе не висела. Что-нибудь типа 10-100 кОм. R5 аналогично подтягивает базу транзистора к земле, чтобы в момент, когда фототранзистор закрыт, там четкий ноль был.
КС
У меня тоже есть сомнения в правильности схемы, надеюсь Алексей вечером выложит её. Резистор R3 это просто подтяжка линии, чтобы она в воздухе не висела. Что-нибудь типа 10-100 кОм. R5 аналогично подтягивает базу транзистора к земле, чтобы в момент, когда фототранзистор закрыт, там четкий ноль был.
У меня тоже есть сомнения. Вечером ещё раз пройдусь, прозвоню схему. R1, R2 понятны зачем. Не понятно мне зачем R3 все таки. Если будет возможность пояснить, то пожалуйста расскажите. Во время появления преграды на сигнале должен быть 0?
ST
И по поводу транзистров есть сомнения. Может там все же компаратор какой-то стоит, вместо одного из них? Обычно идея такая - с фототранзистора в зависимости от освещенности выходит разный ток. Он может быть больше или меньше, но не совсем ноль скорее всего и меняется в зависимости от освещенности. А на выходе со схемы сигнал нужен однозначный - 1 или 0. Поэтому на выходе фототранзистора добавляется делитель напряжения и компаратор, который сравнивает уровень на выходе с фототранзистора с заданным. Настраивается это соответственно делителем.
