⚽️ Кейс этого понедельника — магистерская работа Паши Басманова, преподавателя нашего курса
«Rhinoceros. Архитектурное формообразование». На примере проекта «Военный музей в Кронштадте» рассказываем, как идея повлияла на подачу и процесс работы.
→
Какая у проекта идея?Когда пришло время делать диссертацию в университете, нам предложили территорию города Кронштадт. Исследуя город, я заметил, что треть Кронштадта заброшена или недоступна, хотя существуют планы расширения города. Получается, старое не поддерживается, а новое не строится — город как будто застыл во времени. Я решил законсервировать такое состояние как памятник.
→
Как идея отразилась на процессе работы?Я долго искал подходящий образ, думал о форме и материалах, связи проекта с местом. Перебирать варианты нужно было быстро, и для этого я использовал Rhino в связки с движком Enscape, чтобы быстро проверять решения в проекте: вносить изменения в модель, сразу же отсматривать их в окне визуализации, делать облёт, переключать слой на другую опцию и снова отсматривать результат, сравнивая варианты. Таким образом я работал со всеми частями проекта: от общих форм до пандусов.

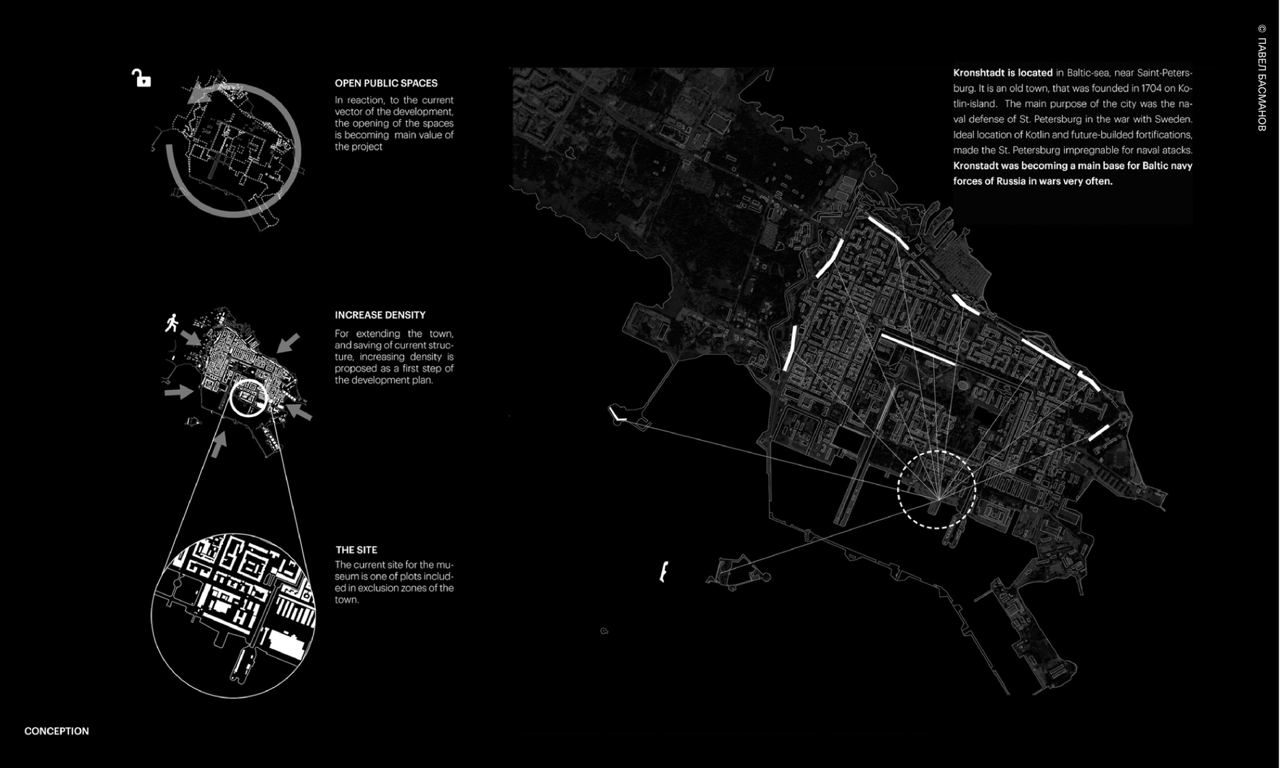

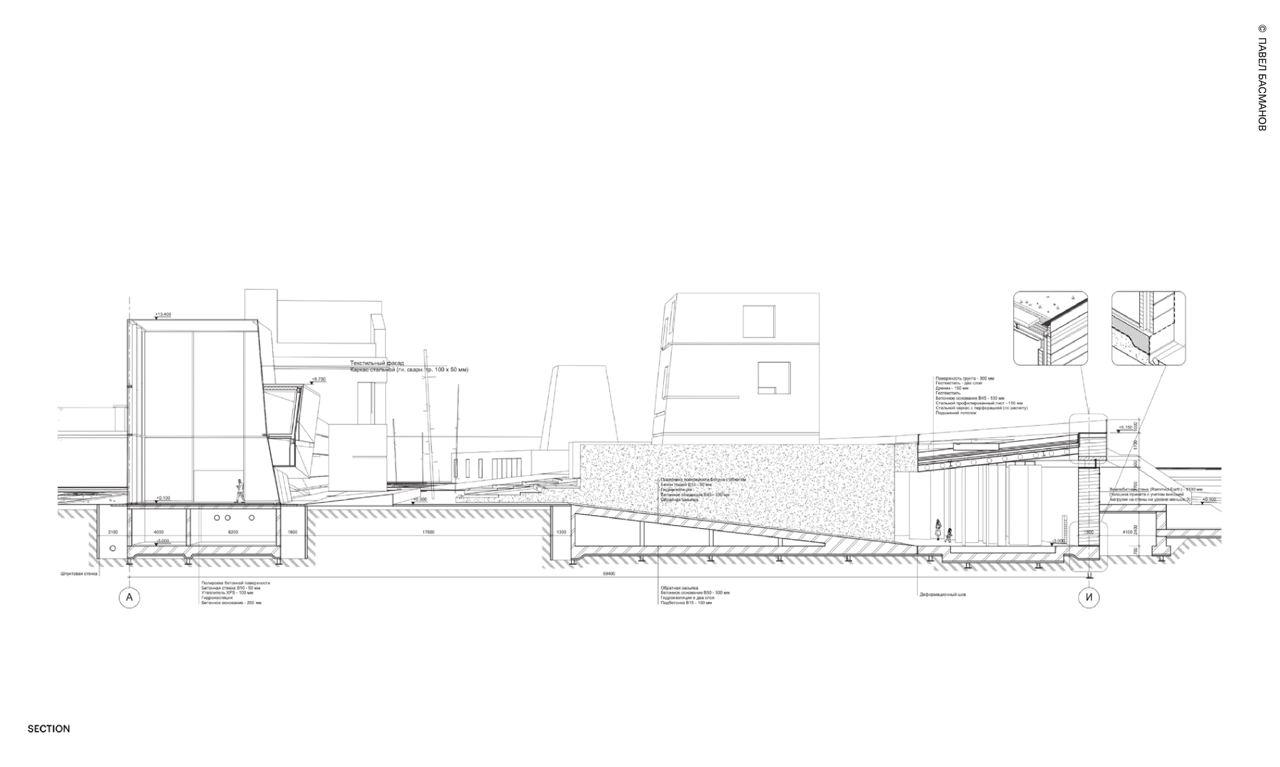

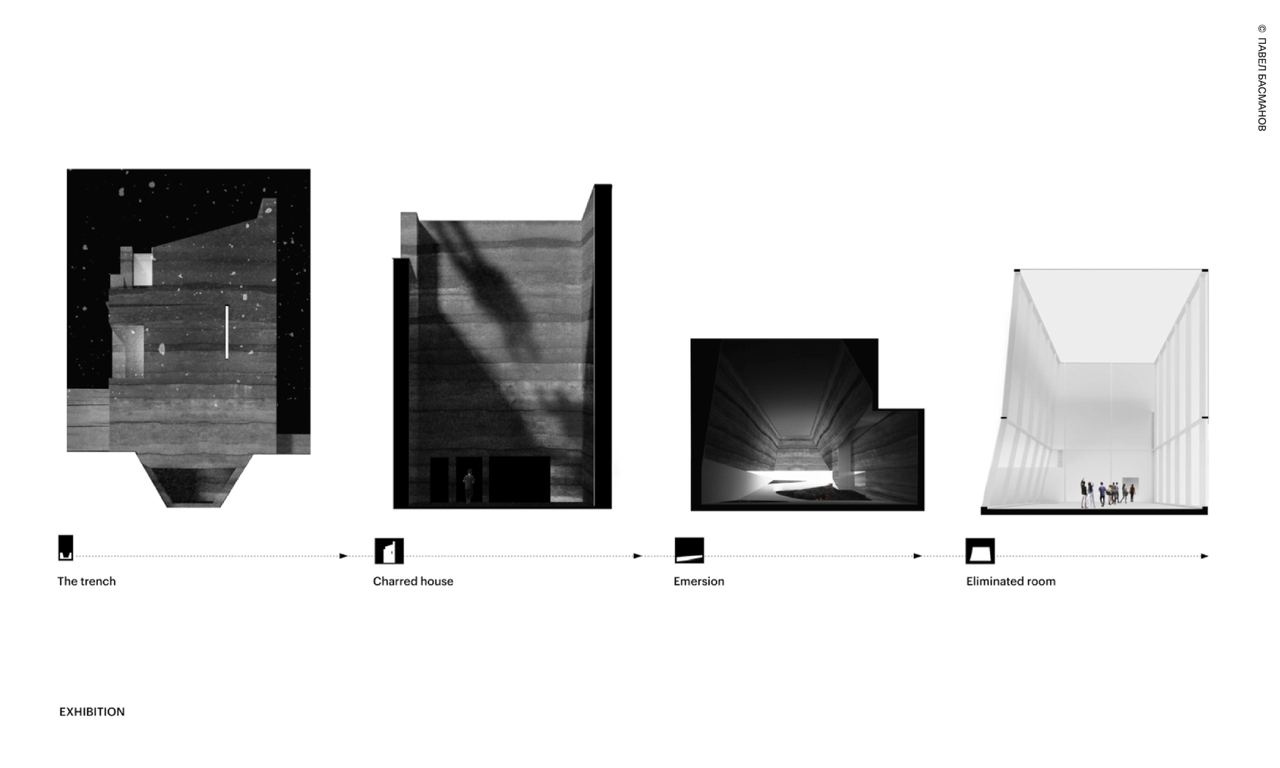

Как только проект был готов, я приступил к подаче. Аналитические диаграммы и чертежи делал в Rhino, затем импортировал в Illustrator, чтобы настроить графику и скомпоновать изображение. Планшеты собирал в InDesign.
→
Почему подача чёрно-белая и от руки?Пока искал точку для рендера, понял, что выставить камеру нужным образом никак не получается и нужно искать что-то другое — мне необходимо было большое, живое и детальное изображение, которое бы подчеркнуло характер здания, застывшего во времени. Я начал экспериментировать с форматом изображения, углом камеры, совмещением нескольких точек — в итоге остановился на контрастном мрачном чёрно-белом изображении в ручной графике.
Прежде чем перейти к финальной версии рисунка, я искал нужные ракурсы с помощью Enscape и делал эскизы. Затем перенёс изображение на лист с помощью сетки — расчертил её поверх рендера на ватмане, чтобы лучше ориентироваться в перспективе.
Для работы использовал чёрную тушь и линеры, а затем отсканировал и немного обработал изображение в Photoshop, добавив эффект снега.
