AS
проверю.
Проверил. Если добавить кондёры, то затвор срабатывает с задержкой. Но на обоих полевиках одновременно.
Похоже в симуляторе проблема. Сейчас попробую это доказать на простом примере.
Size: a a a
2021 June 17
AS
AS
AS

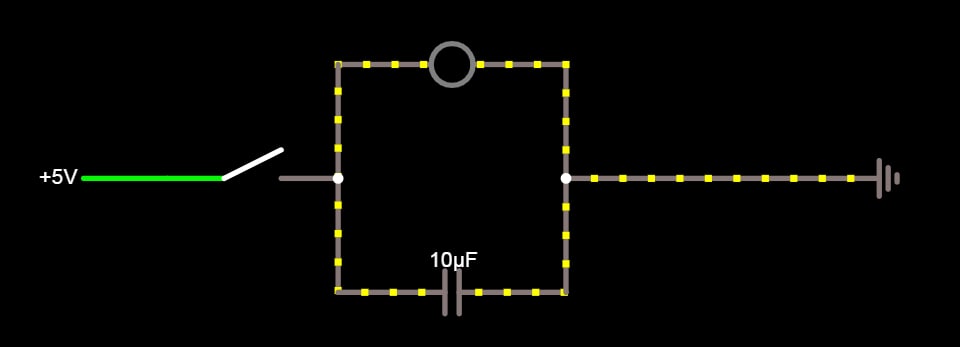

Когда нажимаю кнопку, светодиод включается моментально.
А когда отключаю, то какое-то время ещё светит (пока кондёр разрядится).
А когда отключаю, то какое-то время ещё светит (пока кондёр разрядится).
AS
По идее, светик должен включиться не сразу же?
AS
AS
Вот ссылка на саму схему. Просто открыть в браузере и подёргать ключ.
T
если резистор поставишь, то да. у тебя каким током заряжается кондер?
T
полностью разряженный кондер - это примерно 0 Ом, по закону Ома имеем ток примерно бесконечность
AS
AS

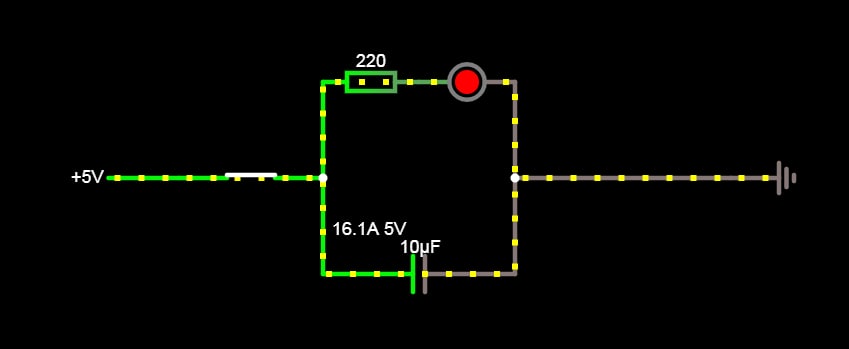

вот ссылка с резистором.
AS
16 Ампер.
AS

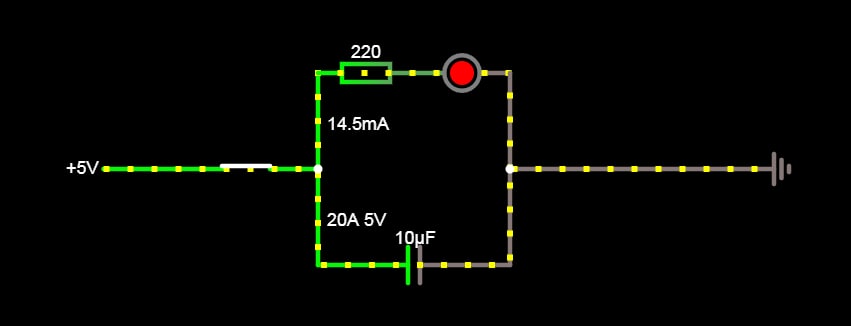

Вообще, значения скачут. Но на кондёр идут амперы. А на светик миллиамперы.
S
Бунт еретиков! Восстание против инквизитора! Для изгнания нужно 17 голосов
AS
Ещё вопрос по этой схеме.
Автор говорит:
Контакты реле шунтируют симистор, поэтому далее — до самого выключения — он в работе участия не принимает. И не греется.
Тут буквально имеется в виду, что через симистор вообще никакой ток не потечёт?
Или просто очень маленький, потому что у контактов реле сопротивление гораздо ниже чем у симистора?
Автор говорит:
Контакты реле шунтируют симистор, поэтому далее — до самого выключения — он в работе участия не принимает. И не греется.
Тут буквально имеется в виду, что через симистор вообще никакой ток не потечёт?
Или просто очень маленький, потому что у контактов реле сопротивление гораздо ниже чем у симистора?
T

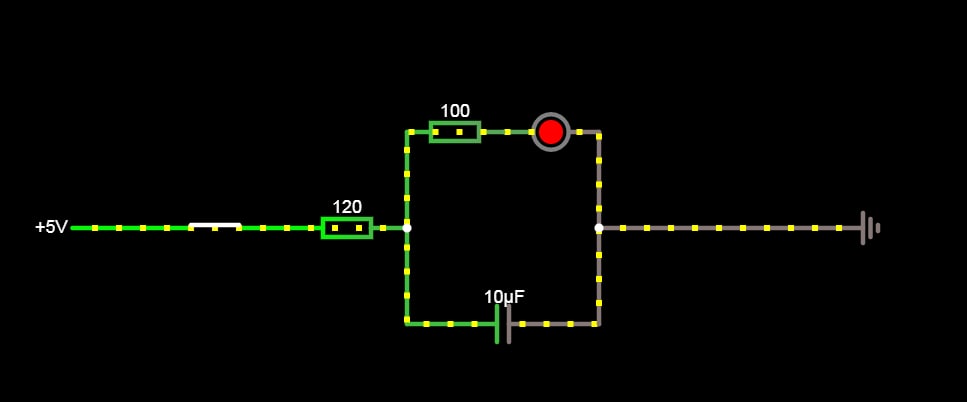

не там резистор поставил, у тебя всё равно кондер сразу же заряжается
http://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcDoBYDsAmdA2dBOdMMADhzEnxAUmutoQFMBaYgKACURNNUQBmTLTA5ag2hJCoGUWTARsRmAST6YEOKahLcN3EABNGAMwCGAVwA2AF2aXGB8HKiwwbAO4ChKvuK8S2AGN-Hy0dflU5WHhKfDj4hMTwaCF8SH4EEh5UckwSdD4YODdPVG1dTTLw70gPMNCqkNrS8r8EfGU-ZpD1TT8utgBzag6QnF4mqDYAZ24J-u8upzNLacY2ACcevQi1PVoeWqA
http://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcDoBYDsAmdA2dBOdMMADhzEnxAUmutoQFMBaYgKACURNNUQBmTLTA5ag2hJCoGUWTARsRmAST6YEOKahLcN3EABNGAMwCGAVwA2AF2aXGB8HKiwwbAO4ChKvuK8S2AGN-Hy0dflU5WHhKfDj4hMTwaCF8SH4EEh5UckwSdD4YODdPVG1dTTLw70gPMNCqkNrS8r8EfGU-ZpD1TT8utgBzag6QnF4mqDYAZ24J-u8upzNLacY2ACcevQi1PVoeWqA
AS
да, при такой схеме светик включается с задержкой...
Включатся раз в десять быстрее, чем потом тухнет, если питание отключить.
Включатся раз в десять быстрее, чем потом тухнет, если питание отключить.
VB
Ну там да, падение на реле обычно маленькое и для симмистора утечка на таком напряжении мизерная.
AS
Отлично!
