AS
Даже на машине полчаса в одну сторону. Для меня это перебор -- ради транзистора. )
Тогда вот чего не могу понять.
В статье на Хабре
https://habr.com/ru/company/unwds/blog/390601/
описано как включить сначала симистор, а потом реле.
Включаются они с помощью полевиков.
Процитирую принцип действия схемы:

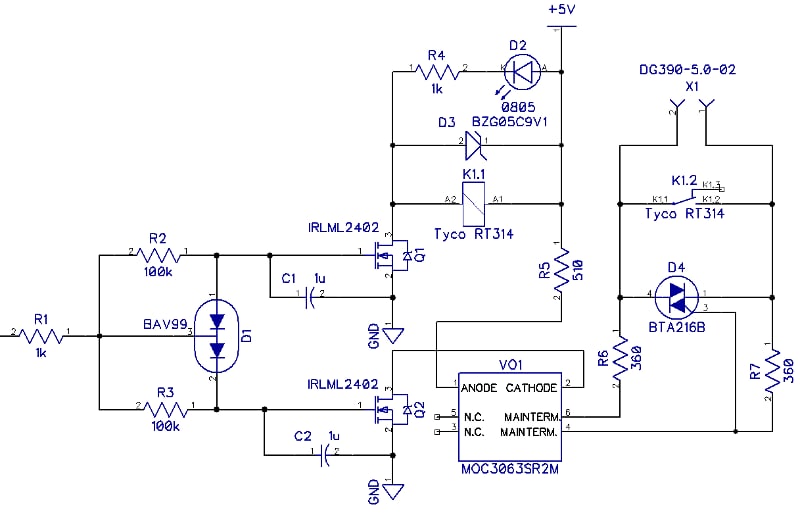

Что есть на этой схеме? Слева — вход. При подаче на него «1» конденсатор C2 практически мгновенно заряжается через R1 и нижнюю половину D1; оптореле VO1 включается, дожидается ближайшего перехода через ноль (MOC3063 — со встроенной схемой детектора нуля) и включает симистор D4. Нагрузка запускается.
Конденсатор C1 заряжается через цепочку из R1 и R2, на что уходит примерно t=RC ~ 100 мс. Это несколько периодов сетевого напряжения, то есть, за это время симистор успеет включиться гарантированно. Далее открывается Q1 — и включается реле K1 (а также светодиод D2, светящий приятным изумрудным светом). Контакты реле шунтируют симистор, поэтому далее — до самого выключения — он в работе участия не принимает. И не греется.

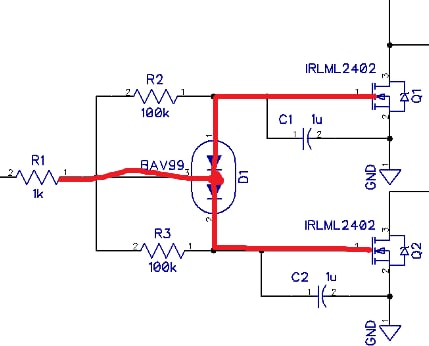

Мне казалось, что я понимаю принцип работы. Но после этого эксперимента смотрю на схему, и вижу, что затворы полевиков всегда подключены к напряжению, и на состояние конденсаторов им должно быть всё равно?
