Не могу понять, как такой транзистор охлаждать? Как его припаять к радиатору, прям D выходом?
на печатной плате нужно полигон под вывод D cделать
Size: a a a
2020 September 17
kГ
полигон на плате будет радиатором. можно ещё viaсов наделать побольше
он этот один транзистор в мин двух группах третью неделю мусолит ради экономии 50 рублей
SE
кт818 надо было ставить
kГ
кт818 надо было ставить
П208
ИИ
Jasario

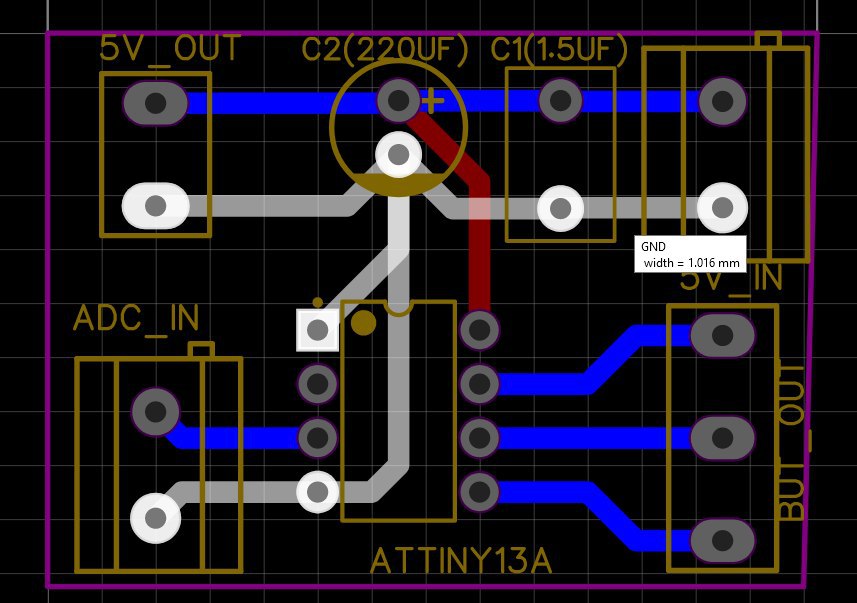

так или ещё что-то неправильно? С2 электролит, С1 керамика
Первая ножка ресет не напрямую на минус а через резистор 10к но на плюс, и конденсатор керамика от 0.1 до 1 мкФ с резета на минус. И не пожадничай, и всегда дорожки питания делай толще.
ИИ
И ёмкость керамическую как можно ближе к мк
S☭
он этот один транзистор в мин двух группах третью неделю мусолит ради экономии 50 рублей
Ну во-первых не 3тью, а 1 день, а во вторых, цель не экономия, а научиться хоть чему то
kГ
Ну во-первых не 3тью, а 1 день, а во вторых, цель не экономия, а научиться хоть чему то
3 неделю минимум
S☭
3 неделю минимум
Ну до этого, я с блоками питания мозги ебал людям, а не с транзистором
S☭
Всё честно
kГ
А как посчитать
смотри даташыт, ищи сопротивление канала, ток ты знаешь - считай мощность
S☭
смотри даташыт, ищи сопротивление канала, ток ты знаешь - считай мощность
Спасибо, посчитаю
J
Ильнур Иксанов
Первая ножка ресет не напрямую на минус а через резистор 10к но на плюс, и конденсатор керамика от 0.1 до 1 мкФ с резета на минус. И не пожадничай, и всегда дорожки питания делай толще.
Так?
J
С1 1.5 мкф керамика
С2 220 мкф электролит
С3 1.5 мкф керамика (меньше нет в наличии, надеюсь не критично)
С2 220 мкф электролит
С3 1.5 мкф керамика (меньше нет в наличии, надеюсь не критично)
ИИ
Jasario
С1 1.5 мкф керамика
С2 220 мкф электролит
С3 1.5 мкф керамика (меньше нет в наличии, надеюсь не критично)
С2 220 мкф электролит
С3 1.5 мкф керамика (меньше нет в наличии, надеюсь не критично)
Минуту
kГ
Jasario
Так?
я не пойму, C3 какую функцию выполняет
J
RC фильтр как я понял
ИИ
я не пойму, C3 какую функцию выполняет
Пока кондер заряжается, он сажает ресет на землю, за это время питание приходит в норму, конденсаторы по питанию заряжаются. Мк не любят мусор по питанию, и могут глюкнуть если начать подавать не качественное напряжение
ИИ
а пока ресет на земле - проц не запустится
kГ
Jasario
Так?
вроде норм все
