Анархическая электроника

2309 membersпожаловаться на группу
2020 March 17

g

glavior in Анархическая электроника
Bril
Ну этот может серьезно врать в таких цепях, где 400в он там точно никогда не покажет, может оно там и в норме даже, надо мультиметр нормальный хотя бы, а с этим точность +- дохрена
Другого нет
источник
23:08пожаловаться#1

g

glavior in Анархическая электроника
Сергій Tolmeros
- измерить сопротивления по линиям питания в выкл состоянии
- измерить потребление тока
дальше думать

ардуина есть или что-то подобное?)
Ардуинка есть
источник
23:09пожаловаться#2

СT

Сергій Tolmeros in Анархическая электроника
glavior
https://lh3.googleusercontent.com/proxy/sdA_rAfR48mcGodGXnAd28LHswjl4iDydX9H3Y_c7XWuBsjrKjCAZsorF0j9MuEqViQDdftqnwdeYNdk3RPdyy-s
на новой пальчиковой батарейке должен показывать 1.5 вольта
на двух последовательно - 3 В
на новой кроне - 9 В

если так - значить не врёт,
на 4.5 должно быть 4.5
если конденсаторы не высохли, если ничего не нагружает и если нормально генератор работает
источник
23:11пожаловаться#3

СT

Сергій Tolmeros in Анархическая электроника
glavior
Ардуинка есть
как крайняя мера - выпаять КП302, на биполярный подать сигнал PWM с ардуины,
поиграться с частотой и коэффициентом заполнения
источник
23:13пожаловаться#4

s

sifun in Анархическая электроника
если не сгорит все к хуям)
источник
23:15пожаловаться#5

g

glavior in Анархическая электроника
Ну щас попробую выпаять еще кондеры проверить
источник
23:16пожаловаться#6

B

Bril in Анархическая электроника
Сергій Tolmeros
на новой пальчиковой батарейке должен показывать 1.5 вольта
на двух последовательно - 3 В
на новой кроне - 9 В

если так - значить не врёт,
на 4.5 должно быть 4.5
если конденсаторы не высохли, если ничего не нагружает и если нормально генератор работает
Ну это разные вещи, там у генератора выходное сопротивление мизерное в отличии от батареек, ибо нагрузка маломощная, тестер своим внутренним R все просаживает показывая бред
источник
23:16пожаловаться#7

СT

Сергій Tolmeros in Анархическая электроника
glavior
Ну щас попробую выпаять еще кондеры проверить
с такого лучше начинать ремонты)
источник
23:16пожаловаться#8

g

glavior in Анархическая электроника
Разве такие конденсаторы могу высохнуть?
источник
23:17пожаловаться#9

g

glavior in Анархическая электроника
Ну это не конкретно тот, но похожий
источник
23:17пожаловаться#10

М

Маугли in Анархическая электроника
sifun
я бы поменял схему
да это обычный блокинг. нормальная схема. правда привычнее там видеть биполярники, всё же
источник
23:18пожаловаться#11

СT

Сергій Tolmeros in Анархическая электроника
Bril
Ну это разные вещи, там у генератора выходное сопротивление мизерное в отличии от батареек, ибо нагрузка маломощная, тестер своим внутренним R все просаживает показывая бред
наоборот, большое сопротивление, и это больше относится к высоковольтной цепи питания, 4.5 В должны быть помощнее, на тестер их должно хватать

другое дело если там ВЧ пила - то стрелочный покажет среднее
источник
23:18пожаловаться#12

СT

Сергій Tolmeros in Анархическая электроника
glavior
Разве такие конденсаторы могу высохнуть?
брак возможен, лучше поверить
если не высохнуть, то пробитым может быть, или ещё чего
источник
23:19пожаловаться#13

s

sifun in Анархическая электроника
Маугли
да это обычный блокинг. нормальная схема. правда привычнее там видеть биполярники, всё же
так они конченые все эти схемы
источник
23:21пожаловаться#14

СT

Сергій Tolmeros in Анархическая электроника
ну и подстроичный там не зря, встать на 4.5 В и аккуратно по-чуть-чуть покрутить в одну сторону, в другую (доли градусов) - может что-то меняться будет
источник
23:21пожаловаться#15

s

sifun in Анархическая электроника
чем меньше деталей тем сложнее заставить адекватно работать
источник
23:21пожаловаться#16

B

Bril in Анархическая электроника
Сергій Tolmeros
наоборот, большое сопротивление, и это больше относится к высоковольтной цепи питания, 4.5 В должны быть помощнее, на тестер их должно хватать

другое дело если там ВЧ пила - то стрелочный покажет среднее

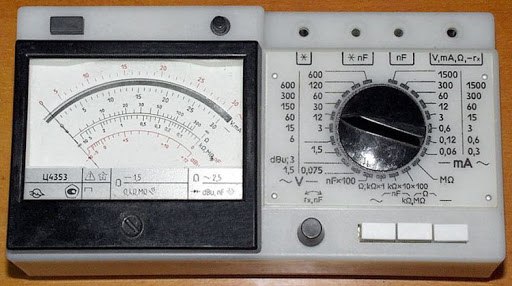

Да, большое, оговорился. У меня был такой тестер, у него входное сколько-то килоом на малых пределах, он в той схеме генератора может и по 4в вполне просадить
источник
23:25пожаловаться#17

СT

Сергій Tolmeros in Анархическая электроника
sifun
я бы поменял схему
если поставить туда какой-то ШИМ контроллер, ООС завести на +4.5В, что думаете?
Как частоту угадать? Измерить индуктивности обмоток наявным тестером?
источник
23:27пожаловаться#18

s

sifun in Анархическая электроника
высокое лучше отдельной схемой сделать
источник
23:27пожаловаться#19

СT

Сергій Tolmeros in Анархическая электроника
это карманный прибор, там особо с местом не разгуляться)
источник
23:27пожаловаться#20
