2019 July 07

DT

Dmitry Teh in ru_CAD
источник

KW

Konstantin Wilhelm in ru_CAD
Прочитал. Думаю что это разного поля ягоды
источник
2019 July 29

E

Eugene in ru_CAD
Доброго времени суток! Есть кто использует SW19 SP3.0 и работает с Routing (прокладка проводов)?
источник

DT

Dmitry Teh in ru_CAD
я пока в нескольких шагах от этого

ты бы задачу обрисовал — вдруг кто проснётся
источник

E

Eugene in ru_CAD
Dmitry Teh
я пока в нескольких шагах от этого

ты бы задачу обрисовал — вдруг кто проснётся
Это вы мне? Там не задача, там баг, короче прокладываю провод, завершаю прокладку, а нет провода, нажимаю сохранить, закрываю файл детали и открываю заново и вот он мой провод, пробую изменить цвет и толщину изоляции, не фига не происходит, закрываю открываю и вот они изменения, у меня конкретно SW19 SP 3.0
источник

DT

Dmitry Teh in ru_CAD
а ребилд не помогает?
источник

E

Eugene in ru_CAD
Не помню, кажется нет, но я перепроверю
источник
2019 July 31

E

Eugene in ru_CAD
Есть в SW какой способ толщину покрытия на детали указать, и вообще покрытие это нанести, я сейчас для наглядности делаю surface offset на нужную дистанцию, если бы затем эту поверхность можно было бы в отдельное тело превратить было почти то что нужно, в теории это можно сделать, задать толщину поверхности и сказать чтобы не сливалась с другими телами, на практике это сделать в таком примирении нельзя, потому что у получаемой поверхности  обычно углы самопересекаются, и соответственно задать толщину этой поверхности не удается. Есть ещё какие способы? (Воспользоваться масштабом не предлагать)
источник

KW

Konstantin Wilhelm in ru_CAD
Eugene
Есть в SW какой способ толщину покрытия на детали указать, и вообще покрытие это нанести, я сейчас для наглядности делаю surface offset на нужную дистанцию, если бы затем эту поверхность можно было бы в отдельное тело превратить было почти то что нужно, в теории это можно сделать, задать толщину поверхности и сказать чтобы не сливалась с другими телами, на практике это сделать в таком примирении нельзя, потому что у получаемой поверхности  обычно углы самопересекаются, и соответственно задать толщину этой поверхности не удается. Есть ещё какие способы? (Воспользоваться масштабом не предлагать)
А зачем это нужно? Если реально нужно значит придется работать с несколькими телами, и из большего тела (деталь с покрытием) вычитать меньшее тело - саму деталь, чтобы получить отдельное тело самого покрытия... Но имхо вы идеологически что-то делаете не правильно.
источник

E

Eugene in ru_CAD
Konstantin Wilhelm
А зачем это нужно? Если реально нужно значит придется работать с несколькими телами, и из большего тела (деталь с покрытием) вычитать меньшее тело - саму деталь, чтобы получить отдельное тело самого покрытия... Но имхо вы идеологически что-то делаете не правильно.
У меня порошковое покрытие, зазор 12mil нужен между деталями, я конечно это держу в уме и в сборке детали собираю с учетом этого зазора, но на пересечение проверку например уже не сделать и визуально зазоры громадные
источник

E

Eugene in ru_CAD
А как будет идеологически правильно делать?
источник

KW

Konstantin Wilhelm in ru_CAD
Возможно иметь несколько деталей, одна сырая для производства - другая уже готовая. А в сборке настроить конфигурацию и по ней  переключаться если нужно
источник
2019 August 10

NK

ID:795774146 in ru_CAD
leahO
источник
2019 August 11

AV

Anton Vasiliev in ru_CAD
Eugene
У меня порошковое покрытие, зазор 12mil нужен между деталями, я конечно это держу в уме и в сборке детали собираю с учетом этого зазора, но на пересечение проверку например уже не сделать и визуально зазоры громадные
Зазор это хорошо, но все что вы моделируете - вы делаете в номинале, а есть такое понятие как точность и поля допусков. В зависимости от них у вас геометрия при визуальном зазоре может быть в натяг в реале, и наоборот. Покрытия обычно нигде не моделируются отдельно, тем более с тощиной. Как и собственно диапазоны допусков. Они многими даже не задаются. Если Вам нужно оценивать что происходит - вам нужно задавать с полями допусков, в поля закладывать покрытия, а потом использвать инструментарий для оценки размерных цепей
источник

E

Eugene in ru_CAD
Как же можно механический дизайн делать не понимая допуски....  Про оценку размерных цепей можно поподробнее?
источник

AV

Anton Vasiliev in ru_CAD

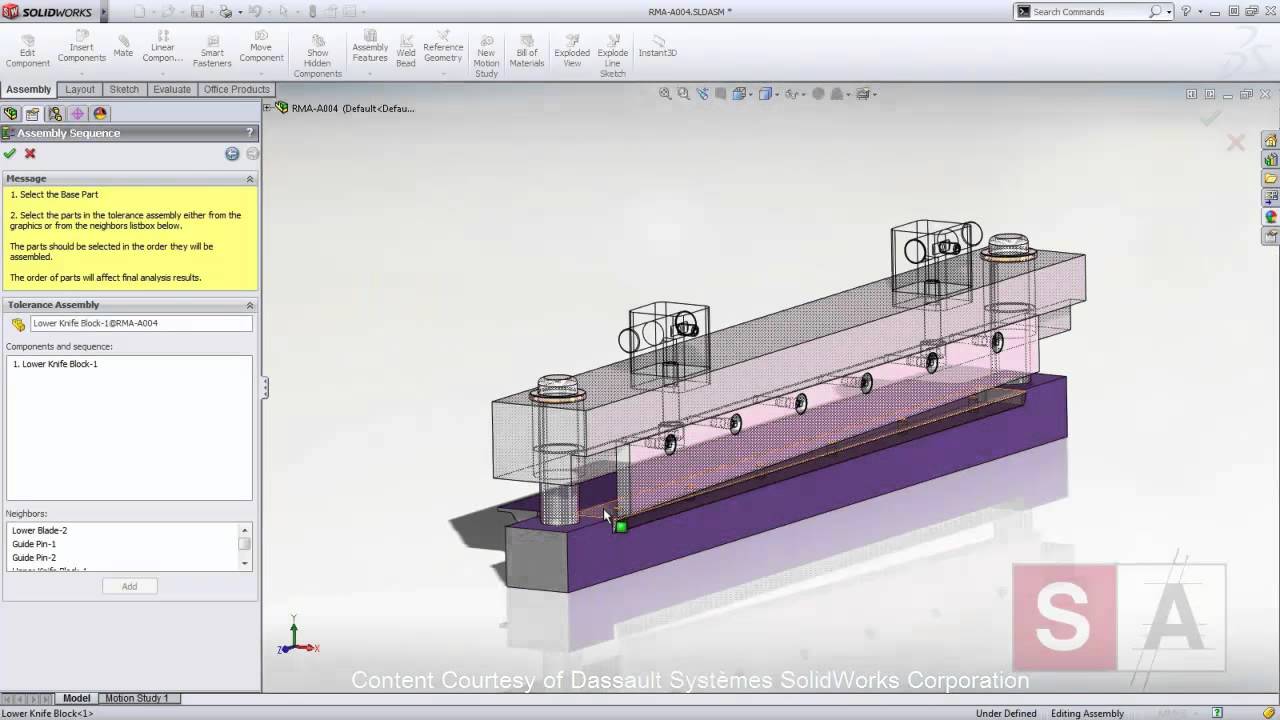

для большинства сапр это отдельные приложения. Вернее простой вариант часто встроен. но что-то более интеллектуальное - уже отдельные приложения.  У солида: https://www.youtube.com/watch?v=inlSdTVnkUk
источник

KW

Konstantin Wilhelm in ru_CAD
Eugene
Как же можно механический дизайн делать не понимая допуски....  Про оценку размерных цепей можно поподробнее?
Откройте любую книжку по "Взаимозаменяемости, Стандартизации и Техническим Измерениям" там за размерные цепи разжеванно от и до
источник

KW

Konstantin Wilhelm in ru_CAD
Но поля допуска на сложную поверхность не назначают, так что тут обломчик
источник

KW

Konstantin Wilhelm in ru_CAD
И учтите, что при любом способе изготовления, всегда размеры детали будут вариироваться, даже при использовании одной и той же модели, пресс-формы или УП станка с ЧПУ
источник
2019 August 12

E

Eugene in ru_CAD
Konstantin Wilhelm
И учтите, что при любом способе изготовления, всегда размеры детали будут вариироваться, даже при использовании одной и той же модели, пресс-формы или УП станка с ЧПУ
На CNC понятно повторяемость не 100%, в пределах допусков может гулять размер, но вот с чего это размер будет гулять при отливке, при условии, что пресс-форма одна? Я понимаю когда одну и ту же деталь одновременно на разных пресс-формах отливают параллельно. Пластик усадку давать может, это уже конечно зависит от качества дизайна в первую очередь, затем уже от техников на отливке (температура, скорость, давление)
источник
