Забавная микра - "уменьшитель" Входной ëмкости для ип
С
Привет,если ножки выводного резистора магнитятся это означает низкое качество?
DN
Забавная микра - "уменьшитель" Входной ëмкости для ип
Интересная штука, идея ведь на поверхности лежит)
TK
Привет,если ножки выводного резистора магнитятся это означает низкое качество?
Привет, это не показатель качества
h
Привет,если ножки выводного резистора магнитятся это означает низкое качество?
что значит низкое качество?
TK
Привет, это не показатель качества
Сопротивление номинальное?
В
Качество есть степень соответствия спецификации
jp
День добрый. Подскажите, как в гугле искать то, как вот разобраться с синтаксисом подобных cmd файлов? Это файл с разметкой памяти, как я это себе понимаю, и интуитивно многое понятно, но есть нюансы, которые что-то не дают покоя. (надо просто самому кое-что переразметить, не хочется изза непонимания неожиданный баг словить)
V
Выглядит как очень извращенный LD script)
VK
День добрый. Подскажите, как в гугле искать то, как вот разобраться с синтаксисом подобных cmd файлов? Это файл с разметкой памяти, как я это себе понимаю, и интуитивно многое понятно, но есть нюансы, которые что-то не дают покоя. (надо просто самому кое-что переразметить, не хочется изза непонимания неожиданный баг словить)
Это похоже на описание LD script перемазанное
VK
День добрый. Подскажите, как в гугле искать то, как вот разобраться с синтаксисом подобных cmd файлов? Это файл с разметкой памяти, как я это себе понимаю, и интуитивно многое понятно, но есть нюансы, которые что-то не дают покоя. (надо просто самому кое-что переразметить, не хочется изза непонимания неожиданный баг словить)
Полагаю, что будет достаточно глянуть vscode+LD script extension и поизучать, как работают линкер скрипты
jp
Полагаю, что будет достаточно глянуть vscode+LD script extension и поизучать, как работают линкер скрипты
Спасибо
jp

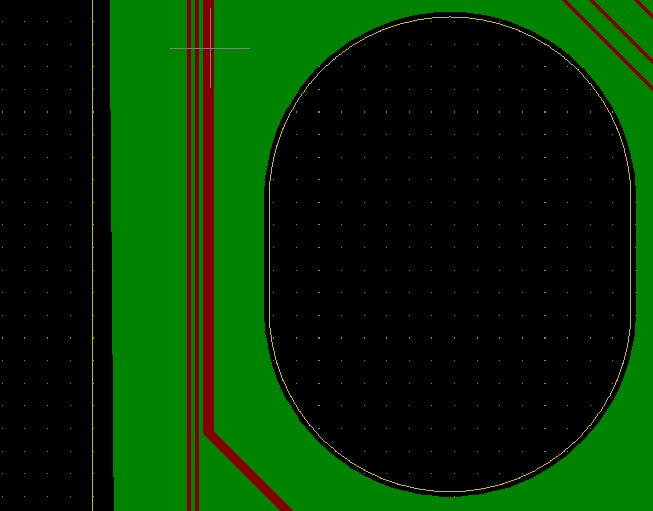

Вопрос к знатокам кикада. Вот я сделал через контур платы такое отверстие. Я же правильно понимаю, что если я хочу иметь дырку внутри платы, то я не через контур ее должен делать, а через отверстие? Просто в просмотрщике jlcpcb этого отверстия не видно
VK
Вопрос к знатокам кикада. Вот я сделал через контур платы такое отверстие. Я же правильно понимаю, что если я хочу иметь дырку внутри платы, то я не через контур ее должен делать, а через отверстие? Просто в просмотрщике jlcpcb этого отверстия не видно
я делал через edge cuts слой. Причем при панелизации между платами тоже не рисовалось на jlc. Другим гербер-вьювером смотрел?
С
Привет, это не показатель качества
Это как то нароботу влияет,у меня есть те что не магнитяться
D
Вопрос к знатокам кикада. Вот я сделал через контур платы такое отверстие. Я же правильно понимаю, что если я хочу иметь дырку внутри платы, то я не через контур ее должен делать, а через отверстие? Просто в просмотрщике jlcpcb этого отверстия не видно
Просмотрщик jlcpcb катауты не показывает даже из eadyeda
VK
Это как то нароботу влияет,у меня есть те что не магнитяться
В виде каких характеристик?
TK
Это как то нароботу влияет,у меня есть те что не магнитяться
Сопротивление у "рабочего" такое же как у "магнитного"? И корпус
Что за схема, высокочастотная?
Что за схема, высокочастотная?
TK
Это как то нароботу влияет,у меня есть те что не магнитяться
Точно пропал все хорошо?
