И
На esp лучше не смотри, у китайцев плохо с трассировкой. Лучше глянь примеры у nordic или texas
Size: a a a
2017 October 21
И
Там прям в AD есть проекты
РХ
Спасибо, как говорится, тренироваться одному - лучший способ закрепить ошибки.
РХ
Я еще заметил что на СВЧ узлах дорожки и полигоны свободны от паяльной маски, это тоже не просто так?
РХ
Наверное замучаю вас, но стараюсь умные вопросы задавать.
И
Я еще заметил что на СВЧ узлах дорожки и полигоны свободны от паяльной маски, это тоже не просто так?
Ага, полигоны влияют на импеданс на таких частотах. Их убирают, чтобы упростить расчеты. По факту -1 переменная))
РХ
А вот вы еще говорили о толщине дорожек, типа чем шире тем лучше? А разве в некоторых случаях толщина не является препятствием? Допустим как в i2c есть понятие предельной емкости шины.
И
Емкость она между двумя проводниками, у единичного проводника только паразитная индуктивность.
И
Тут вкратце описано про паразитные эффекты с формулами: http://www.pcbtech.ru/tekhnika-razvodki-pechatnykh-plat-chast-2
РХ
Спасибо
РХ

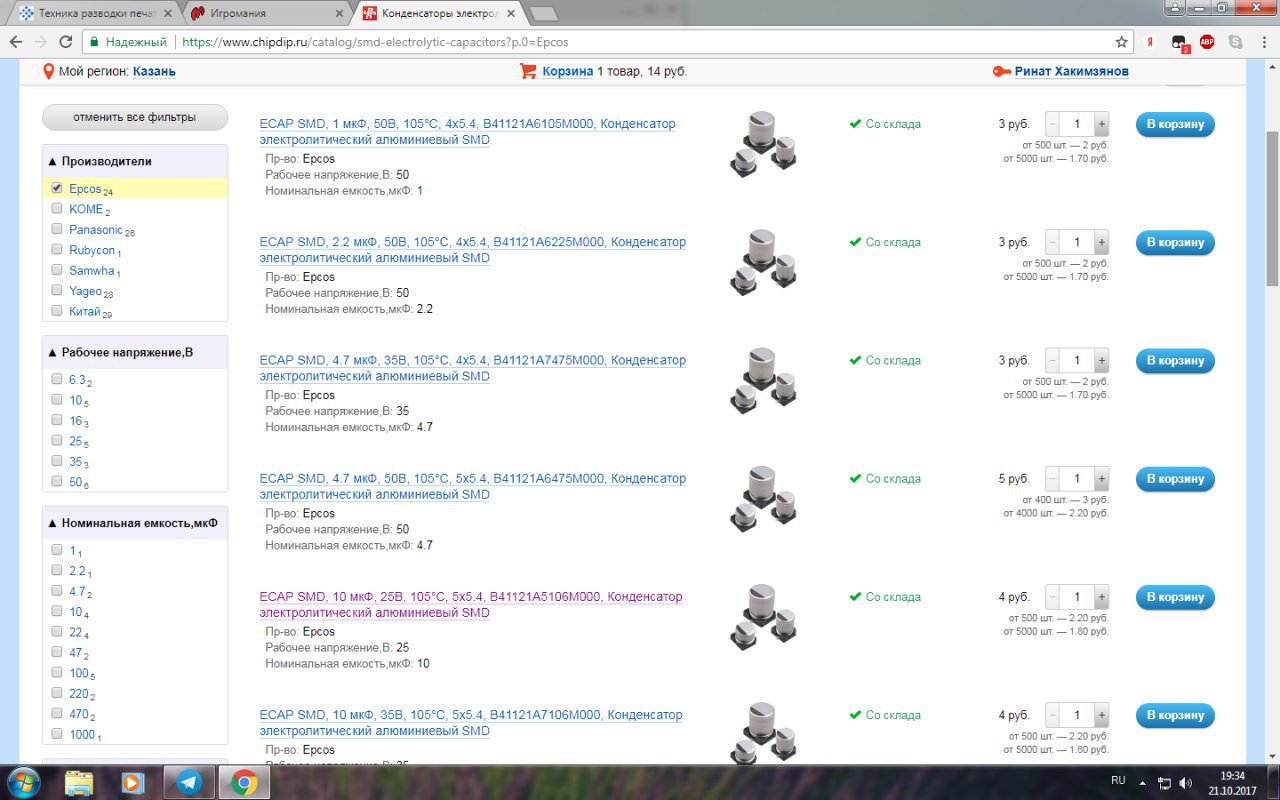

Хотел узнать, как вы относитесь к электролитам компании эпкос? Они дешевые, на доллар в чипдипе можно купить штук двадцать.
РХ
Это вроде структура компании сименс.
И
Я в видео говорил, что почти все от epcos и ставлю)
РХ
не заметил, извините) Удивительно дешево для чипдипа.
И
В ЧиДе на очень много цены мелкие. Оборудования дешевле чем в чиде нигде не купить.
И
А компоненты если на ИП или ООО брать, то там ценники совсем приятные. Это они с физиков иногда три шкуры сдирают
РХ
Его весь ютуб обычно за дороговизну ругает, привыкли ширпотреб на али брать.
И
Я у них брал весной осцил keysight и они мне ценник выкатили на 20-25% ниже чем ближайший конкурент в России. Цена была как будто я его в Штатах взял
И
Так да. В ЧиДе почти все оригиналы
