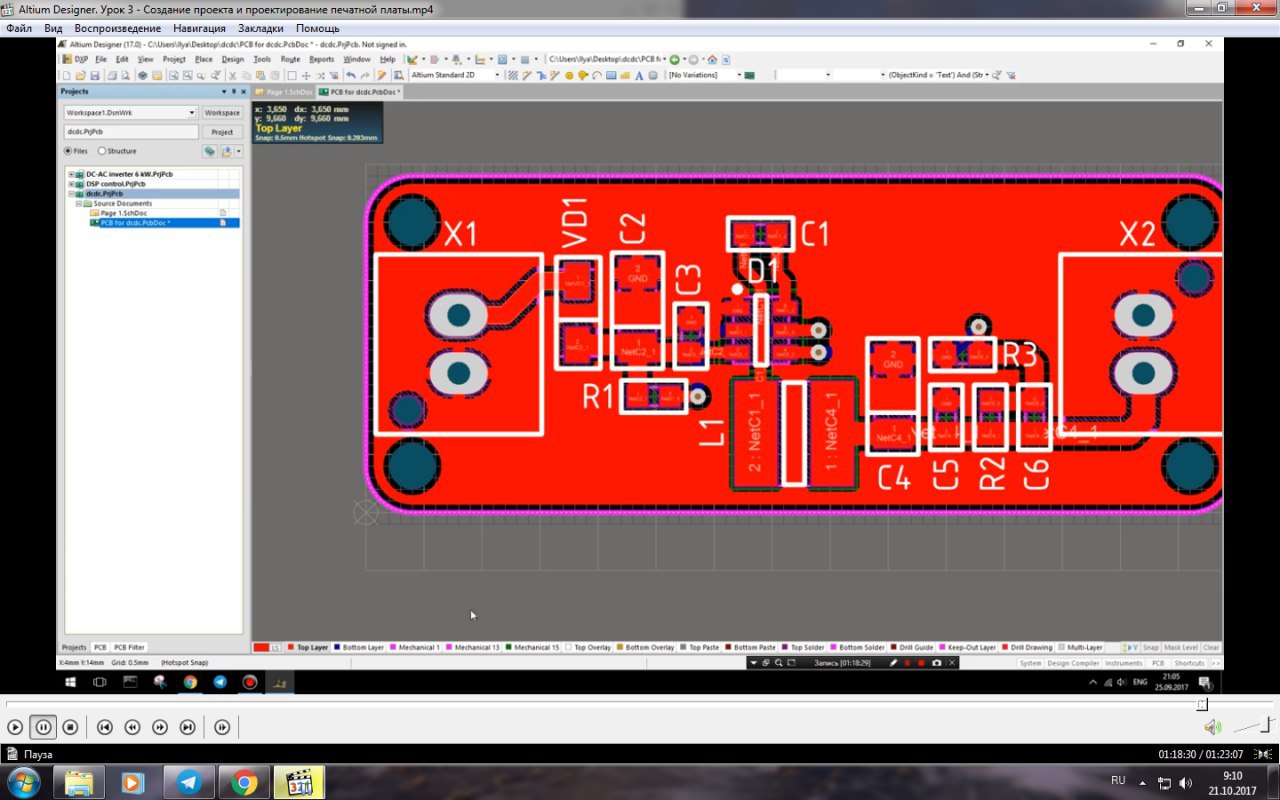

И касательно трассировки дорожек под компонентами в 3 уроке? Все-таки когда желательно и не желательно трассировать линии под мсх или под пассивным компонентом? Вы говорили что кидать дорожки под резистор нельзя, но под импульсником у вас проходит линия.

1) у stm32 нет своей внутренней энергонезависимой памяти. Хотя можно извратиться и выделить сектор из флеш памяти внутренней, которую запретить всем остальным трогать. Правда это костыль и не самый надёжный
2) клок уводить от основной шины до 400 МГц не нужно точно. Там где это критично он будет расположен на выводе МК далёком от шины данных.
То, что он фонит больше остальных верно, но это практически не заметно

3) линии я имел ввиду между падами резюков и конденсаторов лучше не пропускать. Под ними можно. Хотя опять же надо с умом все делать, например, проводить линию клока под входом АЦП явно не стоит.

И то, между падами 0805 или 1206 можно протащить дороги, но если по другому вообще никак. Тогда при отладке нужно будет изучить этот узел на предмет перекрестных помех. В общем дополнительные проблемы)

Там где я протаскиваю, резистор обычно гасящий, те уменьшает ток на линии питания, а дорожка тоже по питанию, те там нет частот. Даже одного герца нет.

под кондером нет смысла пропускать вообще ибо он ставится в параллель а не в разрыв. 20 мегагерц пока самая высокая частота на которой я работал. Ставлю блокировочные кондеры по питанию микросхем и проблем пока не видел.

Сейчас на видеокартах новых память 10 Гигагерц и больше, там наверное каждой дорожке предстоит доолгий расчет))

Кондеры и последовательно включают же, например, для фильтрации постоянной составляющей и прочее.
Под резисторами на светодиоды можно протащить, а вот под подтяжкой i2c уже не стоит, иначе наводки могут исказить данные

После 100 МГц уже нужно все считать)) А те же stm это уже 180 или 216

Я так думаю лучше протащить если это не приведет к проблемам, чем плодить переходные отверстия).

Ну у стм внутренняя частота тактового генератора такая, чтоб с переферией работать он наверное тоже использует делитель частоты.

Атмеги допустим 16-20Мгц, а SPI там мегагерцовый.

Не вся. Тот же spi может и 133МГц.

Переходы лучше если позволяют провести цепь лучше

Еще последовательно антенн включают, как на антенне ЕСП8266, я смотрел схемотехнику Wifi модулей, типа дроссель не пропускает частоты вне частотного диапазона, то что прошло через дроссель, заряжает кондер чтобы сформировать логический уровень, а он уже и считывается есп8266 со второй обкладки. Часто беру чужие платы и смотрю на предмет трассировки, что и как сделано.

Под резистором землю можно протянуть наверное всегда без проблем.

Все что со словом "радио" не должно около себя иметь ничего, а главное оооочень желательно разводиться в 1 слой, а нижний слой чисто полигоны земли

А вокруг аналоговой ВЧ части землю вообще хорошо вырезать

Под антенной и на обратном слое под антенной вообще пустая от меди зона, даже земли нет.
