И надо же так случиться, что это именно тот контакт, который идёт на кнопку запуска двигателя (Aka опускания тонарма)
Size: a a a
2020 April 08
%Y
Подпихнул его туда дальше, да выдохнул
%Y
Следующий прикол заключается в том что я долбоёб. Хотя это в целом и не новость, я несколько забывчивый
%Y
То ли отвлекли, то ли я сам так забыл, короче не запаял землю от тонарма вообще
%Y
Прально, нахуй она нужна?
%Y
В итоге явно выраженный фон в 50 герц. Спасибо что у меня хоть чуть-чуть опыта есть и я сразу понял где проебался
%Y
Припаял, а звук какой-то странный. Будто моно, но не совсем. Забил хуй, подумал что что-то неправильно припаял в узле тонарма
%Y
Оставил стоять до тех времён как на него снова встанет хуй. Однажды болтал с другом в дискорде, и он упомянул что в совеццких аппаратах цветовая маркировка может означать что-то. А может означать что проводов нужного цвета не было в наличии, а продукция нужна
%Y
Ну и вот, оказалось что верить нельзя никому, особенно себе. Не так подцепил голову к тонарму
%Y
пришлось снять и поставить снова, но теперь правильно
%Y
Сегодня я планировал красить Арктур 006, но погода не шепчет вот вообще. Для краски надо минимум 15 градусов тепла, а на улице +8
%Y
так что я решил заняться 017м.
%Y
Нерабочее перемещение ведь не только механические корни может иметь, но ещё и электрические.
%Y
Решил разобрать аппарат, да заменить некоторые конденсаторы, которые покажутся дохлыми
%Y
для справки, сопротивление конденсатора должно быть как можно меньше, до 1ома считается хорошим, потери можно терпеть где-то до 3% хотя это на самом деле зависит от ёмкости кондёра
плата управления тонармом
50в 10мкф - 10.61мкф/7.8% потерь/ ESR - 59ом!
16в 100мкф - 140мкф/1.9%/4.1ом
16в 200мкф - 146мкф/1.3%/0.76ом
16в 200мкф - 296мкф/2,2%/0,48ом
Мелкий 10мкф сразу в помойку, без раздумий. 100мкф туда же, он мог бы ещё послужить, но 4.1ом многовато.
200мкф могут показаться живыми, у них ESR даже меньше единицы, но они уплыли по ёмкости и какие-никакие, а утечки с ними случились
плата управления тонармом
50в 10мкф - 10.61мкф/7.8% потерь/ ESR - 59ом!
16в 100мкф - 140мкф/1.9%/4.1ом
16в 200мкф - 146мкф/1.3%/0.76ом
16в 200мкф - 296мкф/2,2%/0,48ом
Мелкий 10мкф сразу в помойку, без раздумий. 100мкф туда же, он мог бы ещё послужить, но 4.1ом многовато.
200мкф могут показаться живыми, у них ESR даже меньше единицы, но они уплыли по ёмкости и какие-никакие, а утечки с ними случились
%Y

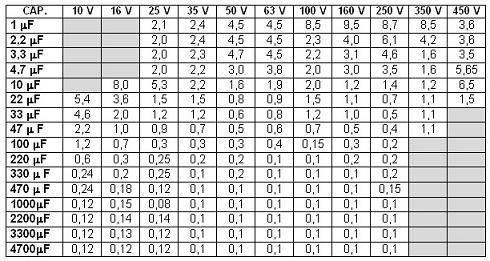

табличка максимальных значений, выше которых уже не кондёр, а мусор
%Y
на плате БП тоже были электорлиты, так что и их я проверил (те кто загибают ножки кондёрам - не очень хорошие люди, заманался выпаивать)
40в 2200мкф - 2480/2,8%/0,17ом
40в 2200мкф - 1878/2,5%/0,19ом
Это большие фильтры сразу после трансформатора, и хотя утечки у них не особенно приятные, они ещё вполне живы и послужат делу. Тем более что сопротивление у них просто фантастическое.
25в 5мкф - 5,7мкф/6,8%/21ом - совсем мусор
25в 5мкф - 5,9/5,8%/12ом - туда же
25/200мкф - 200,7/2,1%/0,55ом
25/200мкф - 231,7/2,4%/0,42ом
Эти тоже похожи на живые, но если большим банкам не зазорно иметь некоторую утечку, то для 200мкф это уже плохо. Да и второй уже подрос в ёмкости, это не критично, но и не хорошо
40в 2200мкф - 2480/2,8%/0,17ом
40в 2200мкф - 1878/2,5%/0,19ом
Это большие фильтры сразу после трансформатора, и хотя утечки у них не особенно приятные, они ещё вполне живы и послужат делу. Тем более что сопротивление у них просто фантастическое.
25в 5мкф - 5,7мкф/6,8%/21ом - совсем мусор
25в 5мкф - 5,9/5,8%/12ом - туда же
25/200мкф - 200,7/2,1%/0,55ом
25/200мкф - 231,7/2,4%/0,42ом
Эти тоже похожи на живые, но если большим банкам не зазорно иметь некоторую утечку, то для 200мкф это уже плохо. Да и второй уже подрос в ёмкости, это не критично, но и не хорошо
%Y
Так же, большая болячка этих аппаратов - реле
%Y
Я решил своё заменить, так как поуправлять им не получилось
