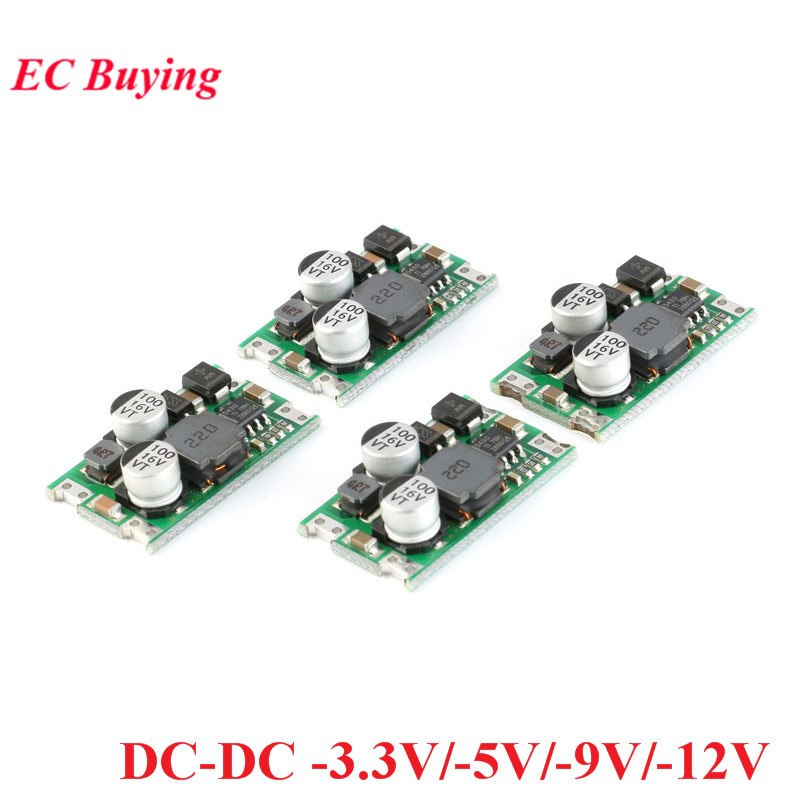

Помогите разобраться, пожалуйста. Купил вот такие модули для получения отрицательного напряжения (-12 В): https://www.aliexpress.com/item/4000123736434.html
Из трёх два сгорели на этапе проверки работоспособности от лабораторного источника питания, третий даже подключать боюсь, он мне очень нужен исправным. Не понимаю, что ему надо, что я делаю не так?
Первый явно сгорел как только я на вход подал больше 12 В. Без нагрузки, только мультиметр. То ли при переключении входа 11.9->12.0 В, то ли 12.0->12.1 В произошёл хлопок, искра, вышел волшебный дым из маленького дросселя 4R7. Пока работал, на выходе было -12.2 В.
Второй подключил уже с небольшой нагрузкой в виде светодиодного 3-разрядного вольтметра, порядка 10-15 мА. Этот модуль пережил переход через +12 В на входе, пробовал до +17. Оставил работать от +12.0 В (на выходе те же -12.2), отвернулся на минуту, как вернулся - он уже дохлый, тянет 500 мА и греется (упёрся в ограничение тока на источнике питания), на выходе при этом +0.3 В. Искры, хлопка, дыма не было, но поведение теперь такое же, как у первого.
Нашёл доку TI, как на этом чипе TPS5430 сделать inverting buck-boost converter, но мне это ничего не прояснило, я не вижу ограничений, которые я в своём тесте не выдержал. Но и топология здесь отличается, схема с одним дросселем, а в устройстве их два. https://www.ti.com/lit/an/slva257a/slva257a.pdf?ts=1609838260246&ref_url=https%253A%252F%252Fwww.google.com%252F
Из трёх два сгорели на этапе проверки работоспособности от лабораторного источника питания, третий даже подключать боюсь, он мне очень нужен исправным. Не понимаю, что ему надо, что я делаю не так?
Первый явно сгорел как только я на вход подал больше 12 В. Без нагрузки, только мультиметр. То ли при переключении входа 11.9->12.0 В, то ли 12.0->12.1 В произошёл хлопок, искра, вышел волшебный дым из маленького дросселя 4R7. Пока работал, на выходе было -12.2 В.
Второй подключил уже с небольшой нагрузкой в виде светодиодного 3-разрядного вольтметра, порядка 10-15 мА. Этот модуль пережил переход через +12 В на входе, пробовал до +17. Оставил работать от +12.0 В (на выходе те же -12.2), отвернулся на минуту, как вернулся - он уже дохлый, тянет 500 мА и греется (упёрся в ограничение тока на источнике питания), на выходе при этом +0.3 В. Искры, хлопка, дыма не было, но поведение теперь такое же, как у первого.
Нашёл доку TI, как на этом чипе TPS5430 сделать inverting buck-boost converter, но мне это ничего не прояснило, я не вижу ограничений, которые я в своём тесте не выдержал. Но и топология здесь отличается, схема с одним дросселем, а в устройстве их два. https://www.ti.com/lit/an/slva257a/slva257a.pdf?ts=1609838260246&ref_url=https%253A%252F%252Fwww.google.com%252F
Да может банально - плохая схемотехника, детали. Если такое поведение, лучше возвращайте обратно модули)
